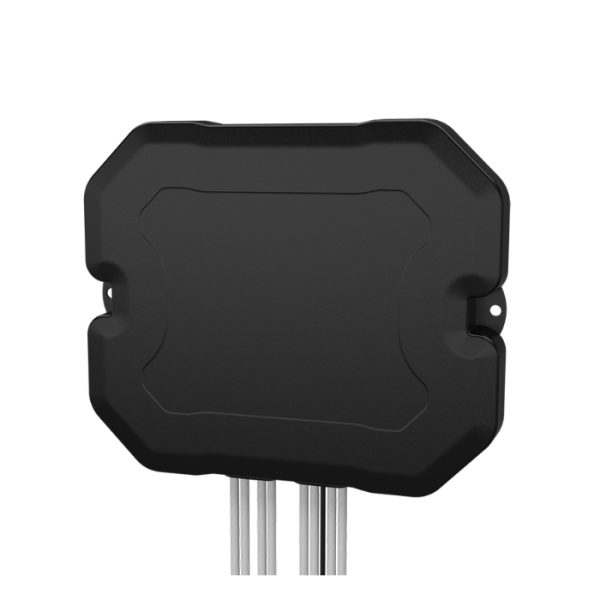

電池[X]M4-6-60-[X] | 4×4 MiMo 4G/5G 黏貼式天線

電池[X]M4-6-60-[X] | 4×4 MiMo 4G/5G 黏貼式天線

功能概述：
BAT[X]M4 系列是針對車用與工業應用打造的 4×4 MiMo 黏貼式天線，支援 617-960 / 1427-6000 MHz 的 4G/5G 全頻段與雙頻 WiFi 6e。可選配 L1/L5 GNSS 模組與高階濾波功能，提升定位與抗干擾效能。具備阻燃低損耗電纜，通過多項安全認證，適用於車內儀表板、行李架與非導電表面安裝，確保穩定高速的無線連接。

分類: 標籤: , , ,

描述

產品概述

產品特性

  • 適用於 4G/5G 的分立式或隱藏式 4×4 MiMo 天線解決方案
  • 可選 L1 或 L1/L5 GNSS 和可選 MiMo WiFi 6e
  • 高效元素
  • 易於黏合、吸附或螺絲安裝
  • 整合低損耗 UN ECE R118 認證電纜

產品好處

  • 高效率扁平 4×4 MiMo 天線
  • 多種安裝選項
  • IP55 等級
  • 符合 UN ECE R118 標準的阻燃電纜

產品應用

  • 無需鑽孔即可安裝的黏合劑配件
  • 公車、長途客車和出行
  • 謹慎隱蔽
  • 臨時裝修
  • 盒式網路箱和其他設備
  • 窗戶或儀表板安裝

規格參數

天線產品規格表
屬性 規格
圖案全向
最大輸入功率（W）5
典型駐波比<2.5:1
頻率範圍 | 獲得檢查零件編號表
蜂窩 LTE 元素4 x 4 MIMO
WIFI 元素否；2×2 MIMO；4 x 4 MIMO
超高頻元件無
GPS 頻率範圍1559-1612MHz；1164-1189MHz / 1559-1612MHz；1164-1189MHz / 1559-1612MHz
低雜訊放大器增益（dB）26dB；30dB / 26dB
GPS 元件數量無；1 個模組
顏色黑色
長度196 mm | 7.72 吋
寬度232 mm | 9.13 吋
高度25 mm | 0.98 吋
工作溫度-40° ~ +80°C (-40.0° ~ +176.0°F)
電纜長度 – LTE3 m | 9.84 ft
電纜長度 – GPS3 m | 9.84 ft
電纜長度 – WIFI3 m | 9.84 ft
電纜類型 (LTE)CS32；FR CS32
電纜類型（GPS）FR RG174
有線型別（WIFI）FR CS32
連接器（WIFI）SMA 修訂版
連接器（GPS）SMA (m)
連接器 (LTE)SMA (m)
安裝類型 固定牆
安裝類型溫度短跑；玻璃支架；鉤/環或黏合劑
安裝方法短跑；玻璃支架；鉤/環或黏合劑；牆
IP 等級IP55
電纜可燃性聯合國歐洲經委會 R118
技術 4G/5G；5G；2G/3G/4G；
頻段 71 600MHz 已準備就緒；
CBRS；全球定位系統；全球導航衛星系統；
WIFI MIMO；無線上網；WIFI 6E

零件編號

SKUColourFrequency Range | GainCellularGPSWIFI
BATM4-6-60Black617 – 960MHz | 3.5dBi;
1427 – 6000MHz | 7dBi		4 x 4 MIMONoNo
3m
SMA (m)
BATGM4-6-60Black617 – 960MHz | 3.5dBi;
1427 – 6000MHz | 7dBi		4 x 4 MIMO1 ModuleNo
3m3m
SMA (m)SMA (m)
BATGM4-6-60-DBlack617 – 960MHz | 3.5dBi;
1427 – 6000MHz | 7dBi;
2396 – 7125MHz | 7dBi		4 x 4 MIMO1 Module2 x 2 MIMO
3m3m3m
SMA (m)SMA (m)SMA Rev Pol
BATGM4-6-60-QBlack617 – 960MHz | 3.5dBi;
1427 – 6000MHz | 7dBi;
2396 – 7125MHz | 7dBi		4 x 4 MIMO1 Module4 x 4 MIMO
3m3m3m
SMA (m)SMA (m)SMA Rev Pol
BATG5M4-6-60Black617 – 960MHz | 3.5dBi;
1427 – 6000MHz | 7dBi		4 x 4 MIMO1 ModuleNo
3m3m
SMA (m)SMA (m)
BATG5M4-6-60-DBlack617 – 960MHz | 3.5dBi;
1427 – 6000MHz | 7dBi;
2396 – 7125MHz | 7dBi		4 x 4 MIMO1 Module2 x 2 MIMO
3m3m3m
SMA (m)SMA (m)SMA Rev Pol
BATG5M4-6-60-QBlack617 – 960MHz | 3.5dBi;
1427 – 6000MHz | 7dBi;
2396 – 7125MHz | 7dBi		4 x 4 MIMO1 Module4 x 4 MIMO
3m3m3m
SMA (m)SMA (m)SMA Rev Pol



相關配件

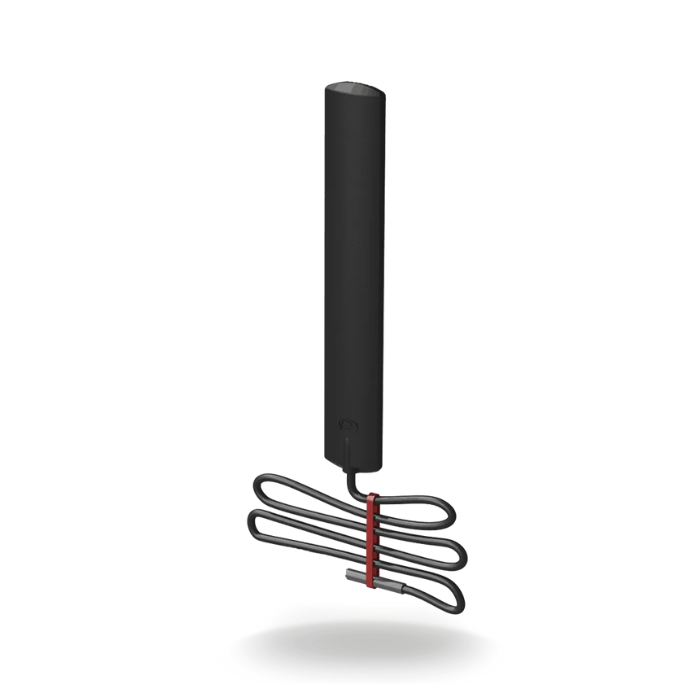

EF-BC3G-26 |貼上安裝 2G/3G/4G LTE 天線

EF-BC3G-26 | 黏貼式 2G/3G/4G LTE 天線

看更多>>

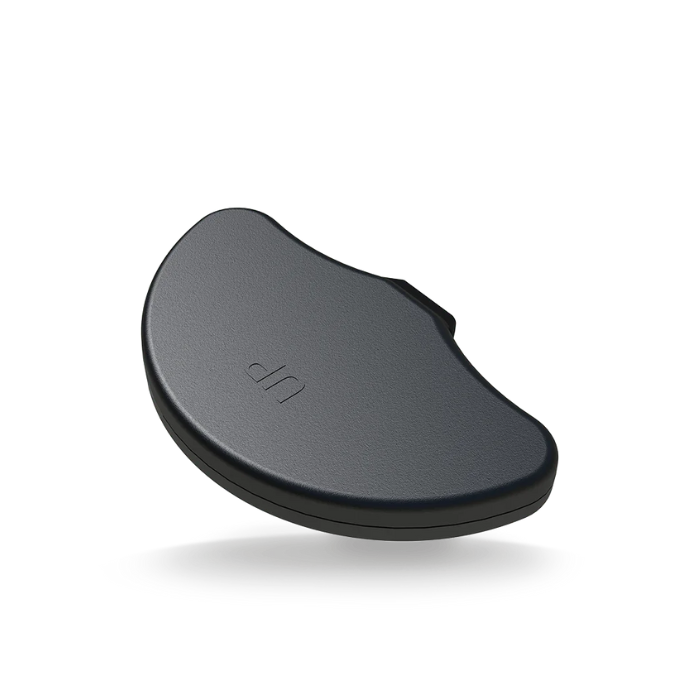

GPSCO[F]-7-27-24-58 |儀錶板/擋風玻璃 2G/3G/4G LTE + GPS/GNSS 天線與 WiFi
