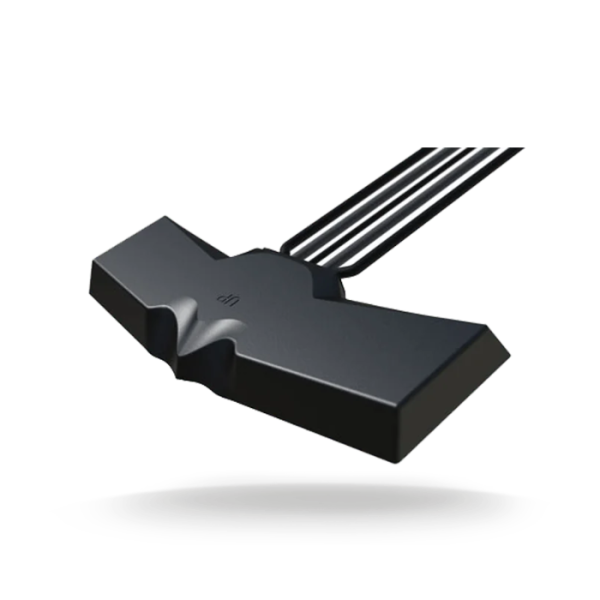

戰鬥飛彈型 | 內建 MiMo 4G/5G 天線，可選配 GPS/GNSS 和 WiFi

功能概述：
BAT 是專為車載與空間有限場景設計的隱蔽式天線，內建 2×2 MiMo 4G/5G（617-6000MHz），支援 WiFi 6e 雙頻與 26dB LNA GPS/GNSS。具備高隔離度與低相關係數，實現優異 MiMo 效能。符合 UN ECE 118 與 EN45545-2 阻燃標準，最多可整合 5 合 1 模組，適用於車聯網與工業物聯網應用。

產品概述

產品特性

具有獨特 BAT 設計的 MiMo LTE 產品
4G/5G LTE MiMo 覆蓋 617-6000MHz
SiSo 或 2×2 MiMo WiFi
具有高級 B13/14 濾波功能的主動 GPS/GNSS
隱蔽/分離內建天線
高達 5 合 1 的解決方案

產品好處

適用於安裝在任何導電表面上或下方
提供強大的車載連接
隱蔽天線

產品應用

公安
大眾運輸
實用工具

規格參數

天線產品規格表

屬性	規格
圖案	全向
最大輸入功率 (W)	20
頻率範圍 \| 獲得	617–960MHz \| 3dBi；1710–2170MHz \| 7dBi；2500–3800MHz \| 8dBi；4900–6000MHz \| 9dBi
蜂窩 LTE 元素	2 x 2 MIMO
WIFI 元素	沒有；2 x 2 MIMO
超高頻元件	沒有
GPS 頻率範圍	1562–1612MHz
低雜訊放大器增益 (dB)	26
GPS 元件數量	1 個模組；沒有
顏色	黑色的
長度	214 毫米 \| 8.43 英吋
寬度	77 毫米 \| 3.03 英吋
高度	16.5 毫米 \| 0.65 英吋
工作溫度	-30° 至 +70°C (-22.0° 至 +158.0°F)
電纜長度 – LTE	3 公尺 \| 9.84 英尺
電纜長度 – GPS	3 公尺 \| 9.84 英尺
電纜長度 – WIFI	3 公尺 \| 9.84 英尺
電纜類型 (LTE)	FR CS32
電纜類型（GPS）	法國 RG174
有線型別（WIFI）	FR CS32
連接器（WIFI）	反極性SMA；法克拉
連接器（GPS）	SMA (m); FAKRA C
連接器 (LTE)	SMA (m); FAKRA D；法克拉D
安裝類型溫度	短跑；玻璃支架
安裝方法	短跑；玻璃支架
電纜可燃性	EN45545-2 HL3；聯合國歐洲經委會 R118；EN6722
科技	全球定位系統；4G/5G；5G；2G/3G；2G/3G/4G；頻段 71 600MHz 已準備就緒；第一網；全球導航衛星系統；WIFI 多重輸入多重輸出；無線上網；無線單輸入單輸出

零件編號

SKU	Colour	Cellular	GPS	WIFI
BATGM-7-60	Black	2 x 2 MIMO	1 Module	No
		3m	3m
		SMA (m)	SMA (m)
BATGM-7-60-24-58	Black	2 x 2 MIMO	1 Module	2 x 2 MIMO
		3m	3m	3m
		SMA (m)	SMA (m)	Reverse Polarity SMA
BATM-7-60-S24-58	Black	2 x 2 MIMO	1 Module	Yes
		3m	3m	3m
		SMA (m)	SMA (m)	Reverse Polarity SMA
BATGMF-7-60	Black	2 x 2 MIMO	1 Module	No
		3m	3m
		FAKRA D	FAKRA C
BATGMF-7-60-24-58	Black	2 x 2 MIMO	1 Module	2 x 2 MIMO
		3m	3m	3m
		FAKRA D	FAKRA C	FAKRA I
BATGMF-7-60-S24-58	Black	2 x 2 MIMO	1 Module	Yes
		3m	3m	3m
		FAKRA D	FAKRA C	FAKRA I
BATM-7-60	Black	2 x 2 MIMO	No	No
BATM-7-60	Black	SMA (m)	No	No
