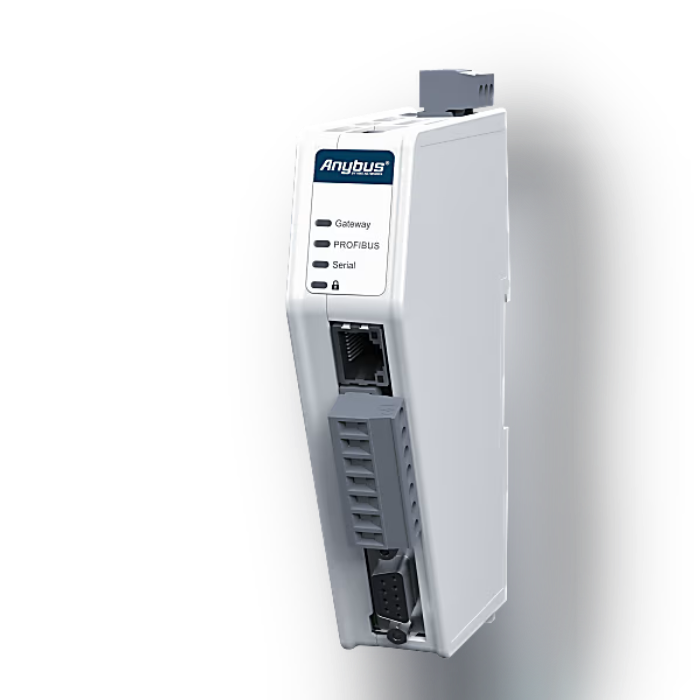

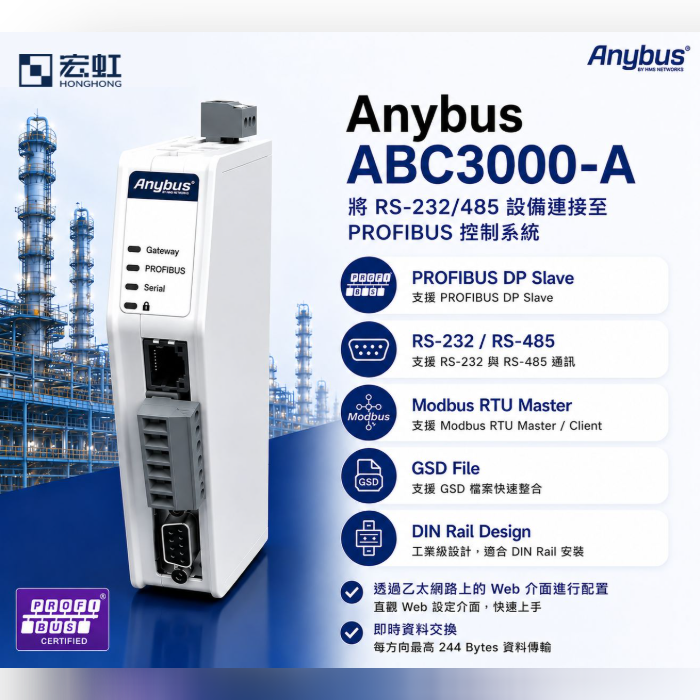

Anybus ABC3000 串列通訊轉 PROFIBUS 通訊轉換模組
Anybus ABC3000 PROFIBUS 通訊轉換模組可將 RS-232 或 RS-485 串列通訊設備快速整合至 PROFIBUS 工業網路，協助企業在不需修改既有設備硬體或重新開發通訊協議的情況下，完成設備聯網與系統升級。透過穩定可靠的協議轉換技術，可實現 PROFIBUS 控制系統與串列設備之間的即時資料交換，有效降低設備整合成本並縮短導入時程。
產品支援 PROFIBUS DP Slave、Modbus RTU Master、Web 圖形化設定介面及工業級網路通訊功能，讓使用者能快速完成設備部署與設定。廣泛應用於 PLC 控制系統、工業自動化設備、機械設備整合及智慧製造環境，提升設備互通性與整體生產效率。
描述
Anybus Communicator
輕鬆將既有串列設備接入 PROFIBUS 工業網路
Anybus ABC3000 可將 RS-232 或 RS-485 串列通訊設備快速整合至 PROFIBUS 控制系統， 無需修改設備硬體或重新開發通訊協議。
透過直覺化 Web 設定介面與成熟的協議轉換技術，可縮短設備聯網時間， 降低系統整合成本，適用於工業自動化、PLC 控制系統與智慧製造應用。
Core Benefits
為什麼選擇 Anybus ABC3000？
支援 RS-232 與 RS-485 設備整合
可將 Modbus RTU 或客製化串列通訊協議轉換至 PROFIBUS 網路，延續既有設備價值。
PROFIBUS DP Slave 通訊整合
支援 PROFIBUS DP Slave 模式，協助串列設備快速接入 PROFIBUS 控制系統。
快速設定，無須撰寫程式
提供 Web 圖形化設定介面與拖放式資料建構工具，可快速建立通訊邏輯與資料交換規則。
高相容性與擴充能力
支援最多 32 個 Modbus RTU 從站設備與 150 組 Modbus 指令，適用於複雜工業應用環境。
Features
產品功能特色
支援 RS-232 與 RS-485 通訊
支援 Modbus RTU Master
支援 PROFIBUS DP Slave
每方向最高 244 Bytes 資料傳輸
支援 GSD 設定檔
支援自動鮑率偵測
支援旋鈕開關或 Web 介面位址設定
Web Browser 圖形化設定介面
即時診斷與監控功能
Secure Boot 安全啟動機制
支援 HTTPS 安全設定
DIN Rail 導軌安裝設計
Technical Specifications
技術規格
PROFIBUS 通訊規格
| PROFIBUS 模式 | DP Device / Slave |
|---|---|
| 支援功能 | PROFIBUS-DP Slave，符合 EN 50170 |
| 傳輸速率 | 9.6 Kbit/s ~ 12 Mbit/s |
| 位址範圍 | 0 ~ 125 |
| 輸入資料容量 | 244 Bytes |
| 輸出資料容量 | 244 Bytes |
| 組態檔 | 支援 GSD 檔案 |
串列通訊規格
| 串列介面 | RS-232 / RS-485 |
|---|---|
| Baud Rate | 1200 ~ 128000 bit/s |
| 最大從站數 | 31 |
| 最大節點數 | 31 |
| 串列連接器 | 1 × 7-pin Phoenix Connector |
Modbus RTU 規格
| Modbus 模式 | Client / Master |
|---|---|
| 支援通訊 | RS-232、RS-485 |
| 支援功能 | Standard Modbus RTU Master |
| 客製化協議 | Request / Response、Produce / Consume |
| Trigger 機制 | Trigger Initiated Transactions |
| Data Bits | 7 或 8 Bits |
| Parity | None、Odd、Even |
| Stop Bit | 1 或 2 |
| Baud Rate | 1200 ~ 128000 bit/s |
| 輸入資料容量 | 1500 Bytes |
| 輸出資料容量 | 1500 Bytes |
| 支援 Function Code | 1、2、3、4、5、6、7、8、11、12、15、16、17、20、21、22、24 |
連接與硬體規格
| PROFIBUS 介面 | 1 × D-Sub 9-pin Female |
|---|---|
| 設定埠 | RJ45 Configuration Port |
| 串列埠 | 1 × 7-pin Phoenix Connector |
| 重置功能 | Factory Reset |
| 安裝方式 | DIN Rail（EN 50022） |
| 防護等級 | IP20 |
電氣規格
| 輸入電壓 | 12 ~ 30 VDC |
|---|---|
| 典型功耗 | 2.2W @ 24VDC |
| 最大功耗 | 3W @ 24VDC |
| 反向極性保護 | 支援 |
| 短路保護 | 支援 |
| 電氣隔離 | 支援 |
環境規格
| 工作溫度 | -25°C ~ 70°C |
|---|---|
| 儲存溫度 | -40°C ~ 85°C |
| 外殼材質 | PC ABS，UL94 V0 |
| 保固 | 5 年 |
尺寸與重量
| 尺寸 W × H × D | 27 × 144 × 98 mm |
|---|---|
| 重量 | 150 g |
認證與標準
| 產品認證 | CE、UL、cUL、KC、WEEE、EMC |
|---|---|
| EMC 標準 | EN 55016-2-3、EN 55032 Class A、EN 61000-4 系列 |
| 安全認證 | UL 61010-1、UL 61010-2-201、CSA C22.2 |
| 防護等級 | IP20 |
