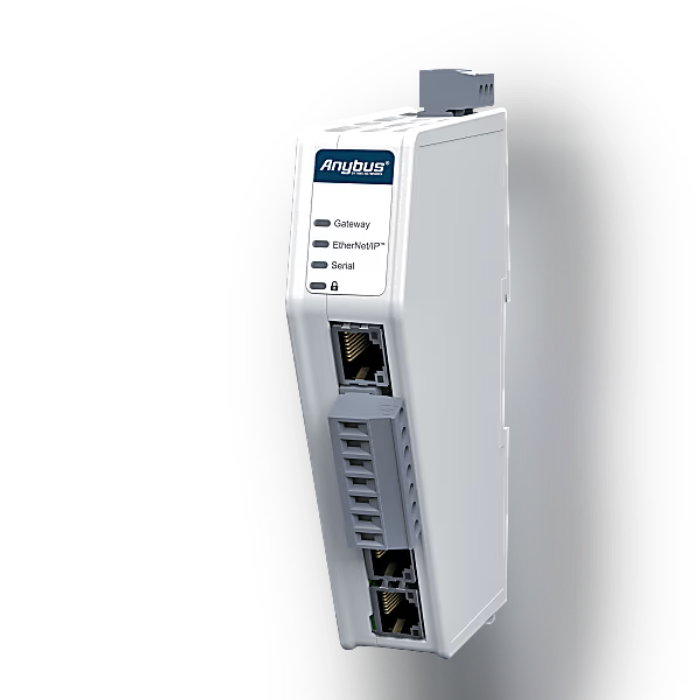

Anybus ABC3007 EtherNet/IP 通訊轉換模組
Anybus ABC3007 EtherNet/IP 通訊轉換模組可將 RS-232 或 RS-485 串列通訊設備快速整合至 EtherNet/IP 工業網路，協助企業在不需修改既有設備硬體或重新開發通訊協議的情況下，實現設備聯網與數位化升級。透過成熟穩定的協議轉換技術，可在 EtherNet/IP 控制系統與串列設備之間進行即時資料交換，有效降低系統整合成本並縮短設備導入時間。
產品支援 EtherNet/IP Adapter、Modbus RTU Master、Web 圖形化設定介面及工業級網路通訊功能，讓使用者能快速完成設備部署與通訊設定。搭配雙 RJ45 網路埠、Daisy Chain 串接能力及工業級可靠設計，廣泛應用於 PLC 控制系統、工業自動化設備、機械設備整合及智慧製造環境，提升設備互通性與整體生產效率。
描述
輕鬆將既有串列設備接入 EtherNet/IP 工業網路
Anybus ABC3090-EI 與 ABC3007 可將 RS-232 或 RS-485 串列通訊設備快速整合至 EtherNet/IP 控制系統，無需修改設備硬體或重新開發通訊協議。
透過直覺化 Web 設定介面與成熟的協議轉換技術，可縮短設備聯網時間， 降低系統整合成本，適用於工業自動化、PLC 控制系統與智慧製造應用。
為什麼選擇 Anybus ABC3090-EI / ABC3007？
支援 RS-232 與 RS-485 設備整合
可將 Modbus RTU 或客製化串列通訊協議轉換至 EtherNet/IP 網路，延續既有設備價值。
高效能 EtherNet/IP 資料交換
每個方向最高可傳輸 1448 Bytes，支援 EtherNet/IP Adapter、Class 1／Class 3 通訊與 EDS 檔案。
快速設定，無須撰寫程式
提供 Web 圖形化設定介面與拖放式資料建構工具，可快速建立通訊邏輯與資料交換規則。
高相容性與擴充能力
支援最多 32 個 Modbus RTU 從站設備與 150 組 Modbus 指令，適用於複雜工業應用環境。
產品功能特色
技術規格
通訊規格
| 串列介面 | RS-232 / RS-485 |
|---|---|
| 通訊模式 | Modbus RTU Master / Client |
| 支援協議 | Modbus RTU、Request / Response、Produce / Consume |
| 鮑率 | 1200 ~ 128000 bit/s |
| 最大從站數量 | 31 |
| 最大節點數 | 31 |
| 串列連接器 | 1 × 7-pin Phoenix 5.08 mm |
EtherNet/IP 規格
| EtherNet/IP 模式 | Adapter / Slave |
|---|---|
| 支援功能 | QoS、Class 1 / Class 3、QuickConnect Class B、DLR、Daisy Chaining、CT19 ODVA Conformance |
| 傳輸速率 | 10 / 100 Mbit/s |
| 最短循環時間 | 1 ms |
| EtherNet/IP 輸入資料容量 | 1448 Bytes |
| EtherNet/IP 輸出資料容量 | 1448 Bytes |
| EDS 檔案 | 支援 |
Modbus RTU 規格
| Modbus RTU 模式 | Client / Master |
|---|---|
| 支援通訊 | RS-232、RS-485 |
| 支援功能 | Standard Modbus RTU Master |
| 客製化協議 | Request / Response、Produce / Consume |
| 觸發方式 | Trigger Initiated Transactions |
| 資料格式 | 7 或 8 Data Bits |
| Parity | None、Odd、Even |
| Stop Bit | 1 或 2 |
| Baud Rate | 1200 ~ 128000 bit/s |
| 輸入資料容量 | 1500 Bytes |
| 輸出資料容量 | 1500 Bytes |
| 支援 Function Code | 1、2、3、4、5、6、7、8、11、12、15、16、17、20、21、22、24 |
連接與硬體規格
| EtherNet/IP 埠 | 2 × RJ45 |
|---|---|
| 設定埠 | 1 × RJ45 Configuration Port |
| 串列埠 | 1 × 7-pin Phoenix Connector |
| 重置功能 | Factory Reset |
| 安裝方式 | DIN Rail (EN 50022) |
| 防護等級 | IP20 |
電氣規格
| 輸入電壓 | 12 ~ 30 VDC |
|---|---|
| 典型功耗 | 2.2W @ 24VDC |
| 最大功耗 | 3W @ 24VDC |
| 反向極性保護 | 支援 |
| 短路保護 | 支援 |
| 電氣隔離 | 支援 |
環境規格
| 工作溫度 | -25°C ~ 70°C |
|---|---|
| 儲存溫度 | -40°C ~ 85°C |
| 最大安裝海拔 | 2,000 m |
| 外殼材質 | PC ABS, UL94 V0 |
| 保固 | 5 年 |
尺寸與重量
| 尺寸 W × H × D | 27 × 144 × 98 mm |
|---|---|
| 重量 | 150 g |
認證與標準
| 產品認證 | CE、UL、cUL、KC、WEEE、EMC |
|---|---|
| EMC 標準 | EN 55016-2-3、EN 55032 Class A、EN 61000-4 系列 |
| 安全認證 | UL 61010-1、UL 61010-2-201、CSA C22.2 |
| 防護等級 | IP20 |
