2011 款賓士 S350L 行駛中偶發熄火，真正原因並不是已更換的燃油泵、燃油濾清器或燃油泵控制單元，而是燃油箱內的燃油泵 V 相導線破損，偶發對搭鐵短路，使三相電壓同時被拉低，造成燃油泵停止供油。
案例重點整理
- 車輛：2011 款賓士 S350L，累計行駛約 23 萬公里。
- Failure phenomenon:行駛中突然熄火，熄火後有時無法立即重新啟動。
- 故障碼：燃油泵控制單元記錄 P0627、P0628。
- 關鍵數據：無法啟動時燃油泵電流為 0 A、燃油壓力約 0.2 bar；案例正常參考值分別約為 6.5 A 與 5 bar。
- 診斷方法：使用 Pico 示波器同步量測燃油泵三相電壓，並比對斷路與對搭鐵短路的模擬波形。
- 實際故障點：燃油箱內燃油泵 V 相導線絕緣層破損。
賓士 S350L 行駛中偶發熄火的原因是什麼？
本案例的故障原因是燃油箱內燃油泵 V 相導線破損，導線在特定狀態下碰觸搭鐵，使燃油泵三相電壓同時下降至 0 V。當短路時間足以中斷供油，發動機便可能在行駛中熄火，且熄火後無法立即重新啟動。
維修人員修復破損導線並反覆試車後，故障未再出現。這是本車的實際診斷結果，不代表所有賓士 S350L 偶發熄火都由相同原因造成；實務上仍須依故障碼、燃油壓力、電流及波形逐步確認。
故障現象與初步檢測結果
車輛出現哪些熄火症狀？
這輛 2011 款賓士 S350L 累計行駛約 23 萬公里，車主反映車輛會在行駛中突然熄火，故障發生後有時無法再次啟動，必須停車等待一段時間才可能恢復。
這項故障的發生頻率很低，有時數月才出現一次。車輛拖回維修廠後，啟動馬達可以正常運轉，但發動機無法著車，屬於典型的偶發性無法啟動與行駛中熄火問題。
為什麼更換燃油泵與控制單元仍無法解決？
因為實際故障位於燃油箱內的線束，而不是已更換的零件。這輛車先前已更換燃油泵、燃油濾清器與燃油泵控制單元 N118，也檢查過相關線路，但故障仍持續發生。
偶發性線束短路可能在靜止檢查時恢復正常，因此單次量測與直接換件未必能找出根因。這也是本案例必須使用多通道示波器長時間記錄訊號的原因。

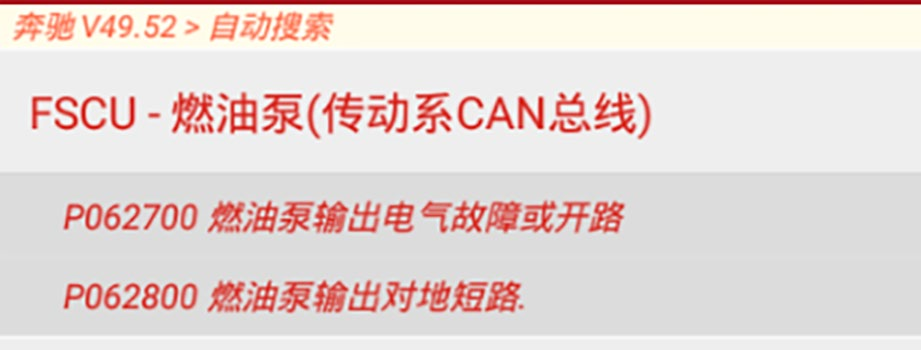

P0627、P0628 故障碼代表什麼？
本案例使用的診斷設備將 P0627 指向燃油泵輸出電路的電氣故障或斷路，P0628 則指向燃油泵輸出對搭鐵短路。故障碼能縮小檢查範圍，但不能單獨證明燃油泵或控制單元本體損壞。
| 檢測項目 | 無法啟動時 | 案例正常參考值 | 判斷 |
|---|---|---|---|
| 燃油泵工作電流 | 0 A | 約 6.5 A | 燃油泵未正常工作 |
| Fuel Pressure | 約 0.2 bar | 約 5 bar | 低壓燃油供應異常 |
賓士 S350L 燃油泵三相控制系統如何運作？
本車燃油泵採用三相電動機，由燃油泵控制單元 N118 控制。三條相線從控制單元連接至燃油濾清器位置的 X1 連接器，再經燃油箱內線束連接至燃油泵。
拆開後排座椅後，可看到燃油泵與燃油濾清器分別位於燃油箱兩側。由於一部分三相供電線束位於燃油箱內，外部線路檢查正常，仍不能完全排除內部導線磨損或短路。
如何使用 Pico 示波器檢查燃油泵三相電壓？
診斷重點是同時記錄三條相線，而不是逐條以萬用表量測。多通道同步波形可以確認三相電壓是否在同一時間發生變化，並保留時間極短的偶發異常。
Pico 示波器要量測哪些端子？
- 通道 A：量測 X1 連接器端子 2。
- 通道 B：量測 X1 連接器端子 3。
- 通道 C：量測 X1 連接器端子 4。
使用功率試燈與萬用表檢查燃油泵控制單元的供電及搭鐵後，未發現虛接。接著以 Pico 示波器三個通道同步量測 X1 端子 2、3、4，觀察燃油泵運轉與停止時的電壓差異。
偶發故障波形出現了什麼異常？
持續觀察三相電壓後，波形偶爾出現一小段異常。放大後可看到三相電壓同時降至 0 V，隨即回升至約 2.5 V，且相同現象反覆出現。
這段異常持續不到 500 ms，量測當下尚未造成發動機熄火，但已提供重要線索：三條相線不是各自獨立發生雜訊，而是同時被拉低。
如何判斷是線路斷路還是對搭鐵短路？
判斷方式是分別模擬斷路與對搭鐵短路，再將模擬波形與實際異常波形比較。若兩者的三相電壓變化特徵一致，診斷方向就更有依據。
脫開 X1 連接器能排除什麼問題？
發動機運轉時人為脫開 X1 連接器，控制單元仍在端子 2 的線路維持約 10 V。這項斷路模擬與實際故障時三相同時降至 0 V 的波形明顯不同，因此降低了單純線路斷路或控制單元停止輸出的可能性。
人為對搭鐵短路的波形為什麼是關鍵證據？
將 X1 端子 3 短暫對搭鐵後，三相電壓同時降至 0 V，再回升至約 2.5 V。這項特徵與圖六的實際異常相似，因此診斷方向轉向控制單元與燃油泵之間的三相供電線偶發對搭鐵短路。
| 測試狀態 | 三相電壓表現 | 診斷意義 |
|---|---|---|
| 燃油泵正常運轉 | 三相電壓由約 2.5 V 開始持續變化 | 燃油泵正在受控運轉 |
| 發動機停止 | 波動消失，維持約 2.5 V | 燃油泵停止運轉 |
| 實際偶發異常 | 三相同時降至 0 V，再回升至約 2.5 V | 疑似相線對搭鐵短路 |
| 人為脫開 X1 | 其中一條線路仍維持約 10 V | 與實際異常不同，降低斷路可能性 |
| 人為對搭鐵短路 | 三相同時降至 0 V，再回升至約 2.5 V | 與實際異常相似，支持短路判斷 |
實際故障點是燃油泵 V 相導線破損
檢查燃油泵控制單元至 X1 連接器之間的外部線路後，未發現線束破損。拆下燃油濾清器並進一步檢查燃油濾清器與燃油泵之間的燃油箱內線束，才發現燃油泵 V 相導線的絕緣層已破損。
當車輛行駛造成線束晃動，破損位置可能間歇性碰觸搭鐵，形成難以重現的短路。這也解釋了故障為何可能數月才發生一次，以及拆裝或連接探針後症狀可能暫時消失。
修復燃油泵線束後的驗證結果
修復燃油泵 V 相導線後，維修人員反覆試車，原有的偶發熄火與無法啟動現象未再出現，完成本次故障排除。
原始案例沒有提供長期回訪期間，因此較嚴謹的結論是「修復後反覆試車未再發生」，不應延伸宣稱此車永久不會復發。
偶發熄火與無法啟動應如何進行波形診斷？
偶發熄火無法在進廠時重現，應先確認症狀與電路，再同步記錄關鍵訊號，最後以模擬測試比對波形。以下流程可降低直接換件卻找不到根因的風險。
- 確認發生條件：記錄熄火是在行駛、怠速、熱車或冷車時出現，以及等待多久能再次啟動。
- 讀取故障碼與數據：比對燃油壓力、燃油泵電流及控制狀態，先確認異常系統。
- 確認電路與端子：查閱正確電路圖，找出控制單元、連接器與可安全量測的位置。
- 同步記錄訊號：使用多通道示波器同時量測相關線路，避免逐條測試錯過時間關係。
- 捕捉瞬間異常：長時間記錄並放大故障前後波形，確認異常幅度、持續時間及通道間的同步變化。
- 分別模擬故障：依安全程序模擬斷路與短路，取得可比較的波形特徵。
- 比對實際與模擬波形：找出最接近真實故障的變化型態，再決定線路檢查方向。
- 沿線確認故障點：檢查外部與隱藏線束、連接器端子及可能受磨損的位置。
- 修復後重新驗證：清除故障碼、重新量測並在原發生條件下試車。
其他發動機偶發熄火診斷案例
相同的「熄火」症狀可能來自完全不同的故障點。以下案例可用來比較燃油泵堵轉、曲軸位置訊號異常及其他免拆波形診斷方法。
Frequently Asked Questions
P0627、P0628 是否代表燃油泵一定損壞？
不一定。故障碼只能指出燃油泵控制電路可能存在斷路、電氣異常或對搭鐵短路，仍須檢查控制單元、外部線路、燃油箱內線束及燃油泵本體。本案例已更換燃油泵與控制單元，最後才確認是 V 相導線破損。
為什麼一條燃油泵相線短路，三相電壓都會下降？
因三條相線經燃油泵內部線圈相互連接，其中一條相線對搭鐵短路時，可能使三相電壓同時被拉低。本案例以 X1 端子 3 人為短路取得相似波形，再沿線找到 V 相導線破損。
偶發熄火進廠後無法重現，還能如何診斷？
可使用多通道示波器長時間同步記錄關鍵訊號，捕捉瞬間異常，再依電路功能進行斷路與短路模擬，比對模擬波形和真實故障波形。這比只看單次即時數據更容易保留短暫故障證據。
為什麼接上探針後，車輛反而可以啟動？
本案例推測，拆裝相關零件及連接探針的過程晃動了燃油箱內線束，使破損導線暫時離開搭鐵位置。不過這是依故障型態提出的合理推測，不能單獨作為診斷結論。
