宏虹分享丨車載以太網 gPTP 時間同步完整指南：從協定原理到實務應用
前言
車載乙太網 gPTP 時間同步是自駕車與智慧汽車中不可或缺的基礎技術，你知道為什麼自駕車需要精確到 ±50ns 的時間同步嗎？在傳統 CAN 匯流排中，毫秒等級的同步精度足以支援一般控制訊號，但在自動駕駛的場景下卻遠遠不足。舉例來說，當車輛以 120 km/h 行駛時，僅 1 ms 的時間偏差，就可能造成 3.3 公分的空間誤差，直接影響感測器融合與線控底盤協同的可靠性。
為了解決這一問題，車載以太網 gPTP（Generalized Precision Time Protocol） 應運而生。它能提供 ±50ns 的同步精度，為雷射雷達、攝影機、毫米波雷達 等多感測器建立統一的「時間錨點」，確保資料融合與車輛決策的安全性。
gPTP 協定優化特點
相較於工業場景常見的PTP（IEEE 1588），gPTP 針對車用環境做了三項關鍵最佳化：
1.簡化 BMCA（最佳主時鐘演算法）
降低主從切換頻率，避免車載網路因拓撲頻繁變化而產生不穩定。
2.固定的訊息間隔
Sync 預設 125ms、Pdelay_Req 預設 1s，在確保精度的同時，減少對頻寬的佔用。
3.增強的時間戳機制
透過網卡硬體直接產生時間戳，降低電磁干擾對軟體時間戳的影響，提升精準度。
Linux PTP 工具鏈
簡單來說，LinuxPTP 並不是單一工具，而是一套模組化的時間同步解決方案。它的核心組件主要包含ptp4l、phc2sys 與 pmc，各自扮演不同角色：
ptp4l：是 gPTP 協定的核心實作，負責主／從時鐘角色的協商、時間訊息的收發、延遲量測與時鐘校正。支援邊界時鐘（BC） 與 普通時鐘（OC）兩種模式，能夠適配車載乙太網的層級拓撲架構。
phc2sys：用來解決硬體時鐘（PHC, Physical Hardware Clock）與作業系統時鐘（OS Clock）不同步的問題。由於車載 ECU 常同時具備 PHC 與系統時鐘兩個計時來源，phc2sys 透過 PI 調節演算法，將兩者偏差穩定控制在 10ns 以內。
pmc：作為 PTP 管理客戶端，可用來查詢時鐘狀態（例如 GET TIME_STATUS_NP）、修改參數設定（如 SET PORT_PROPERTIES），相當於調試與監控過程中的「可視化窗口」。
以上這套工具鏈的一大優勢，是針對車載應用場景的適配性。它內建 automotive-master.cfg 與 automotive-slave.cfg 設定檔，預設已符合 IEEE 802.1AS-2011 標準 的關鍵參數（例如 transportSpecific=0x1、ptp_dst_mac=01:80:C2:00:00:0E），讓工程師無需從零開始調校，大幅降低時間同步部署的複雜度與成本。
gPTP 工程實務
- 時間同步硬體選型
在從協定走向實際應用的過程中，gPTP 首先需要確保硬體能滿足「時間敏感」特性，核心指標如下：
PHC 硬體時鐘：必須支援 IEEE 1588 硬體時間戳，才能確保時間基準的高精度。
網卡驅動：需支援
SOF_TIMESTAMPING_TX_HARDWARE與SOF_TIMESTAMPING_RX_HARDWARE兩項標誌，確保收發時間戳由硬體直接產生，而非透過軟體計算，以避免軟體堆疊延遲造成的誤差。工程師可透過ethtool -T eth0指令進行驗證。
主從時鐘配置要點
在車載乙太網架構中，時間同步採用「主從架構（Master-Slave）」。其核心是透過設定檔（Configuration File） 明確定義各節點角色與行為邊界。

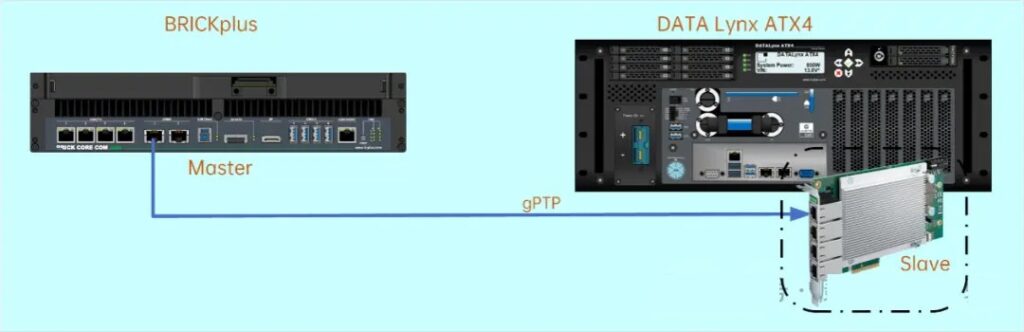

如以下示意案例，以工業電腦（IPC） 搭建的車載網路，就能完成 gPTP 時間同步的基本配置：
主時鐘配置（automotive-master.cfg）
通常部署在域控制器或中央閘道器，需重點配置：
gmCapable=1：聲明具備「全局主時鐘（GM）」能力；masterOnly=1：強制為主模式，避免 BMCA 演算法導致的角色切換；logSyncInterval=-3：同步訊息間隔設為 125ms（2^-3 秒），平衡精度與頻寬；delay_mechanism=P2P：採用點對點延遲機制，減少多節點級聯的誤差累積。
啟動命令需指定介面與設定檔：
（-m 參數用於輸出詳細日誌，便於調試）

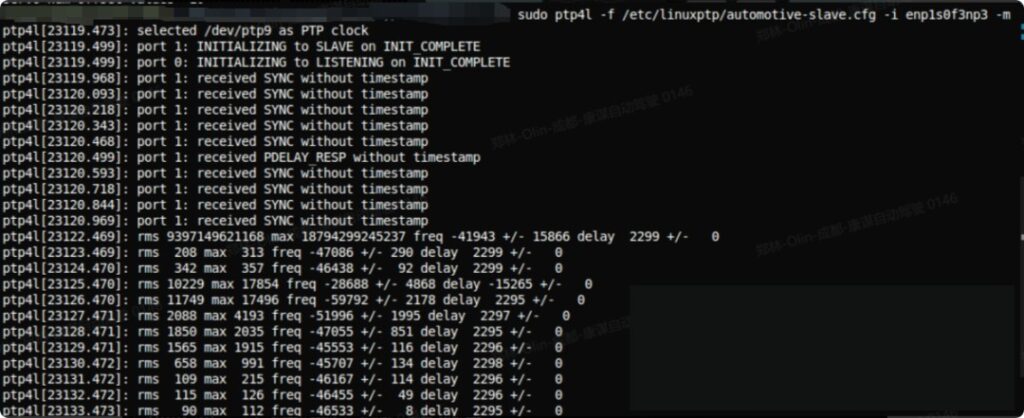

從時鐘設定（automotive-slave.cfg）
通常部署在感測器節點、致動器 ECU，關鍵設定包括：
slaveOnly=1：固定為從模式，避免搶占主時鐘角色；step_threshold=1：允許時間跳變校準（初始同步階段）；servo_offset_threshold=30：當偏差超過 30ns 時啟動 PID 調整；ignore_source_id=1：忽略主時鐘來源 ID 變化，提升容錯性。
啟動後需透過 pmc 指令 驗證同步狀態：
