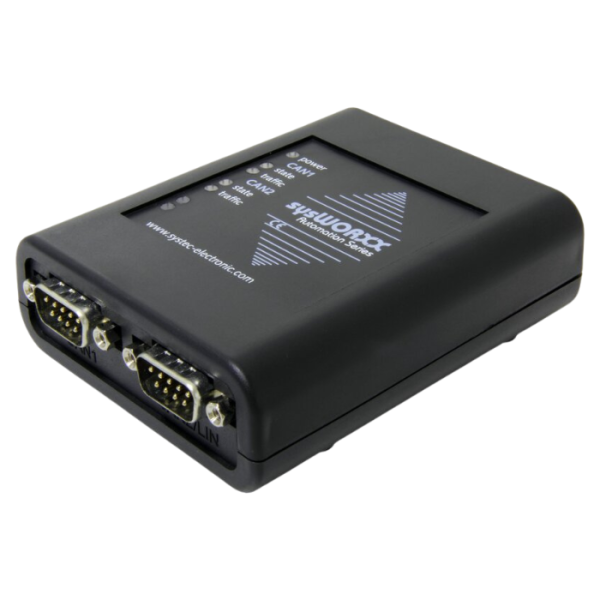

sysWORXX USB CAN 模組2
功能概述：
sysWORXX USB CAN 模組2 具 雙 CAN 通道，支援 ISO 11898-2 與 光電隔離，內建 32 位元 CPU，提供 100µs 時間戳，相容 CANopen、DeviceNet、J1939。可選 低速 CAN（TJA1054）或單線 CAN（AU5790）收發器，及 8 位元 I/O 擴充埠，適用於 工業自動化、車輛診斷與嵌入式應用。支援 Windows、Linux，USB V2.0 供電，內建 CAN 監控與 API，確保高效 CAN 連接。
Facebook
Twitter
LinkedIn
雙通道 USB-CAN 轉接器，強化連接與擴展
USB-CANmodul2 是 USB-CANmodul1 的升級版本，具備 雙 CAN 通道，適用於 Windows 與 Linux 設備（如 PC、筆記型電腦及嵌入式控制器）。透過 透明的 CAN 訊息隧道，可支援 CANopen、SDS、DeviceNet、J1939 等高層協議，確保穩定且高效的數據傳輸。
高效能架構，穩定可靠
- 32 位元高性能 CPU 核心，即使在 高總線負載 下仍能穩定運行。
- 內建訊息緩衝區，有效減少數據延遲，確保流暢的 CAN 通訊。
- 精確時間戳記，可準確記錄接收的 CAN 訊息，提升數據分析與診斷能力。
- 符合 EMC 指令 2014/30/EU，確保設備電磁相容性與穩定運行。
靈活擴展，雙通道設計
- 內建兩個 CAN 通道，支援更廣泛的 CAN 應用場景。
- 第二個 CAN 介面可選配低速或單線 CAN 收發器，滿足不同需求。
- 可選配 8 位元數位 I/O 擴充埠，提供更多系統整合可能性。
簡易安裝，多應用支援
- PC 驅動程式支援即插即用（Plug & Play）安裝，部署迅速。
- 單台主機可同時運行最多 64 個 CAN 通道，提供高擴展性。
- 支援虛擬網路，允許多個應用程式同時使用 USB-CAN 模組，提高靈活性與併發能力。
適用於多種 CAN 總線應用場景
• CAN 總線系統的開發、測試與維護
• 車載診斷、工業自動化、智慧設備控制
• 系列產品應用，提升設備聯網能力
隨附 CAN 監控軟體，可即時監測 CAN 數據，進一步提升應用體驗。
產品參數
| 屬性 | USB-CANmodul1 | USB-CANmodul1 C |
|---|---|---|
| 產品圖片 |  | |
| 尺寸（長x寬x高） | 78 x 45 x 18 mm | |
| 重量 | 約 40 克 | |
| 工作溫度 | -40 至 +85ºC | |
| 濕度 | 10 至 95% 無凝結 (VDE 0110) | |
| 接口 | ||
| CAN 通道數 | 1 | |
| USB 連接 | USB-B-Mini 5 | USB-C（USB 2.0） |
| 主機連線 | USB V2.0 全速 | |
| CAN 介面 | 1 個 CAN 端口（ISO 11898-2），光電隔離 | |
| CAN 收發器 | 高速 CAN：82C251 | 高速 CAN-FD：MCP2562 |
| CAN 規範 | ISO 11898-1/2、標準幀、擴展幀 | |
| CAN 連接 | SUB-D9 | |
| CAN 比特率 | 10kbps 至 1Mbps | |
| CAN 總線特性 | 傳輸遠端幀， 僅列出模式，接收訊息的時間戳記（100µs 解析度）， 自動傳輸循環訊息、硬體驗收過濾器、狀態變化回饋以及連接/斷開連接。 | |
| 軟體 | ||
| 支援作業系統 | Windows® 11、10、8.1、8、7（32/64 位元）、Linux | Windows® 11、10（32/64 位元）、Linux |
| Windows 軟體支援 | USB-CANmodul 控制、CANinterpreter Lite（發送 & 接收 CAN 訊息） | |
| Windows 程式支援 | API 支援 Microsoft Visual C++、LabView、Visual Basic .NET | |
| Linux 程式支援 | 基於 SocketCAN 的 API 設備驅動程式 | |
| 顯示器 | ||
| LED 指示燈 | 電源、CAN 狀態、CAN 資料通訊 | |
| 電源 | ||
| 電源供應 | USB 供電 | |
| 功耗 | 典型 150mA | |
| 外觀 | ||
| 外殼 | 桌面外殼 | |
更多資訊
| 型號 | 類型 | 尺寸 | 行動 |
|---|---|---|---|
| C | |||
| 適用於 Linux 的 CANinterpreter Lite版本 V1.0.0 – 僅適用於 SYS TEC sysWORXX USB-CANmodul 系列 | ZIP | 43 兆 | 下載 |
| 適用於 Windows 的 CANinterpreter Lite版本 V1.0.1 – 僅適用於 SYS TEC sysWORXX USB-CANmodul 系列 | ZIP | 20 兆 | 下載 |
| L | |||
| 適用於 sysWORXX USB-CANmodul 系列的 Linux SocketCAN 驅動程式P/N SO-1139 – 版本 V1.0.7 | bz2 | 327 千字節 | 下載 |
| U | |||
| USB-CANmodul 系列 – 使用手冊（EN） | 5 兆位元組 | 下載 | |
| USB-CANmodul 實用程式磁碟P/N SO-387 – V6.09r4 – 適用於 Windows® 11、10、8.1、8（32/64 位元）和 LabView 的驅動程序，請注意 – 此軟體包包括對第 3 代（AT91）和第 4 代（STM32）所有標準模組版本的驅動程式支援。 | ZIP | 73 兆 | 下載 |
貨號 | 描述 |
|---|---|
3204003-01 | USB-CANmodul2 |
桌上型外殼，2 個高速 CAN 收發器 82C251，光學隔離 | |
3204019-01 | USB-CANmodul2 – 1x TJA1054, 1x 82C251, 光纖隔離 * |
桌上型外殼，1 個低速 CAN 收發器 TJA1054，1 個高速 CAN 收發器 82C251，光電隔離 | |
3204008 | USB-CANmodul2 – 1x AU5790, 1x 82C251 * |
桌上型外殼，1 個單線 CAN 收發器 AU5790，1 個高速 CAN 收發器 82C251，光學隔離 | |
3204007-01 | 帶有8位I/O擴展端口的USB-CANmodul2 * |
桌上型外殼，8 位元 I/O 擴充端口，2 個高速 CAN 收發器 82C251，光電隔離 | |
* 可應要求提供 |
