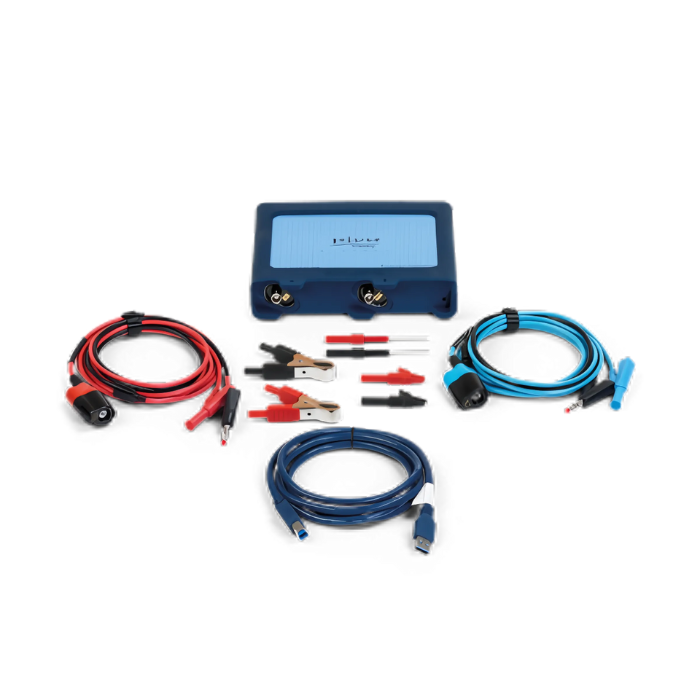

PicoScope 4225A 兩通道基礎套裝（EP029）
功能概述：
PicoScope 4225A（EP029）是一款高性能的2通道汽車示波器專業套裝，具20MHz帶寬、400MS/s 取樣率和12位解析度，提供精確波形捕捉。250M記憶體與USB 3.0支援長時間測量及快速傳輸。配備PicoBNC+ 接口，自動識別探頭，簡化操作。內建軟體支援CAN、FlexRay解碼，適用多車診斷。
描述
設備一覽
| 屬性 | 規格 |
|---|---|
| 標準套裝內容 (PicoScope 4225A) | |
| 內含項目 |
|
規格參數
| PicoScope 型號 | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| 主要規格一覽 | ||
| 輸入通道 | 2 | 4 |
| 頻寬 | 20 MHz | |
| 解析度 | 12 位元（增強型 16 位元） | |
| 取樣率 | 400 MS/s | |
| 緩衝記憶體 | 250 M 個樣本 | |
| 輸入範圍（滿量程） | ±50 mV 至 ±200 V，12 個範圍 | |
| 提供的軟體 | PicoScope®、PicoDiagnostics® | |
| 語言支援 | PicoScope支援捷克語、丹麥語、德語、英語（英國）、英語（美國）、西班牙語（西班牙語）、西班牙語（墨西哥）、法語（加拿大）、法語（法國）、Hvratski、義大利語、馬扎爾語、荷蘭語、挪威語、波蘭語、葡萄牙語（巴西）、葡萄牙語（葡萄牙）、Română、Slovenŝĉina、Srpski、Suomi、Svenska、Türkçe、Ελληνικά、Български、Русский、한국어、中文（簡體）、中文（日本中文）。 | |
| PC 和電源需求 | PicoScope（包括波形庫和引導測試）與運行 MS Windows、macOS 和 Linux 的 PC 相容。 PicoDiagnostics 僅與執行 MS Windows 的 PC 相容。 汽車 PicoScopes 由 PC USB 連接埠供電（最低 USB 2.0。建議使用 USB 3.0 及以上版本以獲得最佳性能）。 | |
詳細規格
以下規格供車輛設計開發、汽車診斷及其他波形量測用途參考。
| PicoScope 型號 | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| 示波器規格－垂直 | ||
| 頻寬 | 20 MHz（±50 mV 範圍內為 10 MHz） | |
| 輸入通道 | 2 | 4 |
| 垂直解析度 | 12位 | |
| 增強垂直解析度 | 16位 | |
| 直流精度 | 滿量程的±1％ | |
| 輸入靈敏度 | 10 mV/格至 40 V/格 | |
| 輸入範圍（滿量程） | ±50 mV 至 ±200 V，12 個範圍 | |
| 輸入特性 | 1 MΩ 與 24 pF 並聯 | |
| 輸入類型 | 浮動單端 BNC 連接器 | |
| 輸入耦合 | 軟體可選 AC/DC | |
| 過壓保護 | ±250V（直流+交流峰值） | |
| PicoScope 型號 | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| 示波器規格——水平 | ||
| 最大取樣率 使用 1 個通道 使用 2 個通道 使用 3 或 4 個通道 | 400 MS/秒 200 MS/秒 100 MS/秒 | |
| 最大取樣率（USB 流） | 20 MS/s (USB 3.0) 10 MS/s (USB 2.0) | |
| 緩衝記憶體 | 16位 | |
| 緩衝記憶體 | 250 M 個樣本 | |
| 波形緩衝器 | 最多 10,000 個波形 | |
| 時基範圍 | 100 ns/格至 20000 s/格 | |
| PicoScope 型號 | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| 示波器動態性能－典型值 | ||
| 相聲 | 4000:1，直流至 20 MHz | |
| 諧波失真 | < −60 分貝 | |
| 無雜訊動態範圍 | > 60 分貝 | |
| 噪音 | 50 mV 量程下為 220 μV RMS | |
| 頻寬平坦度 | 直流至全頻寬（+0.25 dB，−3 dB） | |
| ADC有效位數 | 10.8 位 | |
| PicoScope 型號 | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| 觸發器 | ||
| 來源 | 任意輸入通道 | |
| 觸發重複 | 自動、重複、單曲、無 | |
| 觸發器類型 | 簡單邊緣、進階邊緣、視窗、間隔、脈衝寬度、視窗脈衝寬度、電平壓差、視窗壓差、上升/下降時間、邏輯 | |
| 最大預觸發延遲 | 高達 100% 的捕獲長度 | |
| 最大觸發後延遲 | 高達 40 億個樣本 | |
| PicoScope 型號 | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| 頻譜分析儀 | ||
| 頻率範圍 | 直流至 20 MHz | |
| 顯示模式 | 幅度、平均值、峰值保持 | |
| 視窗函數 | 矩形、高斯、三角形、布萊克曼、布萊克曼-哈里斯、漢明、漢恩、平頂 | |
| FFT點數 | 可選範圍為 128 至 100 萬（2 的冪） | |
| 比例/單位 | X 軸：線性或對數 Y 軸：對數（dbV、dBu、dBm、任意）或線性（伏特） | |
| PicoScope 型號 | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| 數學通道 | ||
| 常規功能 | −x、x+y、x−y、x*y、x/y | |
| 科學函數 | x^y、平方根、指數、ln、對數、絕對值、範數、符號、頻率、頂部、底部、振幅、正過衝、負過衝、相位、延遲、移動、去偏移、高脈衝寬度、低脈衝寬度、上升時間、下降時間、上升速率、下降速率、真實功率、視在功率、無功功率、功率因數、交流面積、正交流面積、負交流面積、交流面積絕對值、直流面積、正直流面積、負直流面積、直流面積絕對值、波峰因數、均方根紋波、直流功率 | |
| 汽車 | 曲柄 | |
| 三角函數 | sin、cos、tan、arcsin、arccos、arctan、sinh、cosh、tanh、π | |
| 過濾器 | 低通、高通、帶阻、帶通 | |
| 緩衝函數 | 最小值、最大值、平均值、峰值 | |
| PicoScope 型號 | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| 自動量測 | ||
| 示波器模式 | 幅度、最小值、底部、負過衝、最大值、頂部、正過衝、峰值峰值、幅度、平均值、RMS、RMS漣波、時間、頻率、週期時間、負佔空比、正佔空比、邊緣計數、上升沿計數、下降沿計數、高脈衝寬度、低脈衝寬度、上升時間、下降時間、上升速率、下降速率、多通道、相位、延遲、功率、有效功率、視在功率、無功功率、功率因數、直流功率、波峰數 | |
| 光譜模式 | 峰值振幅、峰值頻率、互調失真 (IMD)、訊號雜訊比 (SNR)、訊號 + 雜訊 + 失真與訊號比率 (SINAD)、無雜訊動態範圍 (SFDR)、總諧波失真 % (THD %)、總諧波失真 dB (THD dB)、總諧波失真 + 雜訊 (THD+N)、總功率 | |
| 統計數據 | 最小值、最大值、平均值和標準差 | |
| PicoScope 型號 | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| 串列解碼 | ||
| 協定 | CAN、CAN FD、CAN XL、CAN J1939、FlexRay、LIN、SENT Fast、SENT SPC、SENT Slow、PSI5、10BASE-T1S、1-Wire、I²C、I²S、I3C Basic v1.0、PMBus、SMBus、SIO DataBS、SPI - SD、SPI MISO/MOSI、DALI、DMX512、BroadR-Reach、乙太網路 10BASE-T、快速乙太網路 100BASE-TX、MODBUS ASCII、MODBUS RTU、ARINC 429、MIL-STD-1553、DCC、NM、差分曼徹斯特、RS232 /FEA (1.0/1.1)、正交、平行匯流排 | |
| 輸入 | 所有輸入通道均可混合使用多種協定 | |
| PicoScope 型號 | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| 掩模極限測試 | ||
| 掩模生成 | 從捕獲的波形自動生成 | |
| 行動 | 在波形導航器中選擇全部、模板通過或模板失敗 | |
| 統計數據 | 總通過次數、總失敗次數、總波形、故障率 | |
| PicoScope 型號 | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| 行動 | ||
| 活動 | 每次捕獲、緩衝區已滿、掩碼失敗、掩碼通過、測量限制失敗、測量限制通過 | |
| 行動 | 停止擷取、重新開始擷取、儲存、播放聲音、觸發串列產生器、執行應用程式、匯出串列解碼數據 | |
| PicoScope 型號 | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| 資料匯出 | ||
| 輸出文件格式 | .csv、.mat (MATLAB 4)、.png、.psdata（PicoScope 資料）、.pssettings（PicoScope 設定）、.txt（製表符分隔） | |
| 輸出函數 | 複製到剪貼簿，列印 | |
| PicoScope 型號 | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| 環境規格 | ||
| 工作環境 溫度範圍 濕度 | 0 °C 至 40 °C（對於引用的精度，15 °C 至 30 °C） 5% 至 80% RH，無冷凝 | |
| 儲存環境 溫度範圍 濕度 | –20 至 +60°C 5% 至 95% RH，無凝結 | |
| PicoScope 型號 | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| 物理尺寸 | ||
| 尺寸 | 190 x 160 x 40 毫米（約 7.5 x 6.3 x 1.6 吋） | |
| 重量 | < 900 公克（約 2 磅） | |
| PicoScope 型號 | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| 軟體 | ||
| 提供的軟體 | PicoScope®、PicoDiagnostics® | |
| 語言支援 | PicoScope支援捷克語、丹麥語、德語、英語（英國）、英語（美國）、西班牙語（西班牙語）、西班牙語（墨西哥）、法語（加拿大）、法語（法國）、Hvratski、義大利語、馬扎爾語、荷蘭語、挪威語、波蘭語、葡萄牙語（巴西）、葡萄牙語（葡萄牙）、Română、Slovenŝĉina、Srpski、Suomi、Svenska、Türkçe、Ελληνικά、Български、Русский、한국어、中文（簡體）、中文（日本中文）。注意：支援引導測試和 PicoDiagnostics 的語言較少。 | |
| PicoScope 型號 | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| 一般規格 | ||
| 附加硬體（提供） | USB 線、使用手冊 | |
| PC 要求 | 運行 MS Windows、macOS 或 Linux 的桌上型電腦或筆記型電腦。 [注意：PicoDiagnostics 僅相容於 MS Windows。 ] | |
| PC連接 | 最低配置為 USB 2.0。建議使用 USB 3.0 及以上版本以獲得最佳效能。 | |
| 電源需求 | 透過 USB 連接埠供電 | |
| 安全認證 | 符合LVD標準 | |
| EMC認證 | 經測試符合 EN 61326-1:2006 和 FCC 第 15 部分 B 子部分 | |
| 環境審批 | 符合 RoHS 和 WEEE 標準 | |
| 完全滿意保證 | 如果此產品不完全符合您的要求，您可以退貨換貨或退款。退貨必須在14天內保持產品完好無損。 | |
| 保固 | 2年 | |
