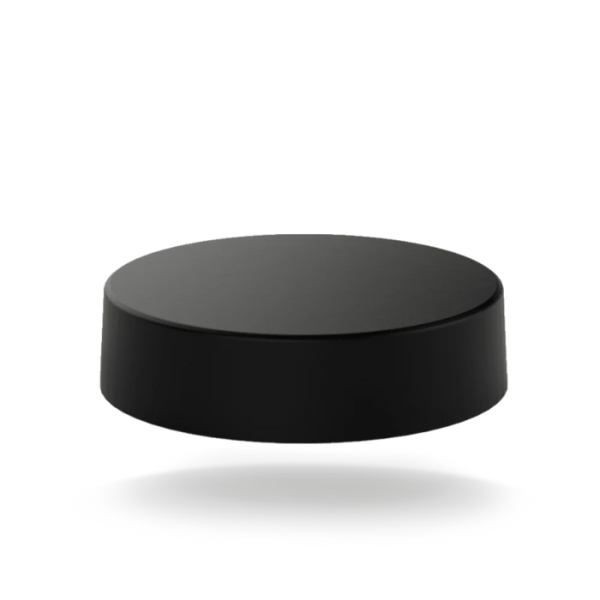

L[G]P-7-38[-24-58] | 低剖面冰球4G/5G組合天線

L[G]P-7-38[-24-58] | 低剖面冰球4G/5G組合天線

功能概述 :
L[G]P-7-38[-24-58]系列天線採用3×2×2 MiMo架構，覆蓋617–6000MHz蜂窩頻段，並可選配26dB LNA GPS/GNSS貼片與2.4/4.9–6GHz雙頻WiFi/WiMAX模組。其耐候ASA塑膠外殼提供超低剖面封裝，適用於無接地平面的塑膠或非導電基底安裝。產品配備全長阻燃電纜與SMA或FAKRA連接器，確保安裝靈活且連接穩定，適合室內外各類高速無線應用。

分類: 標籤: , , ,

描述

產品概述

產品特性

  • 適用於無接地平面的安裝
  • 寬頻 4G/5G LTE 元件2.4 和 4.9-
  • 6 GHz WiFi/WiMAX 元件（選購）
  • 整合 GPS 天線（可選）

規格參數

天線產品規格表
屬性規格
圖案全向
最大輸入功率 (W)20
頻率範圍 | 獲得698 – 960MHz | 0dBi； 1710 – 3800MHz | 2dBi
蜂窩 LTE 元素矽谷
WIFI 元素無
超高頻元件無
GPS 頻率範圍1562–1612MHz
低雜訊放大器增益 (dB)26
GPS 元件數量1 個模組；無
顏色黑色的
高度22.5（毫米） | 0.89（英吋）
直徑80（毫米） | 3.15（英吋）
工作溫度-40° / +85°C (-40.0° / +185.0°F)
電纜長度 – LTE1–3 公尺 | 3.28–9.84 英尺
電纜長度 – GPS1–3 公尺 | 3.28–9.84 英尺
電纜長度 – WIFI1–3 公尺 | 3.28–9.84 英尺
電纜類型 (LTE)RG174
電纜類型 (GPS)RG174
電纜類型 (WIFI)RG174
連接器 (WIFI)Reverse Polarity SMA；FAKRA I
連接器 (GPS)SMA (m)
連接器 (LTE)SMA (m)；FAKRA D
安裝類型 固定控制板
安裝方法控制板
科技全球定位系統；4G/5G；5G；2G/3G；2G/3G/4G；全球導航衛星系統；無線上網；無線網路單輸入單輸出

零件編號

SKUColourCellularGPSWIFI
LGP-7-38-1SPBlackSiSo1 ModuleNo
1m1m
SMA (m)SMA (m)
LGP-7-38-24-58-1SPBlackSiSo1 ModuleYes
1m1m1m
SMA (m)SMA (m)Reverse Polarity SMA
LGP-7-38-24-58-3SPBlackSiSo1 ModuleYes
3m3m3m
SMA (m)SMA (m)Reverse Polarity SMA
LGP-7-38-3SPBlackSiSo1 ModuleNo
3m3m
SMA (m)SMA (m)
LPP-7-38-1SPBlackSiSoNoNo
1m
SMA (m)
LPP-7-38-24-58-1FKBlackSiSoNoYes
1m1m
FAKRA DFAKRA I
LPP-7-38-24-58-1SPBlackSiSoNoYes
1m1m
SMA (m)Reverse Polarity SMA
LPP-7-38-24-58-3SPBlackSiSoNoYes
3m3m
SMA (m)Reverse Polarity SMA
LPP-7-38-3SPBlackSiSoNoNo
3m
SMA (m)



相關產品

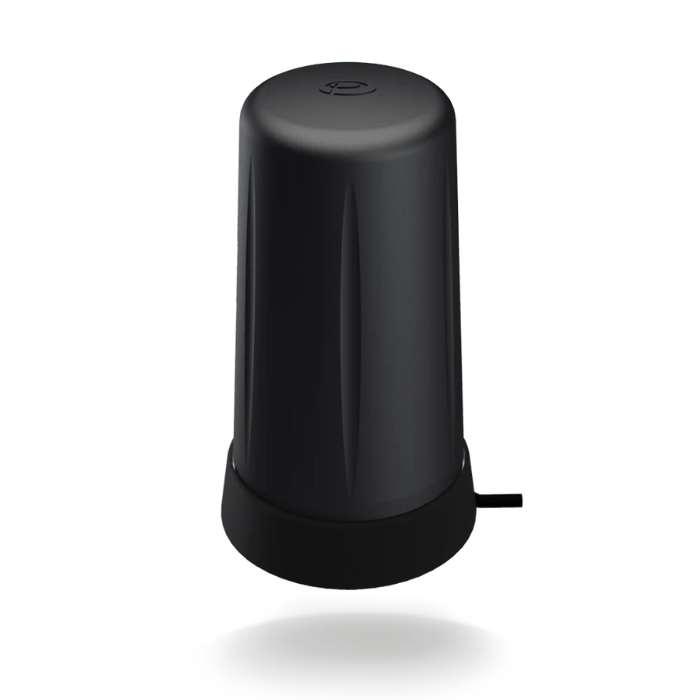

LPBEM-6-60 | 磁性安裝 SiSo LTE 5G/4G/3G/2G

LPBEM-6-60 | 磁性安裝 SiSo LTE 5G/4G/3G/2G

看更多>>

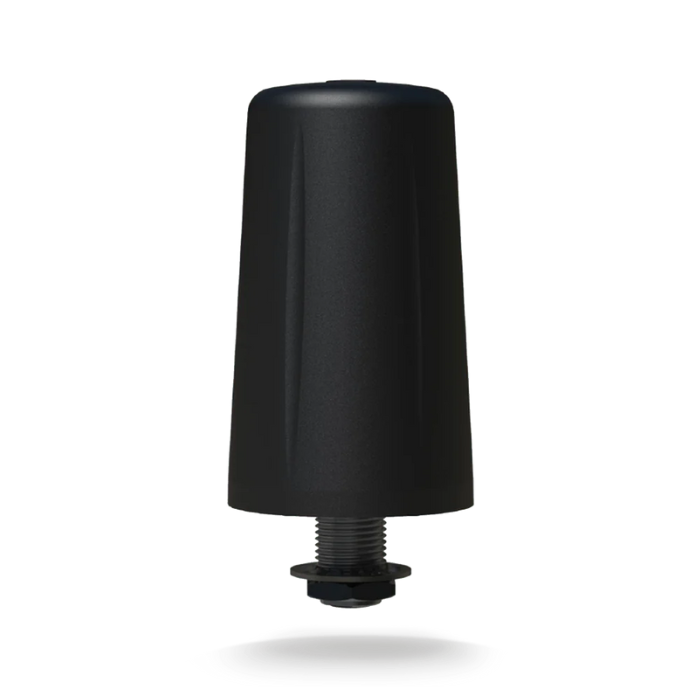

LPB-6-60 | 低剖面天線 5G/4G/3G/2G
