GPSD[X]S4-7-38[-X24] | 鯊魚鰭天線MiMo 4G / 5G

功能概述：

GPSD[X]S4-7-38[-X24] 鯊魚鰭式天線適用於車載、遠端監控與無線通訊。支援 4G/5G LTE（2×2 MiMo）、450-470MHz UHF LTE，並可選 VHF/UHF 鞭狀天線。內建 26dB 增益 LGNNA GPS/GNSS，確保高精度定位。提供 2×2、3×3、4×4 MiMo WiFi 配置，具備全向增益、高耐候性，支援磁吸與固定安裝，適用於車隊管理、公共安全與 IoT 應用。

產品概述

產品特性

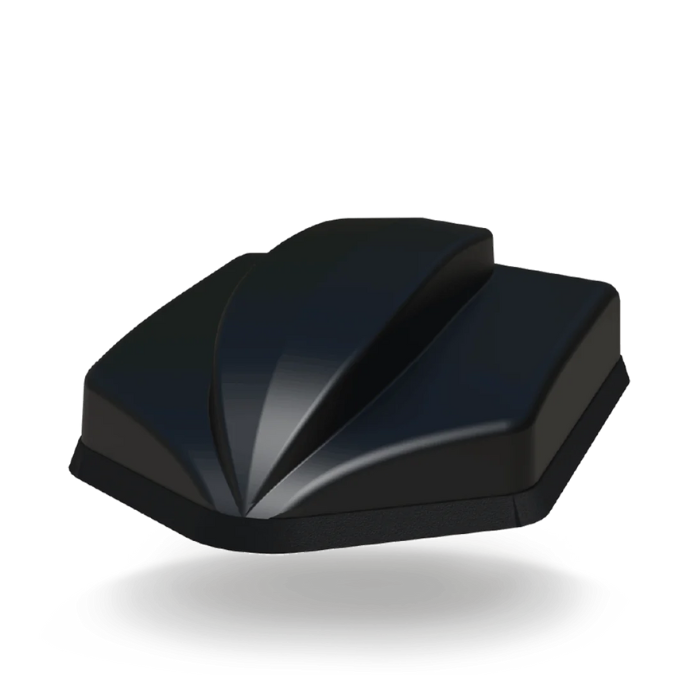

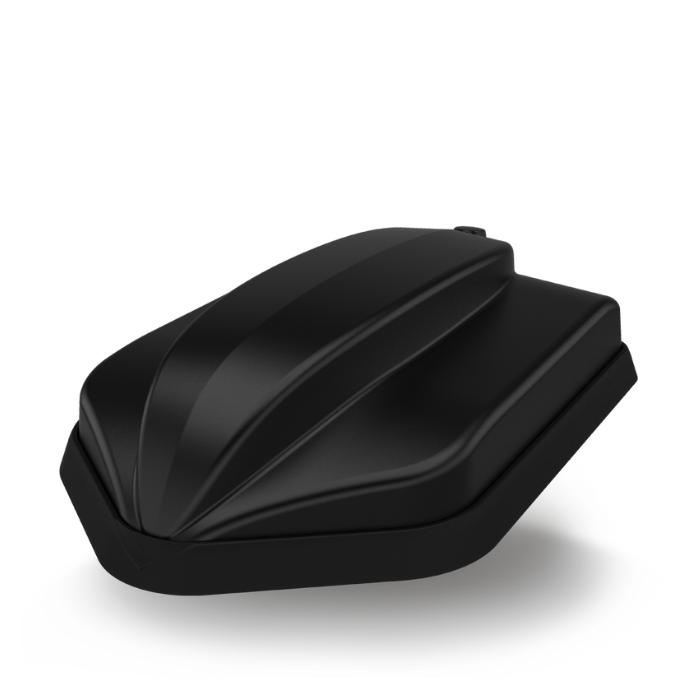

鯊魚鰭造型
1x 或 2x GPS/GNSS、MiMo UHF 450-470MHz、MiMo 4G 和 3.6GHz 5G 蜂巢以及可選 2×2、3×3 或 4×4 MiMo

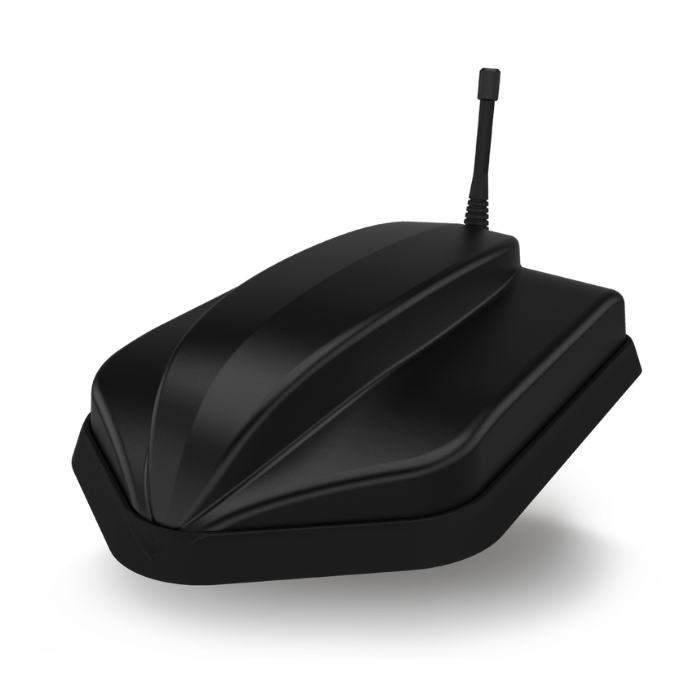

重型設計，可選 VHF 或 UHF 鞭狀天線

規格參數

天線產品規格表

屬性	規格
圖案	全向
最大輸入功率 (W)	20
頻率範圍 \| 獲得	450 – 470MHz \| -2dB 698 – 960MHz \| 2dBi 1710 – 3800MHz \| 5dBi
蜂窩 LTE 元素	4 x 4 多重輸入多輸出
WIFI 元素	不；2×2 多重輸入多輸出；4 x 4 多重輸入多輸出
超高頻元件	2 x 2 多重輸入多輸出
GPS 頻率範圍	1562 - 1612MHz
低雜訊放大器增益 (dB)	26
GPS 元件數量	2 個模組
顏色	黑色
長度	225 mm \| 8.86 英吋
寬度	145 mm \| 5.71 英吋
高度	55 mm \| 2.17 英吋
工作溫度	-40° 至 +80°C (-40.0° 至 +176.0°F)
電纜長度 – LTE	0.3 m (0.98 英尺)
電纜長度 – GPS	0.3 m (0.98 英尺)
電纜長度 – WIFI	0.3 m (0.98 英尺)
線纜型 (LTE)	FR RG174
線纜型 (GPS)	FR RG174；聚四氟乙烯
線纜型 (WIFI)	FR RG174
終端連接器 (WIFI)	SMA (f)
終端連接器 (GPS)	FME（F）
終端連接器 (LTE)	SMA (m)
安裝方式	磁的；控制板
技術	UHF; GPS; 4G/5G; UHF MIMO; 5G; 2G/3G; 2G/3G/4G; FirstNet; GNSS; TETRA; WIFI MIMO; WIFI

零件編號

SKU	Colour	UHF	UHF MIMO	Cellular	GPS	WIFI
GPSD2S4-7-38	Black	Yes	Yes	4 x 4 MIMO	2 Modules	No
		No Cable	No Cable	0.3m	0.3m
		No Connector	No Connector	SMA (m)	FME (f)
GPSD2S4-7-38-D24	Black	Yes	Yes	4 x 4 MIMO	2 Modules	2 x 2 MIMO
		No Cable	No Cable	0.3m	0.3m	0.3m
		No Connector	No Connector	SMA (m)	FME (f)	SMA (f)
GPSD2S4-7-38-Q24	Black	Yes	Yes	4 x 4 MIMO	2 Modules	4 x 4 MIMO
		No Cable	No Cable	0.3m	0.3m	0.3m
		No Connector	No Connector	SMA (m)	FME (f)	SMA (f)
