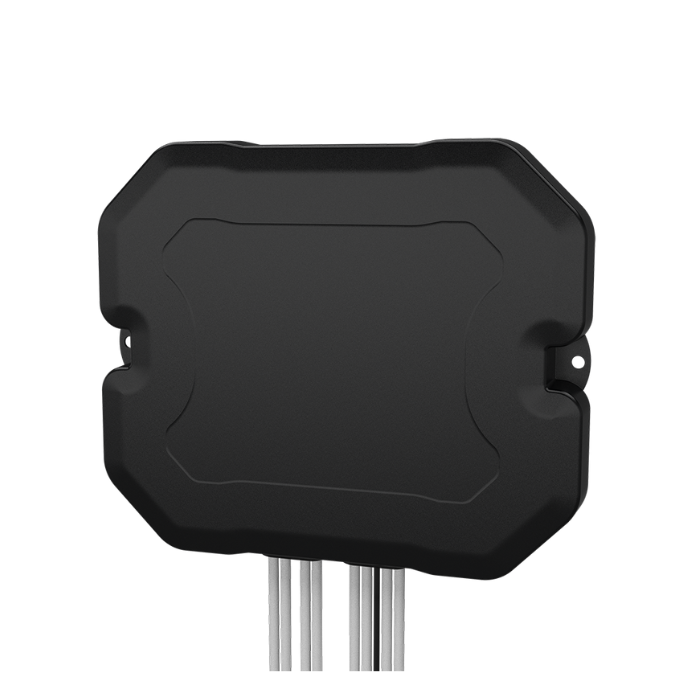

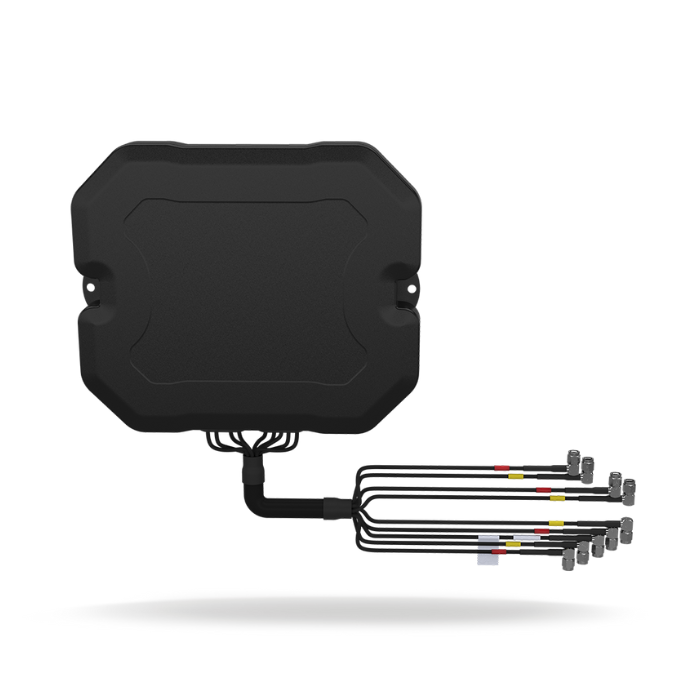

CASEANT[X]4-6-60-[X] | 4×4 MiMo 4G/5G 盒裝天線

功能概述:
本系列天線專為可部署硬殼環境而設，採用4×4 MiMo技術，支援617-960及1427-6000MHz多頻覆蓋，並具備選配L1或L1/L5 GNSS以及WiFi 6e元件功能。整合柔性低損耗阻燃電纜及直角連接器，使佈線更為便捷，且採用輕鬆黏合安裝方式，確保在高要求通訊環境中提供穩定且高效的訊號傳輸。

分類: 車用天線標籤: Panorama, Panorama 天線, 汽車天線, 盒裝天線

描述

描述

產品概述

產品特性

4×4 MiMo 4G / 5G 天線解決方案，可安裝在硬殼中
可選 L1 或 L1/L5 GNSS 和可選 MiMo WiFi 6e
效元素
輕鬆黏合安裝
整合的柔性低損耗電纜，方便佈線

規格參數

天線產品規格表

屬性	規格
圖案	全向
最大輸入功率（W）	5
典型駐波比	<2.5:1
頻率範圍 \| 獲得	檢查零件編號表
蜂窩 LTE 元素	4 x 4 MIMO
WIFI 元素	4×4 MIMO；2×2 MIMO；沒有；3 x 3 MIMO
超高頻元件	沒有
GPS 頻率範圍	1559–1612MHz；1164–1189MHz
低雜訊放大器增益（dB）	26dB；30dB / 26dB
GPS 元件數量	1 個模組；沒有
顏色	黑色
長度	196 mm \| 7.72 英吋
寬度	232 mm \| 9.13 英吋
高度	25 mm \| 0.98 英吋
工作溫度	-40° 至 +80°C (-40.0° 至 +176.0°F)
電纜長度 – LTE	0.75 公尺 \| 2.46 英尺
電纜長度 – GPS	0.75 公尺 \| 2.46 英尺
電纜長度 – WIFI	0.75 公尺 \| 2.46 英尺
電纜類型 (LTE)	CS30
電纜類型（GPS）	FR RG174
有線型別（WIFI）	CS30
連接器（WIFI）	Right Angle reverse polarity SMA
連接器（GPS）	Right Angle SMA (m)
連接器 (LTE)	Right Angle SMA (m)
安裝類型溫度	鉤/環或黏合劑
安裝方法	鉤/環或黏合劑
IP 等級	IP55
電纜可燃性	聯合國歐洲經委會 R118
科技	全球定位系統；WIFI 多重輸入多重輸出；4G/5G；無線上網；5G；2G/3G/4G；頻段 71 600MHz 已準備就緒；CBRS；電子序號；第一網；全球導航衛星系統；WIFI 6EHz

零件編號

SKU	Colour	Frequency Range \| Gain	Cellular	GPS	WIFI
CASEANTG4-6-60-Q	Black	617 – 960MHz \| 4dBi; 1427 – 6000MHz \| 6dBi; 2400 – 7125MHz \| 6dBi	4 x 4 MIMO	1 Module	4 x 4 MIMO
			0.75m	0.75m	0.75m
			Right Angle SMA (m)	Right Angle SMA (m)	Right Angle reverse polarity SMA
CASEANTG4-6-60-D	Black	617 – 960MHz \| 4dBi; 1427 – 6000MHz \| 6dBi; 2400 – 7125MHz \| 6dBi	4 x 4 MIMO	1 Module	2 x 2 MIMO
			0.75m	0.75m	0.75m
			Right Angle SMA (m)	Right Angle SMA (m)	Right Angle reverse polarity SMA
CASEANTG4-6-60	Black	617 – 960MHz \| 4dBi; 1427 – 6000MHz \| 6dBi; 2400 – 7125MHz \| 6dBi	4 x 4 MIMO	1 Module	No
			0.75m	0.75m
			Right Angle SMA (m)	Right Angle SMA (m)
CASEANTG54-6-60-Q	Black	617 – 960MHz \| 4dBi; 1427 – 6000MHz \| 6dBi; 2400 – 7125MHz \| 6dBi	4 x 4 MIMO	1 Module	4 x 4 MIMO
			0.75m	0.75m	0.75m
			Right Angle SMA (m)	Right Angle SMA (m)	Right Angle reverse polarity SMA
CASEANTG54-6-60-D	Black	617 – 960MHz \| 4dBi; 1427 – 6000MHz \| 6dBi; 2400 – 7125MHz \| 6dBi	4 x 4 MIMO	1 Module	2 x 2 MIMO
			0.75m	0.75m	0.75m
			Right Angle SMA (m)	Right Angle SMA (m)	Right Angle reverse polarity SMA
CASEANTG54-6-60	Black	617 – 960MHz \| 4dBi; 1427 – 6000MHz \| 6dBi	4 x 4 MIMO	1 Module	No
			0.75m	0.75m
			Right Angle SMA (m)	Right Angle SMA (m)
CASEANT4-6-60-Q	Black	617 – 960MHz \| 4dBi; 1427 – 6000MHz \| 6dBi; 2400 – 7125MHz \| 6dBi	4 x 4 MIMO	No	4 x 4 MIMO
			0.75m		0.75m
			Right Angle SMA (m)		Right Angle reverse polarity SMA
CASEANT4-6-60-D	Black	617 – 960MHz \| 4dBi; 1427 – 6000MHz \| 6dBi; 2400 – 7125MHz \| 6dBi	4 x 4 MIMO	No	2 x 2 MIMO
			0.75m		0.75m
			Right Angle SMA (m)		Right Angle reverse polarity SMA
CASEANT4-6-60	Black	617 – 960MHz \| 4dBi; 1427 – 6000MHz \| 6dBi	4 x 4 MIMO	No	No
			0.75m
			Right Angle SMA (m)
CASEANTG54-6-60-T	Black	617 – 960MHz \| 4dBi; 1427 – 6000MHz \| 6dBi; 2400 – 7125MHz \| 6dBi	4 x 4 MIMO	1 Module	3 x 3 MIMO
			0.75m	0.75m	0.75m
			Right Angle SMA (m)	Right Angle SMA (m)	Right Angle reverse polarity SMA
