Anybus 通訊協議轉換模組 EtherCAT Master – 通用乙太網路協議
功能概述 :

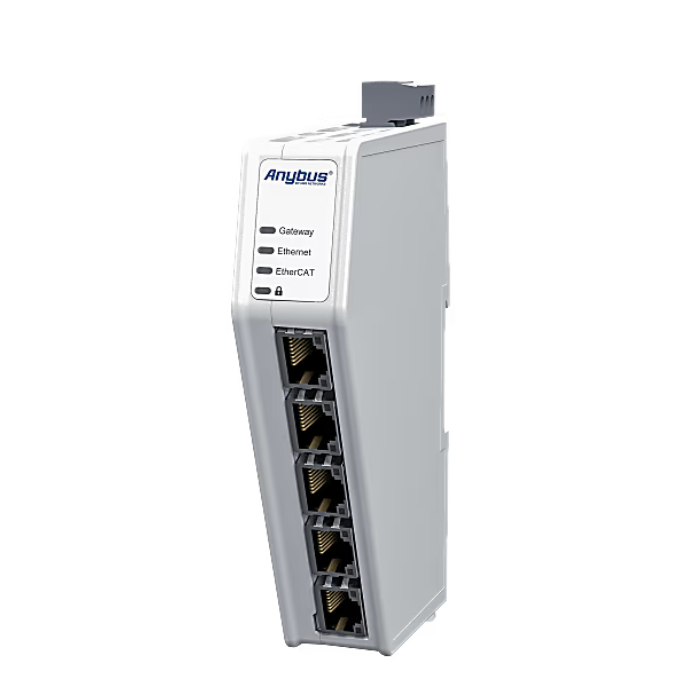

Anybus Communicator ABC3190-A是一款EtherCAT主設備至通用乙太網閘道，支援PROFINET、EtherNet/IP及Modbus TCP協定。內建NP40網路處理器與硬體字節交換加速，確保高速低延遲資料傳輸。Web UI配置直覺易用；安全啟動與設定鎖防止未授權變更；IP20 DIN導軌封裝貼近現場設備佈線；5年工業級保固確保長期穩定運行。
Facebook
Twitter
LinkedIn
產品特點
- 直覺式使用者介面：基於 Web 的拖放配置，並可即時分析資料、匯出日誌與生成支援包。
- 全方位網路安全：支援安全啟動與安全開關；生產用連接埠可停用，防止未授權變更。
- 高效能處理：採用 NP40 處理器與高階元件，滿足對大流量資料快速傳輸的需求。
- 優化硬體安裝：IP20 等級、DIN 導軌安裝設計，減少佈線距離，便利就近部署。
- 硬體加速即時資料傳輸：支援字節序轉換，節省 PLC 處理時間。
- 5 年工業等級保固：選用工業級元件，確保在嚴苛環境下長期穩定運行。
- 即時診斷工具：介面顯連線狀態與 I/O 映射，可快速生成完整支援文件。
- 品牌自訂化：硬體與介面皆可預先配置客戶專屬顏色與徽標。
- 生命週期管理：HMS 提供產品全生命週期的安全與韌體更新。
用例
無論何時，只要需要在使用不同工業協定的控制系統之間傳輸數據，都可以使用通訊器。
規格參數
| 屬性 | 規格 |
|---|---|
| 物理特徵 | |
| 按鈕 | 恢復出廠設定 |
| 連接器/輸入/輸出 | 2xRJ45、2xRJ45、2x RJ45、2xRJ45、RJ45 配置端口 |
| 含電池 | 無 |
| 認證和標準 | |
| CE | 是的 |
| UL | 是的 |
| UL資訊 | E214107：Ord.Loc UL 61010-1、CSA C22.2 編號 61010-1、UL 61010-2-201、CSA C22.2 編號 61010-2-201 |
| ATEX | 無 |
| KC | 是的 |
| 電磁相容性 (EMC) | 是的 |
| 環境 | EN 55016-2-3 A 級、EN 55032 A 級、EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6 |
| 廢棄物認證（WEEE） | 是的 |
| WEEE類別 | IT和電信設備 |
| 防護等級 IP | IP20 |
| PROFINET 功能 | |
| PROFINET模式 | 從屬 |
| PROFINET 支援的功能 | RT; Daisy chaining; |
| PROFINET頻寬 | 10/100MBit 週期時間低至 1ms |
| PROFINET 輸入資料大小 | 1024 位元組 |
| PROFINET 輸出資料大小 | 1024 位元組 |
| PROFINET一致性等級 | B類 |
| PROFINET設定檔 | GSDML 可用 |
| 一般的 | |
| 淨寬（毫米） | 27毫米 |
| 淨高（毫米） | 144毫米 |
| 淨深（毫米） | 98毫米 |
| 淨重（克） | 150克 |
| 安裝 | DIN導軌（EN 50022標準） |
| 電流消耗類型值（Vcc Nom） | 90mA @ 24V 直流電（2.2W） |
| Vcc nom 時的電流消耗最大值 (mA) | 125毫安培@24伏直流電（3瓦） |
| 輸入電壓（V） | 12-30V直流 |
| 電源連接器 | 3 針，5.08 Phoenix 插頭連接器 |
| 反極性保護 | 是的 |
| 短路保護 | 是的 |
| 隔離 | 真的 |
| 最低工作溫度°C | -25 攝氏度 |
| 最高工作溫度°C | 70 攝氏度 |
| 儲存溫度 °C 最低 | -40 攝氏度 |
| 最高儲存溫度 °C | 85 攝氏度 |
| 外殼材料 | PC ABS，UL 94 VO |
| 包裝材料 | 紙板 |
| 保固期（年） | 5 |
| 包裝重量（克） | 185克 |
| 填充深度（mm） | 115毫米 |
| 包裝高度（mm） | 170毫米 |
| 包裝寬度（mm） | 35毫米 |
| Modbus-TCP功能 | |
| Modbus-TCP模式 | 從屬/伺服器 |
| Modbus-TCP 支援的功能 | Modbus規範V1.1b3；4個連接；菊花鏈 |
| Modbus-TCP頻寬 | 10/100 Mbit/s |
| Modbus-TCP 輸入資料大小 | 1500字節 |
| Modbus-TCP 輸出資料大小 | 1500字節 |
| 支援的Modbus-TCP功能 | 1、2、3、4、5、6、15、16、23、43/14 |
| 身分與狀態 | |
| 產品編號 | ABC3190-A |
| 出口管制分類編號 (ECCN) | 5A991.b.1 |
| 雙重用途 | 無 |
| 原產地 | 瑞典 |
| 品牌 | Anybus |
| HS 編碼 | 8517620000 |
| 型號代碼 | 40-ETH-ETH-B |
| EtherCAT 功能 | |
| EtherCAT模式 | 主設備/主設備 |
| EtherCAT 支援的功能 | COE（乙太網路控制器）；原產地保護組織（PDO）；僅掃描 |
| EtherCAT頻寬 | 10/100 Mbit 週期時間低至 1ms |
| EtherCAT 輸入資料大小 | 1500字節 |
| EtherCAT 輸出資料大小 | 1500字節 |
| EtherCAT 從屬設備數量 | 24 個從屬設備/子設備 |
| 乙太網路/IP 功能 | |
| 乙太網路/IP模式 | 適配器/從屬 |
| EtherNet/IP 支援的功能 | Endian 轉換（位元組交換）；服務品質；乙太網路/IP 1 類別和 3 類別；快速連接B類； DLR（信標模式）；菊花鍊式連接； CT19 ODVA 一致性 |
| 乙太網路/IP頻寬 | 10/100MBit 週期時間低至 1ms |
| 乙太網路/IP 輸入資料大小 | 1448字節 |
| EtherNet/IP 輸出資料大小 | 1448字節 |
| 乙太網路/IP設定檔 | 可用 EDS |
