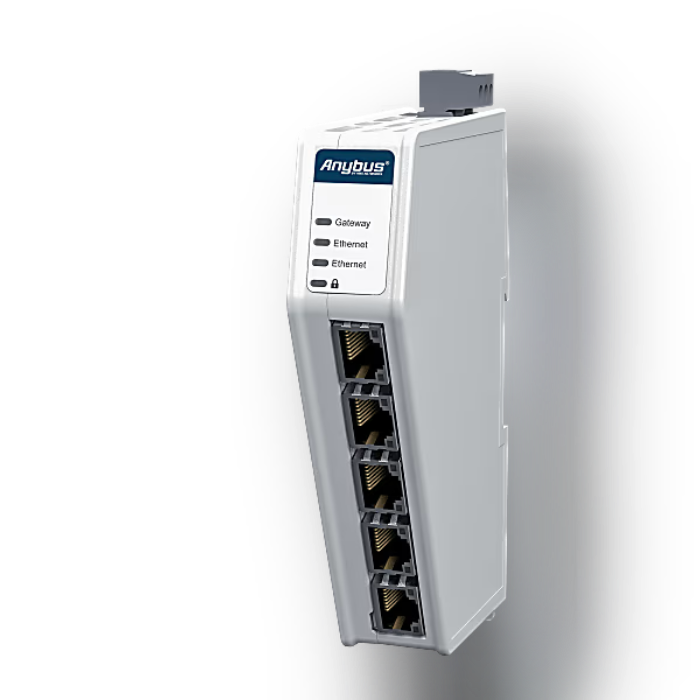

Anybus ABC4090 通用乙太網路協議通訊轉換模組
Anybus ABC4090 是一款工業級通用乙太網路協議轉換模組，專為不同工業乙太網路設備與控制系統之間的資料交換需求而設計。透過 Anybus 穩定可靠的協議轉換技術，可協助企業快速整合異質設備與不同品牌控制系統，降低系統整合成本與開發時間。
本產品適用於設備聯網、產線升級、工業自動化及智慧製造等應用場景，讓既有設備能夠無縫接軌現代工業乙太網路架構，提升設備互通性與整體運作效率。
描述
Anybus Communicator
快速整合多種工業乙太網路協議
Anybus ABC4090 可協助不同工業乙太網路設備之間進行資料交換與協議轉換， 支援多種主流工業乙太網路協議，讓既有設備能快速接入不同控制系統。
透過直覺化 Web 設定介面與成熟穩定的協議轉換技術，可降低系統整合成本， 縮短設備導入時間，適用於工業自動化、設備聯網與智慧製造應用。
Core Benefits
為什麼選擇 Anybus ABC4090？
支援多種工業乙太網路協議
支援 EtherNet/IP、EtherCAT、Modbus TCP 與 PROFINET，可依應用需求選擇對應協議進行整合。
高效能資料交換
每個方向最高可傳輸 1500 Bytes 資料，並透過雙 RJ45 網路埠與內建交換器支援 Daisy Chain 串接。
Web 圖形化設定介面
提供直覺化 Web 設定介面，無需額外安裝軟體，即可快速完成設備設定與系統部署。
安全且穩定的網路隔離
內建 Secure Boot、安全鎖定開關與網路分段設計，可降低未授權變更與資安風險。
Features
產品功能特色
每方向最高 1500 Bytes 資料傳輸
支援 EtherNet/IP、EtherCAT、Modbus TCP、PROFINET
支援即時資料交換
Web Browser 圖形化設定介面
即時診斷與監控功能
支援既有設備替換與 Legacy Mode
Secure Boot 安全啟動機制
安全鎖定開關與網路隔離設計
符合 CRA 資安韌性要求
工業級元件設計
DIN Rail 導軌安裝
5 年原廠保固
Technical Specifications
技術規格
通用規格
| 型號 | ABC4090-A |
|---|---|
| 品牌 | Anybus |
| 安裝方式 | DIN Rail（EN 50022） |
| 輸入電壓 | 12 ~ 30 VDC |
| 典型功耗 | 2.2W @ 24VDC |
| 最大功耗 | 3W @ 24VDC |
| 反向極性保護 | 支援 |
| 短路保護 | 支援 |
| 電氣隔離 | 支援 |
支援工業乙太網路協議
| EtherCAT | Slave / SubDevice，支援 ESI 檔案 |
|---|---|
| EtherNet/IP | Adapter / Slave，支援 EDS 檔案 |
| PROFINET | Slave，支援 GSDML 檔案 |
| Modbus TCP | Slave / Server，支援最多 4 組連線 |
EtherCAT 規格
| 模式 | Slave / SubDevice |
|---|---|
| 傳輸速率 | 10 / 100 Mbit/s |
| 最短循環時間 | 100 μs |
| 輸入資料容量 | 1486 Bytes |
| 輸出資料容量 | 1486 Bytes |
| 設定檔 | 支援 ESI 檔案 |
EtherNet/IP 規格
| 模式 | Adapter / Slave |
|---|---|
| 支援功能 | QoS、Class 1 / Class 3、QuickConnect Class B、DLR、Daisy Chaining、CT19 ODVA Conformance |
| 傳輸速率 | 10 / 100 Mbit/s |
| 最短循環時間 | 1 ms |
| 輸入資料容量 | 1448 Bytes |
| 輸出資料容量 | 1448 Bytes |
| 設定檔 | 支援 EDS 檔案 |
PROFINET 規格
| 模式 | Slave |
|---|---|
| 支援功能 | RT、Daisy Chaining |
| 傳輸速率 | 10 / 100 Mbit/s |
| 最短循環時間 | 1 ms |
| 輸入資料容量 | 1024 Bytes |
| 輸出資料容量 | 1024 Bytes |
| Conformance Class | Class B |
| 設定檔 | 支援 GSDML 檔案 |
Modbus TCP 規格
| 模式 | Slave / Server |
|---|---|
| 支援功能 | Modbus V1.1b3、最多 4 組連線、Daisy Chaining |
| 傳輸速率 | 10 / 100 Mbit/s |
| 輸入資料容量 | 1500 Bytes |
| 輸出資料容量 | 1500 Bytes |
| 支援 Function Code | 1、2、3、4、5、6、15、16、23、43/14 |
連接與硬體規格
| 網路埠 | 2 × RJ45 |
|---|---|
| 設定埠 | RJ45 Configuration Port |
| DIP / Rotary Switches | Security Lock Switch |
| 重置功能 | Factory Reset |
| 防護等級 | IP20 |
| 是否含電池 | 否 |
環境規格
| 工作溫度 | -25°C ~ 70°C |
|---|---|
| 儲存溫度 | -40°C ~ 85°C |
| 相對濕度 | 0 ~ 95%，無凝結 |
| 最大安裝海拔 | 2,000 m |
| 外殼材質 | PC ABS，UL94 V0 |
| 保固 | 5 年 |
尺寸與重量
| 尺寸 W × H × D | 27 × 144 × 98 mm |
|---|---|
| 重量 | 150 g |
| 包裝尺寸 W × H × D | 35 × 170 × 115 mm |
| 包裝重量 | 185 g |
認證與標準
| 產品認證 | CE、UL、cUL、KC、WEEE、EMC |
|---|---|
| EMC 標準 | EN 55016-2-3、EN 55032 Class A、EN 61000-4 系列 |
| 安全認證 | UL 61010-1、UL 61010-2-201、CSA C22.2 |
| WEEE 分類 | IT and telecommunications equipment |
| 回收 / 廢棄處理 | 支援 |
| 防護等級 | IP20 |
