EtherCAT IO方案 MKX系列

EtherCAT Mask X系列是一款扁平化整合式 EtherCAT 工業乙太網匯流排(BUS)接口,堅固的金屬外殼提供出色的電磁屏蔽與散熱功能,確保在苛刻環境下也能可靠使用,且防護等級為 IP30。

一體式的整合設計可獨立或分佈使用,扁平化設計則可適應空間敏感場景,接線方式合理便捷,且有著豐富的訊號類型選擇。

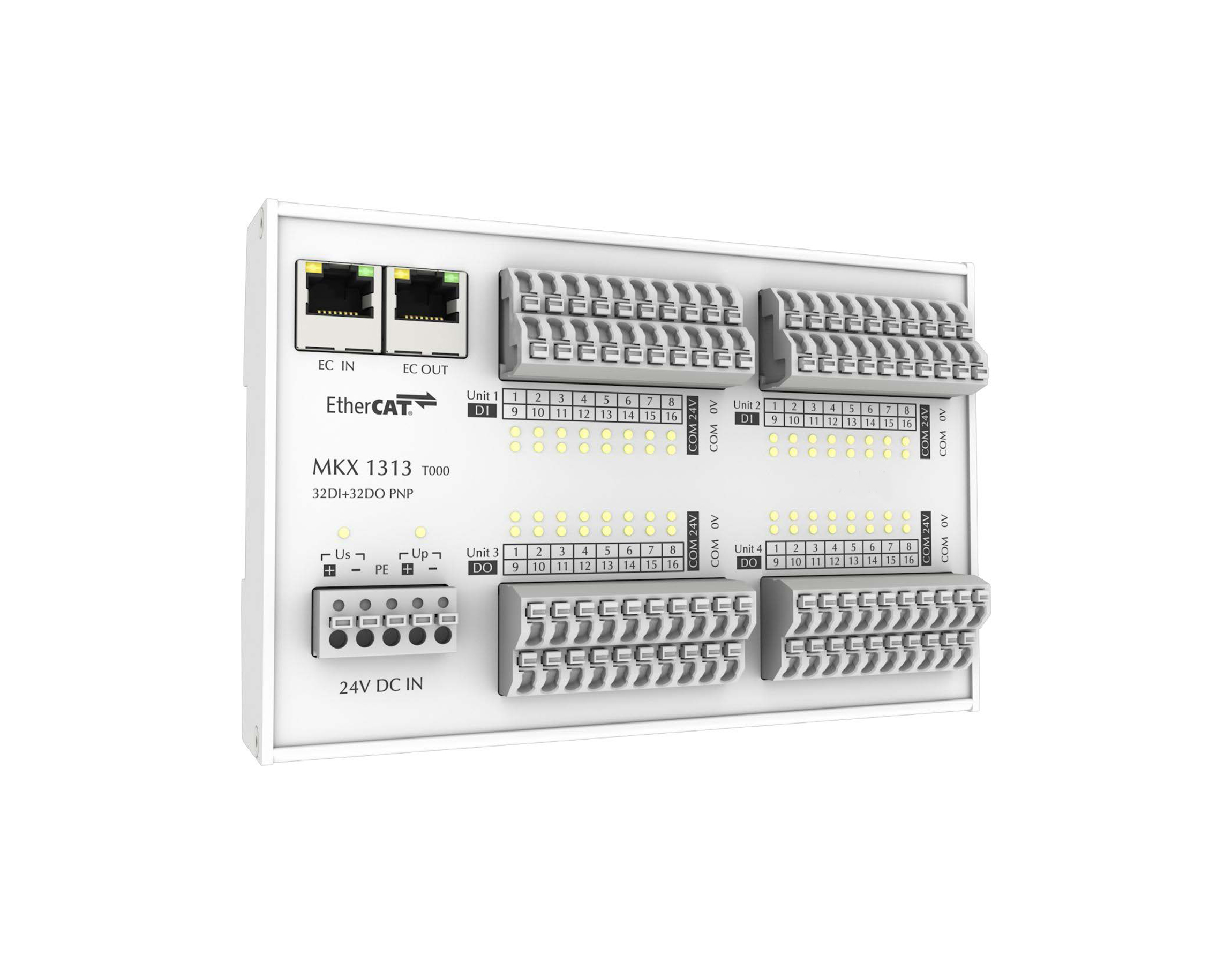

HK-MKX-1XXX系列

數字量輸入模組
快速接線端子

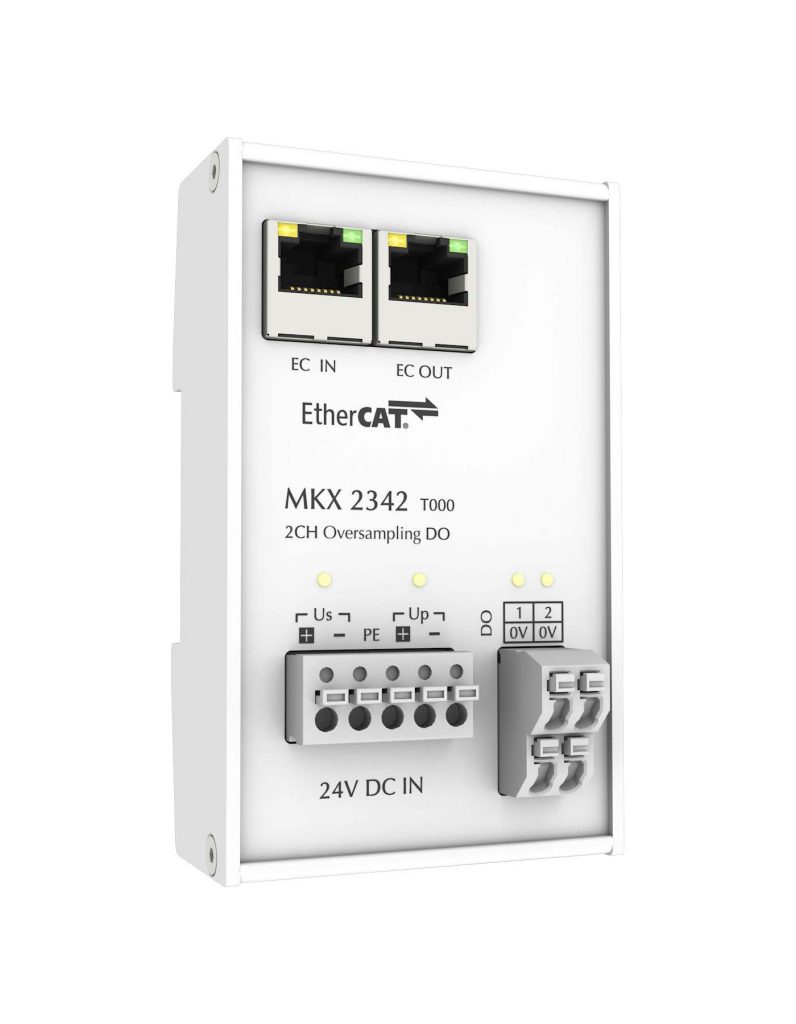

HK-MKX-2XXX系列

數字量輸出模組
快速接線端子

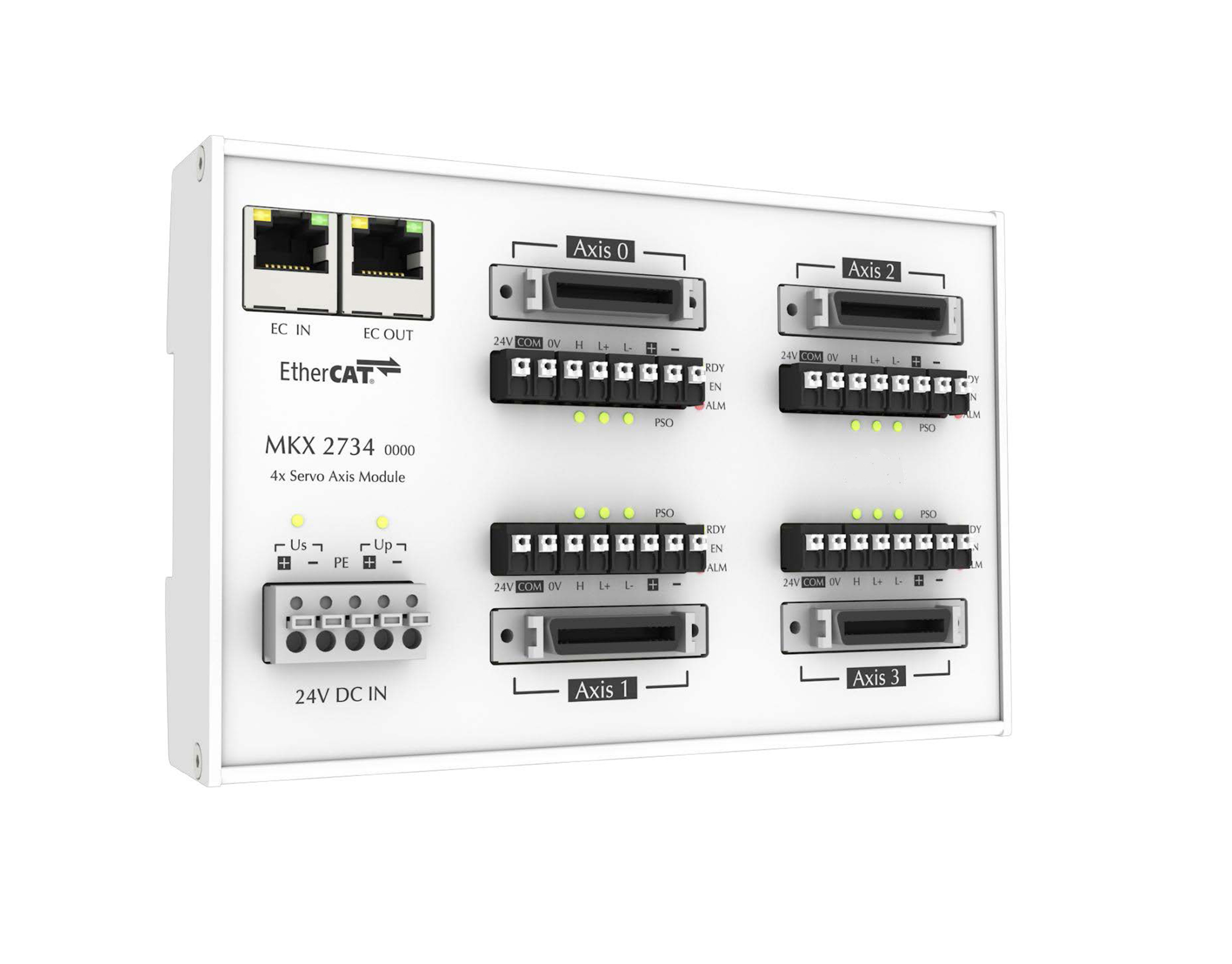

HK-MKX-27XX系列

軸脈衝輸出模組

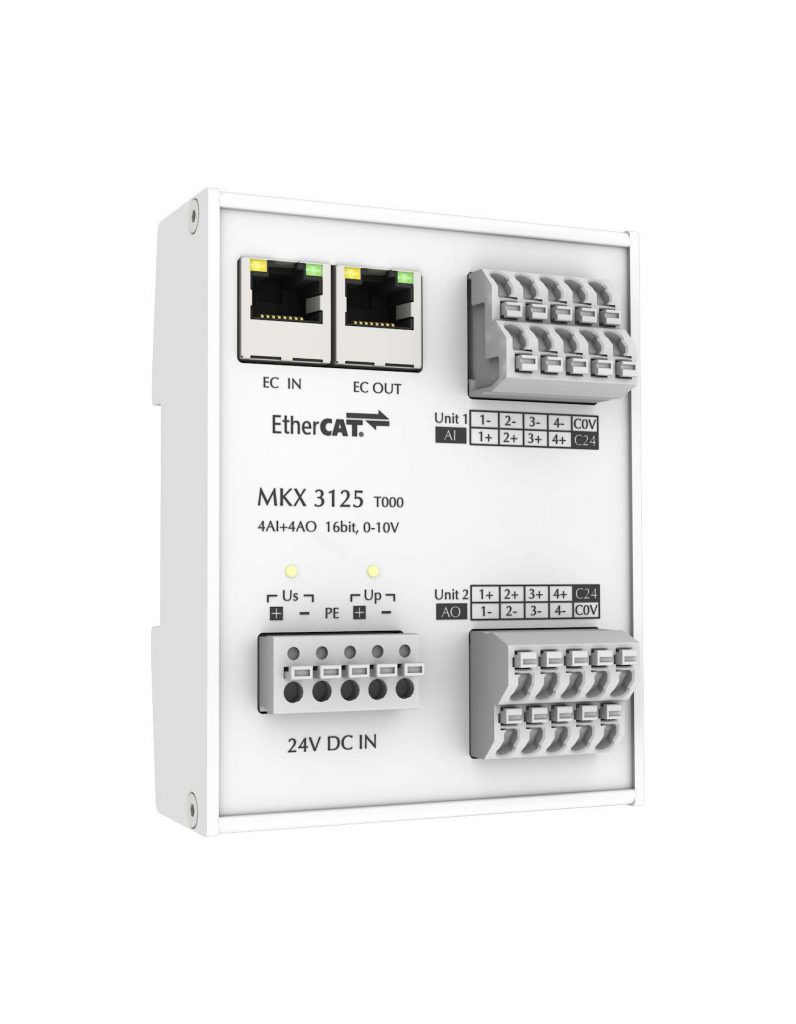

HK-MKX-3XXX系列

模擬量輸入模組
快速接線端子

EtherCAT 編碼器

HK-MK5-5002-T000

2 通道增量編碼器輸入模塊5V DC(RS422 差分, TTL), ABZ, 1MHz

EtherCAT增量編碼器輸入模組

增量編碼器是透過兩個相移90°的變化脈衝訊號,來反算出變化的位置訊息。

因此,增量編碼器是將一圈360°的軸向位移細分成獨立的增量位移,編碼器軸完全旋轉一圈由一個獨立的特殊脈衝來表示,也稱為零脈衝或Z 脈衝,增量細分的數量決定了編碼器的分辨率與位置的準確性。

HK-MK5-5002 編碼器模塊是一個用於 RS422 差分形式輸出的增量編碼器採集模塊,帶有 32 位正交解碼計數器,以及零脈衝、鎖存信號的鎖存器可讀取鎖存位置,並把計數與鎖存結果通過總線通訊傳遞給控制器,從而實現分佈式的編碼器採集。

該模塊採用 4 倍頻對所有輸入訊號的邊沿進行採樣和計算,可以進一步提高分辨率和採集精度。

尺寸緊湊,易於安裝

HK-MK5-5002-T000 採用緊湊的設計,可直接安裝到機器設備中,並可採用 35mm DIN導軌安裝。

堅固耐用,IP30 防護等級

HK-MK5-5002-T000 採用堅固的鋁合金外殼,達到IP30防護等級,並提供出色的電磁屏蔽和散熱,可以有效應對工業生產過程中惡劣環境的挑戰。
