01｜工程問題

精密設備運輸品質：從外觀檢查到性能驗證

設備外觀完整，並不足以確認運輸後的性能維持不變。精密加工設備依賴機械結構、定位系統與工具的相對位置；運輸可能使設備承受持續振動與瞬間衝擊，但實際影響仍須透過設備檢查及性能測試確認。

衝擊通常是短時間的瞬態負載，振動則可呈現持續或反覆的運動。運輸監測應依事件特性規劃量程、取樣率及紀錄模式，不能只以單一峰值或行駛里程判斷所有設備的品質。

02｜台灣研究案例

行動數位牙科技工室的實驗設計

研究由國立陽明交通大學、臺北榮民總醫院等單位的研究人員共同發表，刊載於《Journal of Dental Sciences》2025 年第 20 卷，頁碼 1008–1015。團隊以 Volkswagen Crafter 建置行動數位牙科技工室，將 Idensol 5XG 五軸牙科切削機固定於車內，評估運輸後製作單顆陶瓷牙冠的幾何精度。

設備固定方式與 MSR165 安裝位置

切削機安裝在客製化支架上，支架固定於車廂地板；本研究未在切削機與支架之間加入減振裝置，也未使用額外包覆材料。MSR165 固定在切削機頂部，用於記錄設備量測位置的三軸加速度，而非僅量測車體或外包裝。

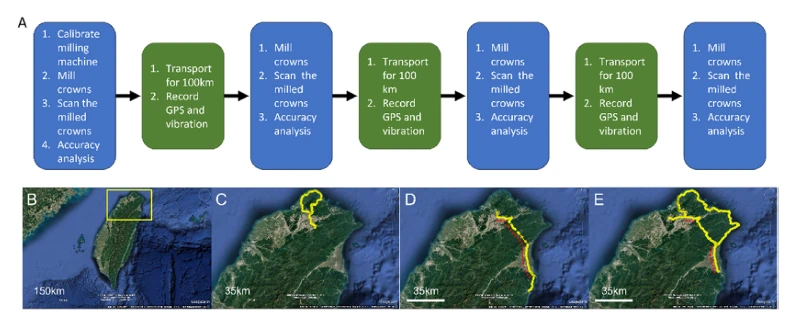

運輸路線與累積里程分組

研究依序完成標稱 100、200、300 公里的三條路線，涵蓋市區、山路及高速／快速道路。每次出發前胎壓維持 40 psi，GPS 由 MyRoute App 記錄；MSR165 的紀錄頻率在論文方法中記載為每秒一筆。

1. 建立對照：切削機校正後，製作、掃描並分析基準牙冠。
2. 第一段運輸：完成標稱 100 公里路線後，再製作與分析牙冠。
3. 第二段運輸：完成標稱 200 公里路線後，評估累積 100＋200 公里組。
4. 第三段運輸：完成標稱 300 公里路線後，評估累積 100＋200＋300 公里組。

路線名稱使用標稱距離，實際里程則如下表。因此，論文的「100＋200＋300」是累積分組標示，不能解讀為第三段路線單獨的運輸效果，也不代表精確的累積實測公里數。

加工品質的三維比對方法

各運輸階段完成後製作四顆牙冠，材料為 Amber Mill Direct 陶瓷塊。研究以 Medit T710 掃描牙冠，將掃描模型與設計 STL 模型在 Geomagic 中對齊，分別分析內表面、牙冠邊緣及咬合面。

評估指標包括幾何偏差的均方根值（RMS，單位 μm），以及偏差位於 ±50 μm 範圍內的表面面積比例。前者描述模型之間的整體幾何差異，後者描述指定容差內的面積；兩者不能互相取代。研究以變異數分析評估差異，顯著水準為 0.05。

03｜量測與品質結果

三軸運輸加速度與牙冠加工偏差

三條路線的加速度時間歷程

MSR165 紀錄顯示，三條路線均存在加速度變化。圖中的 X、Y 軸基準約為 0 g，Z 軸基準約為 1 g，反映其方向包含重力分量。若要分析動態振動，必須交代座標方向、基準與資料處理方式，不能把 Z 軸的 1 g 基準直接視為額外衝擊。

不同路線的耗時、道路類型及行駛條件並不一致。比較運輸負載時，需要同時考慮事件幅度、持續時間與紀錄設定；里程較長並不必然代表每項振動指標都較大。論文所列加速度時間積分亦不等同振動能量或設備損傷程度。

累積運輸後的牙冠幾何偏差

最終累積 100＋200＋300 公里組的內表面、邊緣及咬合面 RMS 偏差，均顯著高於對照及其他組；100 公里與 100＋200 公里組的 RMS 偏差則未與對照呈現顯著差異。但在牙冠邊緣的 ±50 μm 容差內面積比例上，100＋200 公里組已較對照及 100 公里組顯著降低，顯示判斷結果需同時交代使用的指標。

三種表面的偏差分布

偏差熱圖可補充 RMS 平均結果，呈現幾何差異的位置與方向。下列三圖依序為內表面、邊緣及咬合面，欄位沿用論文累積里程標示，每列為一個試件。綠色表示約 ±50 μm 容差帶內的區域；色階數值以 mm 表示，例如 0.05 mm 相當於 50 μm。

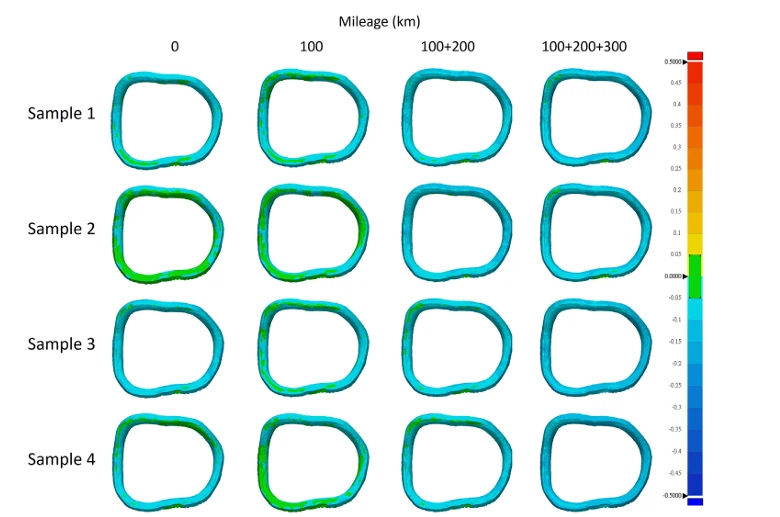

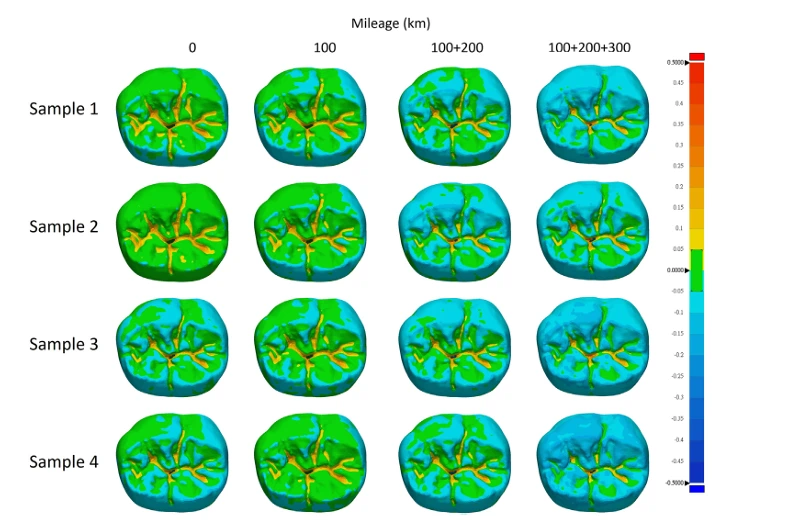

補充圖表：牙冠邊緣與咬合面偏差分布

熱圖描述的是試件與設計模型的幾何差異，不能直接當作切削機零件位移的證據。若要確認異常原因，仍需檢查夾持、進給與定位系統等環節。

04｜結果解讀

研究結果的適用範圍與量測限制

為什麼不能把 300 公里視為通用安全門檻？

論文認為，在該設備及測試條件下，前兩段累積運輸的牙冠邊緣 RMS 偏差仍低於其採用的 100 μm 參考值。然而，路線標稱、實際里程與品質分組不同，且容差內面積比例已出現變化。因此，不能把「300 公里」換算成所有 CNC 或醫療設備的保證安全距離。

• 配置範圍：研究使用單一車輛與切削機配置，未涵蓋不同機型、固定架與包裝條件。
• 樣本與順序：每階段四個牙冠，路線依序執行；里程、道路條件與累積使用等因素未完全分離。
• 改善方案：未設置不同減振或包裝方案的比較組，不能據此量化防震包裝的改善幅度。
• 機制證據：夾持與進給系統位移是論文提出的可能解釋，尚未經零件位移量測證實。
• 高頻資訊：方法記載每秒一筆，但未完整交代高頻取樣、濾波或彙整設定；不足以重建頻譜或確認全部短暫衝擊。

05｜實務應用

精密設備運輸監測與到貨驗證流程

完整流程應先定義設備驗收指標，再規劃運輸量測，最後比對性能變化。以下為宏虹整理的工程應用建議，供出貨、搬遷與包裝評估使用；並非本研究已完成的改善試驗。

1. 建立運輸前基準：記錄設備狀態、校正條件、固定方式與試加工／功能測試結果，預先定義驗收指標。
2. 設定量測條件：依目標選擇量測位置、三軸方向、量程、取樣率、紀錄模式及時間，確認電量與儲存容量。
3. 執行一致的運輸紀錄：同步保存裝卸、出發、停靠、交接時間及固定照片；需要路線資訊時使用可對時的位置紀錄。
4. 完成到貨後驗證：採用與基準一致的條件檢查設備與性能，將異常時間區段和品質變化共同檢視。
5. 改善後重複驗證：調整固定、包裝或搬運流程後，在可比較的條件下重測，逐步建立設備專屬的判斷依據。

設備製造商：建立可比較的出貨與搬遷紀錄

製造商可把運輸監測納入出貨品質檔案，將設備序號、量測位置、運輸條件與到貨性能結果一併保存。若設備持續移動，則按每次任務記錄累積運輸及維護狀態，避免只依一次運輸結果推定長期性能。

運輸與包裝業者：區分輸入負載與設備響應

包裝外側、固定架與設備本體可能呈現不同加速度。需要評估隔振效果時，可規劃同步量測並保持座標、時間與紀錄條件一致；單一位置資料只能描述該位置，不能完整推算振動傳遞效果。

若要延伸理解精密物件的包裝量測，可參考MSR165 藝術品運輸振動監測案例；不同物件的耐受條件仍需分別建立。

07｜部署與選型

Frequently Asked Questions

08｜結論與應用

建立運輸資料與設備性能之間的驗證依據

這項研究示範了以 MSR165 記錄設備運輸加速度，再以試件幾何精度評估運輸後品質的方法。對精密設備製造商與運輸包裝業者而言，關鍵是把量測、固定條件與性能驗證串接成一致的流程，累積可比較、可追溯的資料。

參考資料與圖表來源

Chen H, Tang P-F, Lee S-Y, Lin Y-M. Accuracy of single ceramic crowns milled on a mobile digital dental laboratory after transportation over varying distances. Journal of Dental Sciences. 2025;20:1008–1015. DOI：10.1016/j.jds.2024.11.031。

本文依上述研究整理方法與結果；宏虹提供研究所需設備及技術支援，實務監測流程為應用建議。研究圖片與資料依 CC BY 4.0 授權引用，圖 2 完整呈現，路線表譯為繁體中文；各圖保留來源標示。
