Pico 汽車示波器診斷案例
一輛 2019 年 Audi A4 出現引擎故障燈與加速無力，並讀取到 P0087「燃油軌／系統壓力過低」故障碼。即使先後更換低壓油泵、高壓油泵及油軌壓力感測器，問題仍未排除。本案例透過燃油壓力、計量閥控制訊號與工作電流量測，最後確認車輛同時存在高壓油泵與引擎控制模組故障。
故障現象與既有維修紀錄

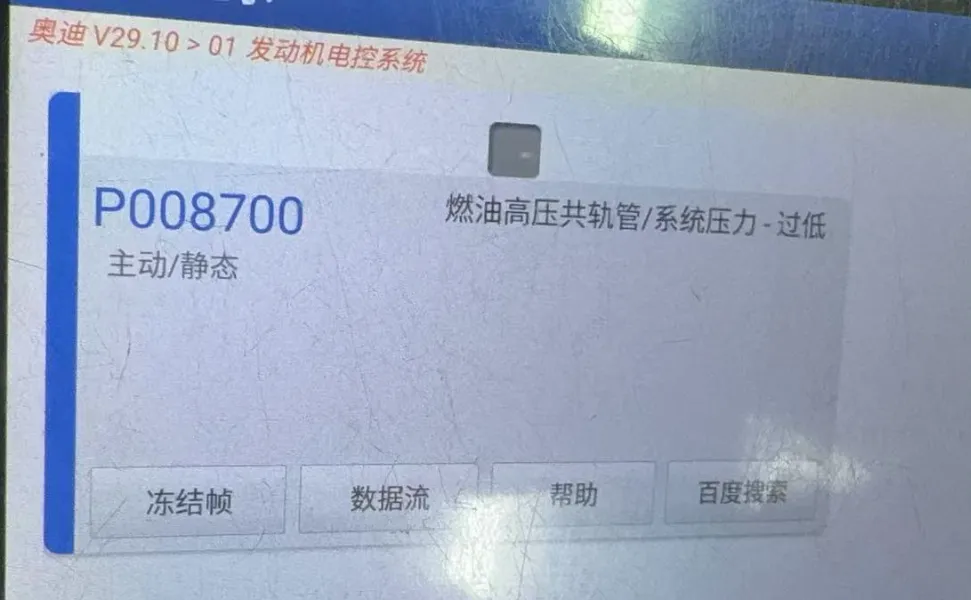

本次診斷車輛為一輛 2019 年 Audi A4。車輛行駛時亮起引擎故障燈，並伴隨加速無力。透過診斷儀讀取引擎控制模組（ECU），發現系統儲存 P0087 故障碼。
更換多項零件後，故障仍未排除
在本次量測前，車輛已接受多次維修。維修端曾更換或檢查下列部件：
- 低壓燃油泵。
- 拆車高壓油泵。
- 全新原廠高壓油泵。
- 高壓油軌壓力感測器。
- 高壓油泵驅動凸輪與頂筒。
然而，更換上述零件後，P0087 與加速無力仍持續出現。這表示診斷不能只停留在更換零件，而應進一步比較燃油壓力、控制訊號、工作電流與機械運動之間的關係。
Audi A4 P0087 故障診斷流程
本案例依照「低壓供油、高壓建立、控制訊號、工作電流及機械位置」的順序進行檢查，避免只根據故障碼推測零件。
-
確認低壓燃油供應狀態
首先使用壓力錶檢查低壓燃油系統，確認高壓油泵前端是否有足夠且穩定的燃油供應。
量測結果顯示低壓端可以建立壓力，因此低壓供油並非本次故障的首要疑點。不過，單次靜態壓力正常，仍不能完全取代動態負載下的壓力波形判讀。

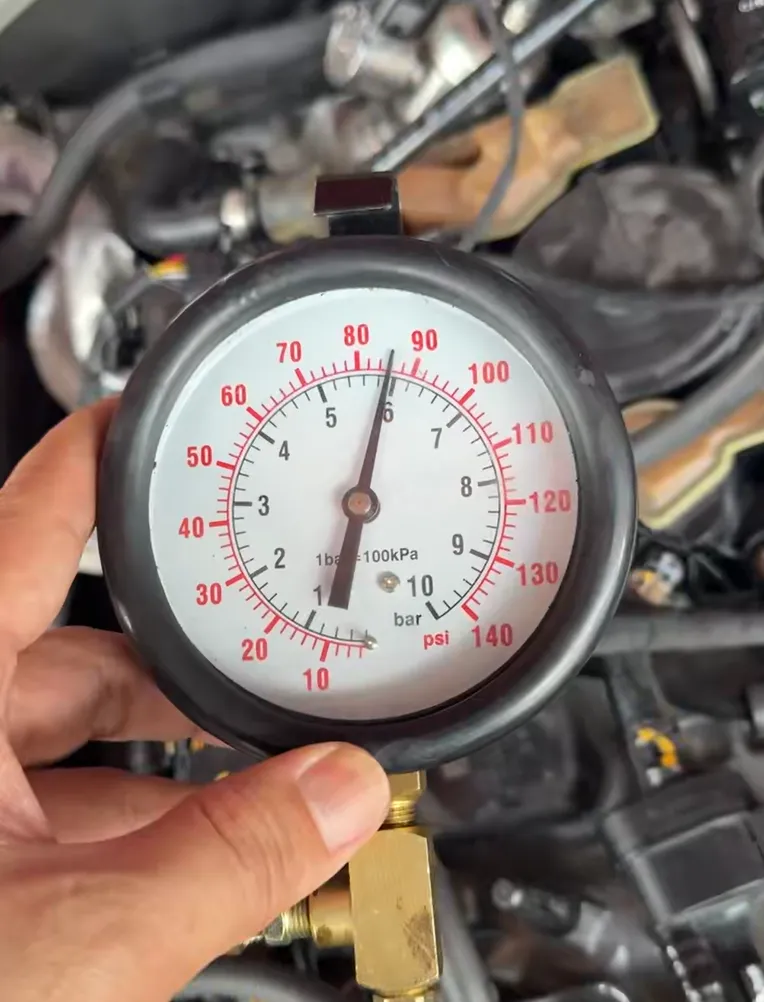

圖 2：使用壓力錶確認低壓燃油供應。 -
比較高壓油軌的目標值與實際值
接著透過診斷儀讀取高壓油軌壓力資料，確認實際壓力未達當下工況的預期值。
燃油軌壓力會受到引擎轉速、負載、溫度與控制策略影響，因此不應將單一數值視為所有車型、所有工況都適用的固定標準。正確做法是依該車型維修資料，比較相同工況下的目標壓力與實際壓力。

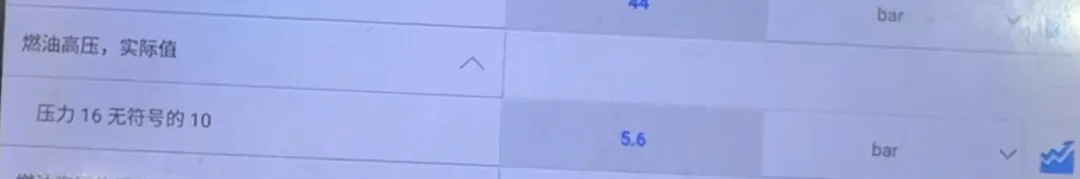

圖 3：診斷儀讀取的高壓油軌壓力資料。 -
釐清高壓油泵的工作原理
為了判斷油泵本體或控制訊號是否異常，需要先理解常開型高壓油泵建立壓力的過程。
- 進油行程：柱塞下行，低壓燃油經進油通道進入高壓腔。
- 回油行程：柱塞開始上行，但計量閥尚未關閉，部分燃油回流至低壓端。
- 加壓行程：ECU 控制計量閥關閉，使高壓腔形成密閉空間，柱塞繼續上行並建立高壓。
- 輸出行程：當高壓腔壓力達到條件後，燃油輸送至高壓油軌。
高壓油泵柱塞由凸輪軸偏心輪驅動，因此柱塞運動、計量閥控制與壓力變化之間具有明確的時間關係。若只觀察其中一個訊號，可能無法判斷控制時機是否正確。
圖 4：常開型高壓油泵的工作原理。

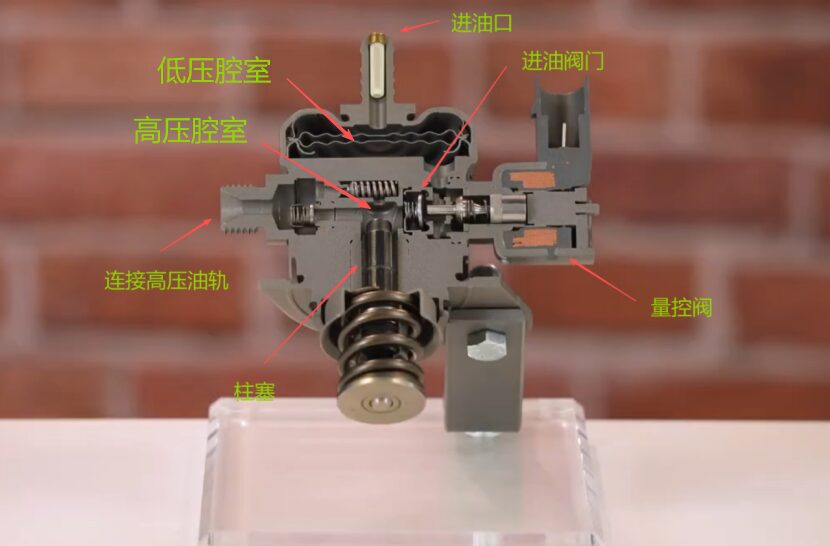

圖 5：常開型高壓油泵的柱塞與計量閥結構。 -
使用 Pico 汽車示波器進行同步量測
為了比較機械壓力與電氣控制的時間關係，本案例使用 Pico 汽車示波器同步量測三組訊號：
- A 通道：高壓油泵計量閥控制訊號。
- B 通道：透過 WPS500X 壓力感測器量測低壓燃油壓力。
- C 通道：排氣凸輪軸位置訊號。
透過多通道同步量測，可以將計量閥關閉時機、柱塞運動位置與燃油壓力變化放在同一時間軸比較。

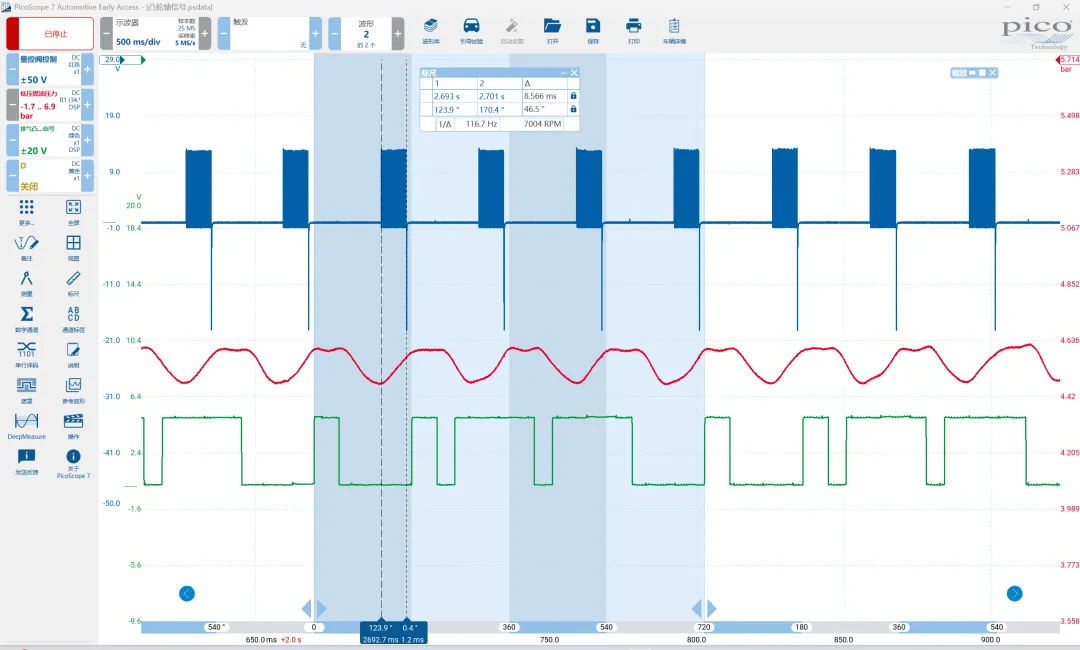

圖 6：故障車輛的多通道同步量測波形。 波形顯示 ECU 控制計量閥的時機略為提前，但控制區間仍位於高壓油泵柱塞的上行階段。當時低壓燃油供應也能建立壓力，依照系統運作邏輯，高壓油泵原本應具備建立高壓的條件。
然而，實際高壓油軌壓力仍未達到預期，因此需要進一步檢查計量閥的驅動方式與工作電流。
-
檢查計量閥控制訊號
放大計量閥控制波形後，可觀察到下列異常：
- 未呈現預期的啟動階段驅動。
- 維持階段的正佔空比約為 7.6%。
- 控制訊號無法讓計量閥進入預期工作狀態。

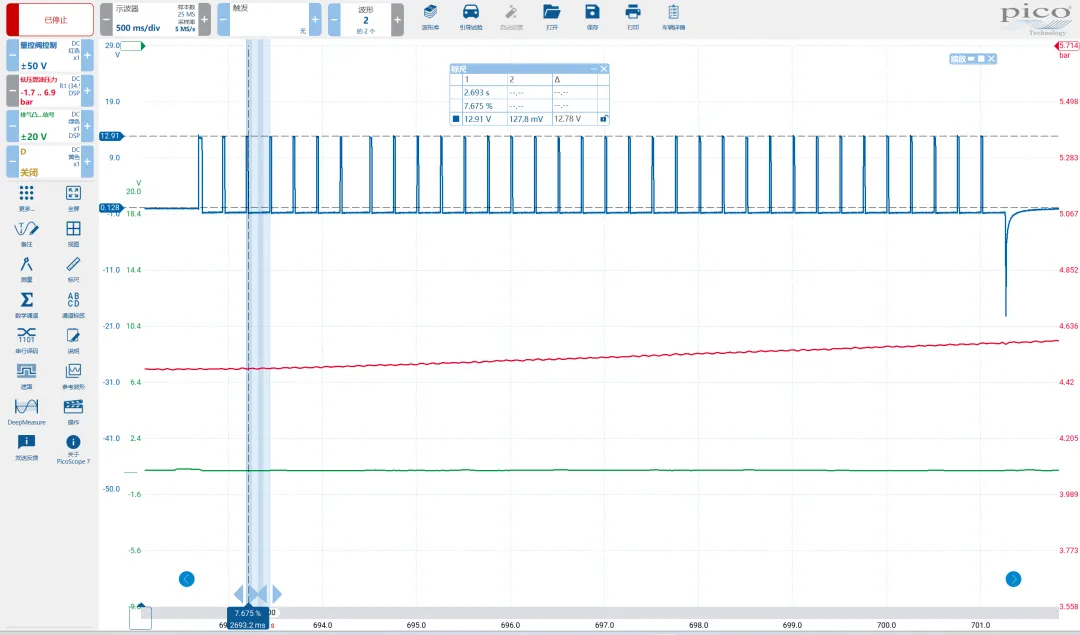

圖 7：故障狀態下的計量閥控制訊號。 -
同步量測計量閥工作電流
控制波形只能顯示驅動訊號的變化，還需要量測工作電流，確認計量閥實際獲得的驅動能量。
本次量測顯示計量閥工作電流約為 0.28 A，明顯低於修復後量測到的工作電流，表示 ECU 控制端或相關驅動電路存在異常。

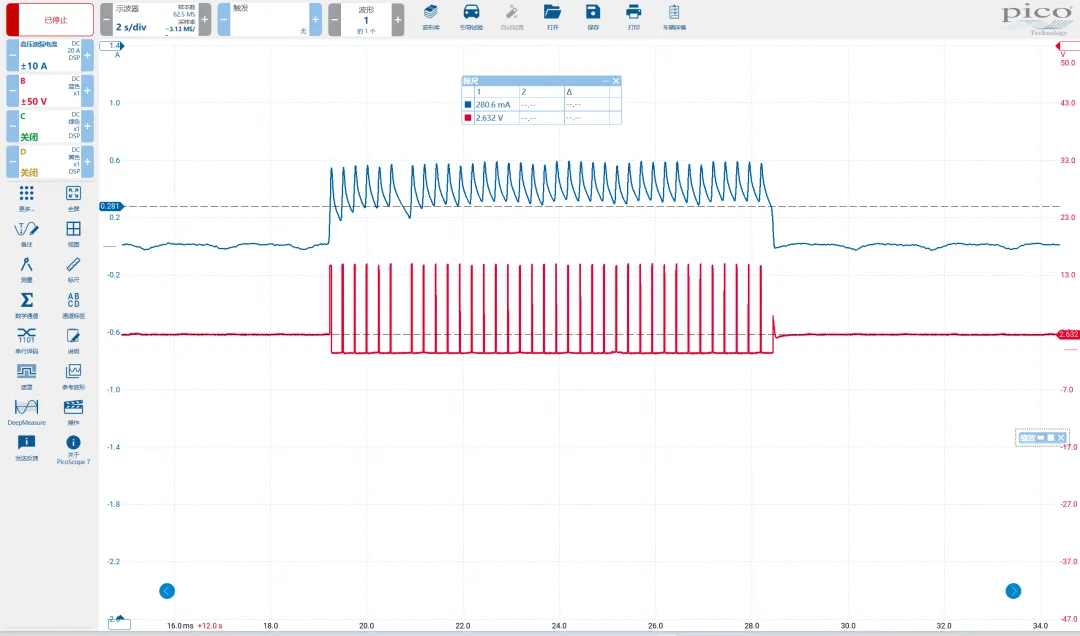

圖 8：高壓油泵計量閥的工作電流量測結果。 -
分別驗證 ECU 與高壓油泵
計量閥控制電流異常，將診斷方向指向 ECU 或相關控制電路。然而，這項證據仍不能直接證明高壓油泵本體正常。
因此，技術人員進一步對高壓油泵進行獨立驗證。結果顯示，即使人為控制計量閥關閉，高壓油泵仍無法正常建立所需壓力。
至此確認，本車不是單一零件故障，而是同時存在控制端與機械壓力端異常。
故障原因與排除結果
綜合壓力、控制訊號與工作電流量測結果，本次 P0087 為複合型故障，包含兩個故障點：
- 高壓油泵異常：油泵無法在指定條件下正常建立高壓。
- 引擎控制模組異常：ECU 未正常驅動高壓油泵計量閥。
更換高壓油泵與引擎控制模組後，燃油系統恢復正常，P0087 與加速無力不再出現。

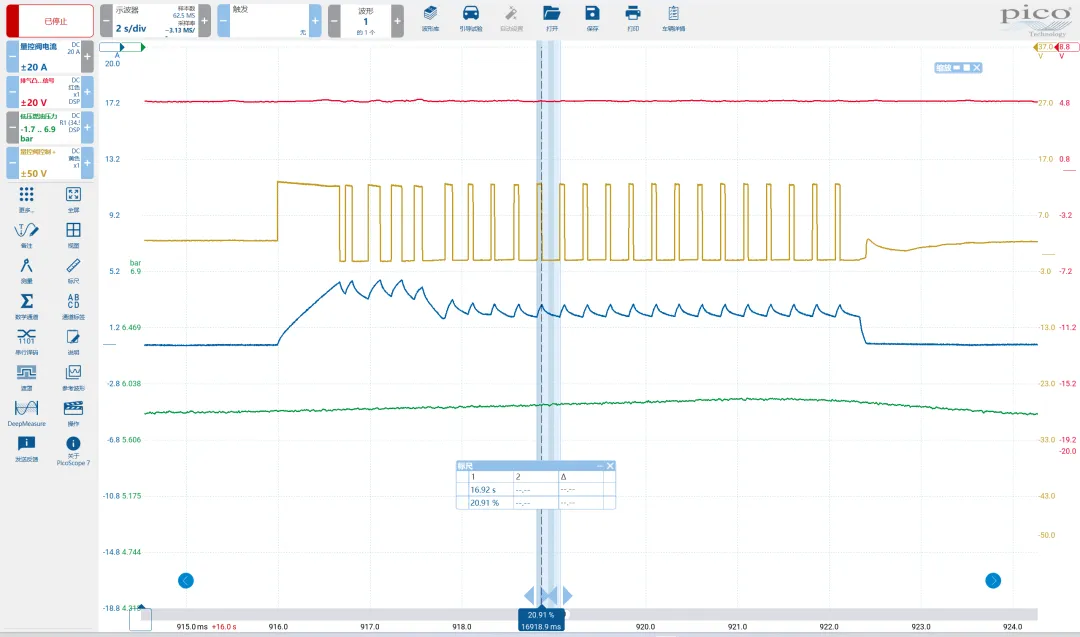

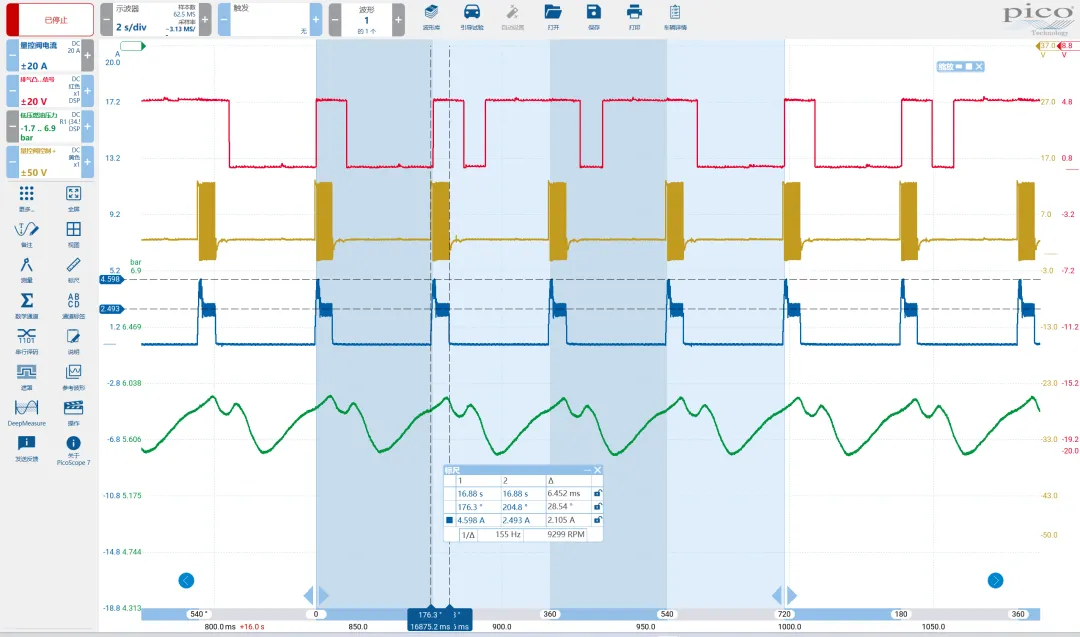

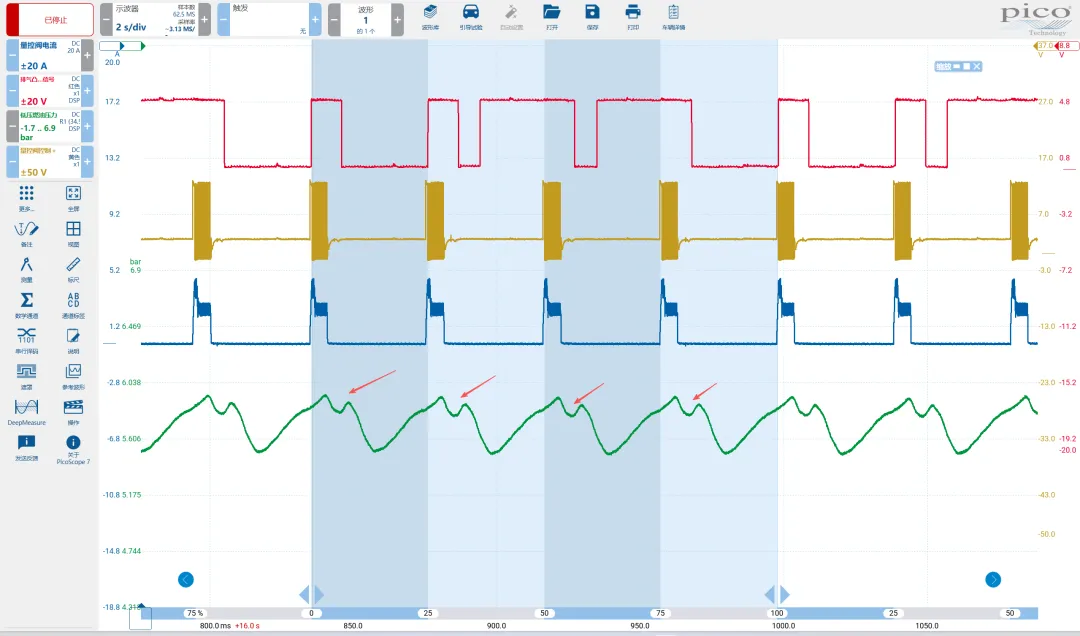

| 量測項目 | 故障狀態 | 修復後狀態 |
|---|---|---|
| 計量閥啟動驅動 | 未呈現預期驅動 | 啟動階段恢復 |
| 計量閥工作電流 | 約 0.28 A | 啟動階段約 4.5 A，維持階段約 2.5 A |
| 控制訊號正佔空比 | 約 7.6% | 約 20.9% |
| 燃油高壓 | 無法正常建立 | 恢復正常 |
| 車輛症狀 | P0087、故障燈、加速無力 | 故障排除 |
這個 P0087 案例有哪些診斷重點？
- 故障碼不等於故障零件： P0087 指向燃油壓力不足，但不能只憑故障碼判定高壓油泵損壞。
- 不能只比較單一壓力值： 應確認量測工況，並比較該車型在相同條件下的目標值與實際值。
- 換過零件仍要重新驗證： 過去曾經更換零件，不代表該系統已經被完整排除。
- 電壓與電流應一起量測： 有控制訊號不代表計量閥獲得足夠的實際驅動電流。
- 使用共同時間軸判讀： 壓力、計量閥控制、工作電流與凸輪軸位置應同步比較。
- 發現一個故障點後仍要繼續驗證： 本案例同時存在 ECU 與高壓油泵異常，屬於複合型故障。
Audi A4 P0087 常見問題
P0087 故障碼代表什麼？
P0087 表示引擎控制系統判定燃油軌或燃油系統壓力低於預期。故障可能來自低壓供油、高壓油泵、壓力感測器、計量閥、線路或 ECU，不能只憑故障碼判定特定零件損壞。
P0087 一定是高壓油泵故障嗎？
不一定。高壓油泵只是可能原因之一。診斷時還需要檢查低壓燃油供應、油軌壓力感測器、計量閥控制訊號、工作電流、相關線路與 ECU。
為什麼更換高壓油泵後仍然出現 P0087？
可能仍存在其他故障點，也可能尚未確認替換零件、控制訊號或線路狀態。本案例便同時存在高壓油泵與 ECU 異常，因此只更換其中一項無法完整排除問題。
診斷燃油壓力過低時，為什麼需要量測電流？
控制線上有電壓變化，不代表計量閥實際獲得足夠驅動。量測工作電流可以進一步確認 ECU 驅動、線路負載與執行元件的工作狀態。
汽車示波器在燃油系統診斷中有什麼作用？
汽車示波器可以同步觀察燃油壓力、計量閥控制、工作電流及凸輪軸位置，協助判斷異常來自機械壓力端、電氣控制端，或同時存在多個故障點。
