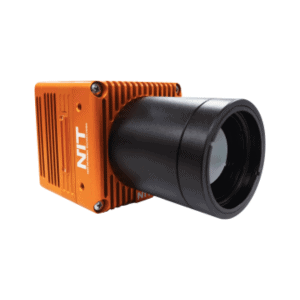

TACHYON 16K 相機
TACHYON 16K 相機 & TACHYON 16K 相機升級版，具有高速幀速率（最大 4,000 fps）的非製冷 MWIR 128×128 像素紅外攝像機。
技術規格
| 紅外探測器 | 帶數字總線和非製冷操作的 VPD PbSe FPA |
|---|---|
| FPA格式 | 128×128 像素（共 16384 個） |
| 像素大小 | 50 um（方形） |
| 光譜範圍 | 中波紅外（1.0 至 5.0 微米） |
| 檢測峰值波長 | 3.7微米 |
| 最低檢測溫度 | 100℃ |
| 數據通訊 | 14 位 |
| 通訊接口 | 支持 PoE 的 GigE VISION 2.0 |
Facebook
Twitter
LinkedIn
一、概述
TACHYON 16K 相機 & TACHYON 16K 相機升級版，128×128像素高速非制冷红外相機，幀速率可達4000张每秒，最大化增值您的設備，節約成本，確保工業4.0的完全集成。
二、產品特點
- 具有高速幀速率（最大 4,000 fps）的非製冷 MWIR 128×128 像素紅外攝像機
- 最大的附加值和可負擔性，以確保完全集成到 INDUSTRY 4.0 應用程序中
- 可配置的 ROI 窗口（允許更快的幀速率）
- 多種工業應用：機器視覺、AM/激光過程監控、氣體檢測、QA
三、常用規格
| 紅外探測器 | 帶數字總線和非製冷操作的 VPD PbSe FPA |
|---|---|
| FPA格式 | 128×128 像素（共 16384 個） |
| 像素大小 | 50 um（方形） |
| 光譜範圍 | 中波紅外（1.0 至 5.0 微米） |
| 檢測峰值波長 | 3.7微米 |
| 最低檢測溫度 | 100℃ |
| 數據通訊 | 14 位 |
| 通訊接口 | 支持 PoE 的 GigE VISION 2.0 |
| 扳機 | 輸入/輸出（通過擴展端口） 注意：I/O 擴展端口電纜作為附加附件提供 |
| 幀率 | TACHYON 16k CAMERA：每秒 2000 張圖像（最大 @128×128），隔行掃描 TACHYON 16k CAMERA PLUS：每秒 4000 張圖像（最大 @128×128），快照 採集幀率取決於所使用的配置 允許使用更高的幀率嵌入式 ROI 窗口函數 |
| 起始時間 | 不到 10 秒 |
| 力量 | 8 W（包括電源的 PoE 注入器） |
| 外殼 | 金屬，帶光學接口 CS-mount、後連接器和三腳架螺絲 |
| 光學 | 帶增透膜的矽鏡片 (1 – 5 um)，f=35 mm，F#1.1，FoV：10.5ºx10.5º，手動對焦。CS 接口，可更換（標準選項） 要求額外的鏡頭選項 |
| 尺寸（不含鏡頭，毫米），重量 | 66 x 62 x 62 400 克 |
| 軟件 | NIT 軟件套件（採集和可視化） |
| 其他信息 | 用於 1 pt 偏移校正的機械快門 與 GenICam 標準 圖像窗口兼容的相機 |
| 該系統包括 | TACHYON 16k 相機，帶光學元件 f=35 mm（標準選項） 1x 電纜以太網 Cat6e 1x PoE 注入器（電源） 軟件套件 |
| 其他配件（請聯繫我們了解可用性信息） | 電纜 以太網 Cat6e GigE Vision 帶鎖定螺釘 電纜 I/O 擴展端口 用於外殼冷卻的外部 水冷頭 冷卻外殼（水、空氣） |
四、型號比較
| TACHYON 16K 相機 | TACHYON 16K 相機增強版 | |
| 最大幀率 | 每秒 2000 張圖@128×128使用嵌入式 ROI 窗口功能允許更高的幀速率 | 每秒 4000 張圖@128×128 使用嵌入式 ROI 窗口功能允許更高的幀速率 |
| 窗口模式 | 128×128 64×64（FPA中心） 32×32（FPA中心） 1×128（FPA中心） |
ROI 的大小和位置：可通過 SW 配置 |
| 採集方式 | 128×128：隔行模式 64× 64、32×32、1 ×128：快照採集 |
所有模式：快照採集 |
| NUC校正表 | 軟件修正 | 硬件校正（存儲 4 個表） |
| 數據傳輸方式 | 原始數據，14 位 | 可選： – RAW 數據，14 位 – NUC 校正，16 位 – 高速模式 RAW/NUC：12 位 |
