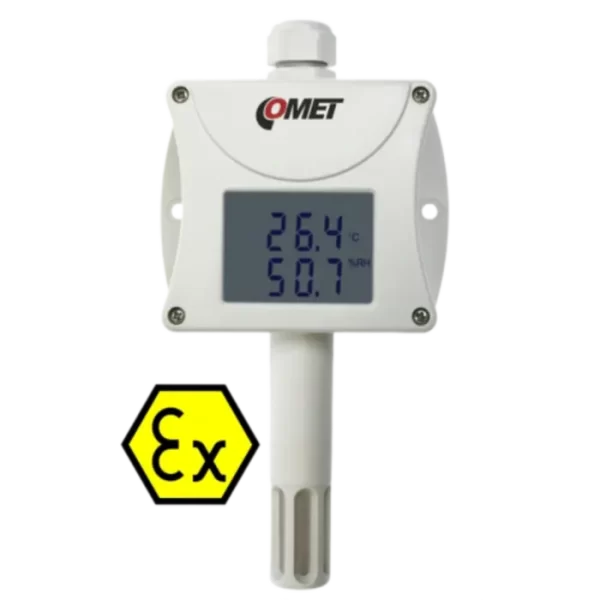

COMET T3110Ex 本安型溫濕度傳送器｜ATEX認證、雙路4–20 mA
COMET T3110Ex是一款具ATEX認證的本安型溫濕度傳送器，採一體式感測探棒，內建溫度與相對濕度感測器，無須另接外部探棒。溫度量測範圍為−30～+80 °C，相對濕度為0～100 % RH，溫度精度為±0.4 °C，並支援露點、絕對濕度、比濕、混合比與比焓計算。雙行LCD可供現場讀值，主機工作溫度為−30～+60 °C。
T3110Ex提供兩路彼此電氣隔離的4–20 mA二線式輸出，可分別設定溫度、相對濕度或濕度計算值及對應範圍，整合相容PLC與製程監控系統。採9～30 VDC供電，使用時須依ATEX認證條件確認場所分類與本安迴路配置；主機外殼防護等級為IP65，感測部位為IP40。
適用場域
以下為可評估的應用方向，實際使用須符合產品認證標示與現場安裝條件：
- 化工設備周邊環境監測
- 塗裝與塗料作業區
- 溶劑儲存空間
- 符合認證條件的可燃性粉塵場所
- 危險區域通風與環境監測
- PLC與製程監控系統整合
描述
產品概述
COMET T3110Ex 本安型溫濕度傳送器｜ATEX、內建感測器、雙路 4–20 mA
COMET T3110Ex 是具 ATEX 認證的本質安全型溫濕度傳送器，內建溫度與相對濕度感測器，採 75 mm 一體式感測桿設計。溫度量測範圍為 −30～+80 °C，相對濕度為 0～100 % RH；主機工作溫度為 −30～+60 °C，使用時須符合認證與溫濕度條件。
提供兩路彼此電氣隔離的 4–20 mA 電流迴路，每路採兩線式接法，可指定溫度、相對濕度或露點等計算值。具雙行 LCD，供電為 9～30 VDC，I1 迴路須供電以維持量測運作。透過 TSensor 與另購 SP003 USB 設定線調整參數時，須於非危險區域進行。
核心功能
整合本安型量測與電流迴路
ATEX 本安型設計
具 FTZÚ 13 ATEX 0189X 證書，標示涵蓋 3G 與 3D 類別。選型須比對現場危險區域、氣體或粉塵群組及溫度要求。
內建溫濕度量測
內建溫度與相對濕度感測器，無須另接纜線探棒。感測端與電子主機的溫度限制須分別確認，壁掛時感測器保護罩朝下。
雙路隔離電流輸出
兩路 4–20 mA 迴路彼此電氣隔離，可分別指定量測或計算值。各迴路須供電，且 I1 必須接通以維持量測運作。
LCD 與濕度計算
雙行 LCD 可顯示溫度、相對濕度或計算值，亦可關閉。支援露點、絕對濕度、比濕、混合比與比焓；設定須於非危險區域進行。
應用場域
符合認證條件的危險區域環境監測
可評估用於下列場域的空氣溫濕度監測。是否適用須依現場區域分類、氣體或粉塵群組、溫度及本安迴路設計確認；感測元件應避免腐蝕性氣體、液體接觸與凝結。
- 01化工設備周邊環境
- 02塗裝與塗料作業空間
- 03溶劑儲存區域
- 04可燃性粉塵相關空間
- 05危險區域通風環境
- 06PLC 與製程監控整合
系統選型提醒
確認 ATEX 標示與本安迴路配件
選型時請提供危險區域分類、氣體或粉塵群組、溫度條件及接收設備。本安迴路須確認安全柵或相關設備的電氣參數、纜線參數及總負載，可評估選配 ZbC2+ 齊納安全柵。主機外殼須避免容易累積靜電的安裝環境，僅以濕布清潔；SP003 設定與手冊所述 Info 模式操作須在非危險區域進行。
技術規格
COMET T3110Ex 規格參數
| 分類 | 項目 | 內容 |
|---|---|---|
| 溫度 | 量測範圍 | −30～+80 °C |
| 精度 | ±0.4 °C | |
| 解析度 | 0.1 °C | |
| 相對濕度 | 量測範圍 | 0～100 % RH；須符合溫濕度組合限制，避免凝結 |
| 精度 | ±2.5 % RH，於 23 °C、5～95 % RH | |
| 解析度 | 0.1 % RH | |
| 溫度補償 | 全溫度範圍 | |
| 濕度計算 | 露點範圍 | −60～+80 °C |
| 露點精度 | ±1.5 °C，於環境溫度＜25 °C、RH＞30% | |
| 露點解析度 | 0.1 °C | |
| 其他計算值 | 絕對濕度、比濕、混合比、比焓 | |
| ATEX 與本安參數 | 證書 | FTZÚ 13 ATEX 0189X |
| 氣體標示 | II 3G Ex ic IIC T6 Gc | |
| 粉塵標示 | II 3D Ex ic IIIB T85°C Dc | |
| 手冊列示標準 | EN 60079-0:2018、EN 60079-11:2012 | |
| 每路輸入本安參數 | Ui = 30 V；Ii = 100 mA；Pi = 1 W | |
| 其他本安參數 | Io = 22 mA；Ci 約 0；Li 約 0，依手冊與認證文件 | |
| 特殊使用條件 | 避免外殼靜電累積；僅以濕布清潔；完整條件依認證文件 | |
| 輸出與設定 | 輸出 | 2 × 4–20 mA，兩路迴路彼此電氣隔離 |
| 接線與供電 | 每路採兩線式接法；I1 必須供電以維持量測運作 | |
| 出廠 I1 對應 | 4～20 mA 對應相對濕度 0～100 % RH | |
| 出廠 I2 對應 | 4～20 mA 對應溫度 −30～+80 °C | |
| 可指定輸出值 | 溫度、相對濕度或濕度計算值；對應範圍可調 | |
| 設定方式 | TSensor 免費設定軟體與另購 SP003 USB 設定線，僅於非危險區域操作 | |
| 顯示 | 雙行 LCD，可顯示量測或計算值，可關閉 | |
| 錯誤狀態輸出 | 低於 3.8 mA 或高於 22 mA，依錯誤狀態 | |
| 迴路負載條件 | Rc［Ω］＜40 × Uss［V］−360；Rc 含接收端、安全柵及纜線電阻，Uss 為供電電壓 | |
| 感測器與結構 | 感測器配置 | 內建溫度與相對濕度感測器；一體式感測桿 |
| 感測桿長度 | 75 mm | |
| 重量 | 約 150 g | |
| 主機尺寸 | 88.5 × 170 × 39.5 mm | |
| 防護等級 | 電子外殼 IP65；感測部位 IP40 | |
| 安裝 | 壁掛；感測器保護罩朝下 | |
| 一般規格 | 供電 | 9～30 VDC；須同時符合本安迴路條件 |
| 主機工作溫度 | −30～+60 °C | |
| 感測端工作溫度 | −30～+80 °C；須符合使用環境及認證條件 | |
| 保固 | 3 年 |
感測端量測範圍不等同電子主機工作溫度，也不取代危險區域的適用性判定。ATEX 證書包含特殊使用條件，完整本安迴路須連同安全柵、接收設備與纜線參數核對。IP65 僅適用電子外殼，感測部位為 IP40。類比輸出指定範圍設於量測範圍內時，手冊所列精度亦適用於類比輸出。
標準交付內容
到貨包含
- COMET T3110Ex 主機，含內建溫濕度感測器
- 使用說明書
- 可追溯校正證書
- TSensor 免費設定軟體
選配與技術文件
依現場需求確認
- ZbC2+ 齊納安全柵（另購，須確認迴路相容性）
- SP003 USB 設定線（另購，限非危險區域使用）
- F0000、F5200、F5300 感測器保護罩（依需求選配）
- 相容迴路供電、接收設備與溫濕度校正服務
- ATEX 證書、補充文件、操作手冊與接線文件可向宏虹洽詢
常見問題
COMET T3110Ex FAQ
T3110Ex 需要另接溫濕度探棒嗎？
不需要。T3110Ex 內建溫度與相對濕度感測器，採 75 mm 一體式感測桿設計。安全柵、設定線與供電及接收設備須依迴路需求另行配置。
T3110Ex 可以直接取代一般溫濕度傳送器嗎？
選型須確認現場危險區域與 ATEX 標示相符，並核對安全柵、接收設備與纜線的本安參數。不能只依 4–20 mA 輸出或供電電壓判斷整套系統相容性。
可以只使用一路輸出嗎？
可以，但 I1 迴路必須供電，因為 I1 同時供應量測部分。可將 I1 設為所需量測或計算值；不能只供電給 I2 而讓 I1 斷開。
可以在危險區域用 USB 設定線調整參數嗎？
不可以。手冊規定使用 SP003 USB 設定線調整 T3110Ex 只能在非危險區域進行。可透過 TSensor 指定輸出項目、對應範圍與 LCD 顯示設定。
T3110Ex 的量測範圍與工作溫度如何判讀？
溫度量測及感測端工作範圍為 −30～+80 °C，但 T3110Ex 電子主機的環境溫度須維持 −30～+60 °C。量測範圍不能用來放寬主機工作條件或 ATEX 使用限制。避免感測元件接觸液體、腐蝕性氣體與凝結；主機外殼須避免靜電累積，並依手冊以濕布清潔。
選型與報價
確認 T3110Ex 的危險區域與本安迴路需求
提供危險區域分類、氣體或粉塵群組、溫濕度條件、主機安裝位置、安全柵與接收設備規格，宏虹可協助確認 T3110Ex 選型、配件及系統整合。
