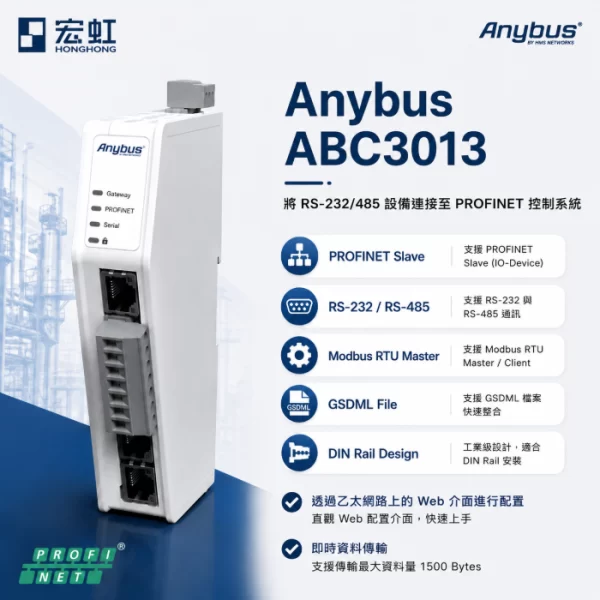

Anybus ABC3013-A PROFINET 通訊轉換模組
功能概述 :
Anybus ABC3013-A PROFINET 通訊轉換模組可將 RS-232 或 RS-485 串列通訊設備快速整合至 PROFINET 工業網路，協助企業在無需修改既有設備硬體的情況下完成設備聯網與系統升級。透過內建的協議轉換功能，可實現 Modbus RTU 與客製化串列通訊協議與 PROFINET 控制系統之間的資料交換，大幅降低設備開發與整合成本。
產品支援 PROFINET IO-Device、Modbus RTU Master、即時資料交換及 Web 圖形化設定介面，可快速完成通訊設定與設備部署。搭配雙 RJ45 網路埠、Daisy Chain 串接能力及工業級可靠設計，廣泛應用於 PLC 控制系統、機械設備、感測器、變頻器及智慧製造環境，協助企業提升設備互通性與工廠自動化效率。
描述
輕鬆將既有串列設備接入 PROFINET 工業網路
Anybus ABC3090-PN 與 ABC3013 可將 RS-232 或 RS-485 串列通訊設備快速整合至 PROFINET 控制系統，無需修改設備硬體或重新開發通訊協議。
透過直覺化網頁設定介面與成熟的協議轉換技術，可大幅縮短設備聯網時間， 降低系統整合成本。
適用於 PLC、感測器、變頻器、條碼機、RFID 讀取器、工業秤重設備及各類串列通訊設備。
為什麼選擇 Anybus ABC3090-PN / ABC3013？
支援 RS-232 與 RS-485 設備整合
可將標準 Modbus RTU 或客製化串列通訊協議轉換至 PROFINET 網路， 延續既有設備價值。
快速設定，無須撰寫程式
提供 Web 圖形化設定介面與拖放式資料建構工具， 快速完成通訊設定與資料交換規則建立。
高效能 PROFINET 資料交換
支援 PROFINET IO-Device，雙埠 RJ45 設計， 提供穩定且高速的工業網路通訊能力。
高相容性與擴充能力
支援最多 32 個 Modbus RTU 從站設備與 150 組 Modbus 指令， 適用於複雜工業應用環境。
產品功能特色
技術規格
通訊規格
| 串列介面 | RS-232 / RS-485 |
|---|---|
| 通訊模式 | Modbus RTU Master / Client |
| 支援協議 | Modbus RTU、Request / Response、Produce / Consume |
| 鮑率 | 1200 ~ 128000 bit/s |
| 最大從站數量 | 31 |
| 最大節點數 | 31 |
| 串列連接器 | 1 × 7-pin Phoenix 5.08 mm |
PROFINET 規格
| PROFINET 模式 | Slave |
|---|---|
| 支援功能 | RT、Daisy Chaining |
| 傳輸速率 | 10 / 100 Mbps |
| 最短循環時間 | 1 ms |
| PROFINET 輸入資料容量 | 1024 Bytes |
| PROFINET 輸出資料容量 | 1024 Bytes |
| Conformance Class | Class B |
| GSDML 檔案 | 支援 |
Modbus RTU 規格
| Modbus RTU 模式 | Client / Master |
|---|---|
| 支援通訊 | RS-232、RS-485 |
| 支援功能 | Standard Modbus RTU Master |
| 客製化協議 | Request / Response、Produce / Consume |
| 觸發方式 | Trigger Initiated Transactions |
| 資料格式 | 7 或 8 Data Bits |
| Parity | None、Odd、Even |
| Stop Bit | 1 或 2 |
| Baud Rate | 1200 ~ 128000 bit/s |
| 輸入資料容量 | 1500 Bytes |
| 輸出資料容量 | 1500 Bytes |
| 支援 Function Code | 1、2、3、4、5、6、7、8、11、12、15、16、17、20、21、22、24 |
連接與硬體規格
| PROFINET 埠 | 2 × RJ45 |
|---|---|
| 設定埠 | 1 × RJ45 Configuration Port |
| 串列埠 | 1 × 7-pin Phoenix Connector |
| 安全鎖定開關 | Security Lock Switch |
| 重置功能 | Factory Reset |
| 安裝方式 | DIN Rail (EN 50022) |
| 防護等級 | IP20 |
電氣規格
| 輸入電壓 | 12 ~ 30 VDC |
|---|---|
| 典型功耗 | 2.2W @ 24VDC |
| 最大功耗 | 3W @ 24VDC |
| 反向極性保護 | 支援 |
| 短路保護 | 支援 |
| 電氣隔離 | 支援 |
環境規格
| 工作溫度 | -25°C ~ 70°C |
|---|---|
| 儲存溫度 | -40°C ~ 85°C |
| 外殼材質 | PC ABS, UL94 V0 |
| 保固 | 5 年 |
尺寸與重量
| 尺寸 W × H × D | 27 × 144 × 98 mm |
|---|---|
| 重量 | 150 g |
認證與標準
| 產品認證 | CE、UL、cUL、KC、WEEE、EMC |
|---|---|
| EMC 標準 | EN 55016-2-3、EN 55032 Class A、EN 61000-4 系列 |
| 安全認證 | UL 61010-1、UL 61010-2-201、CSA C22.2 |
| 防護等級 | IP20 |
