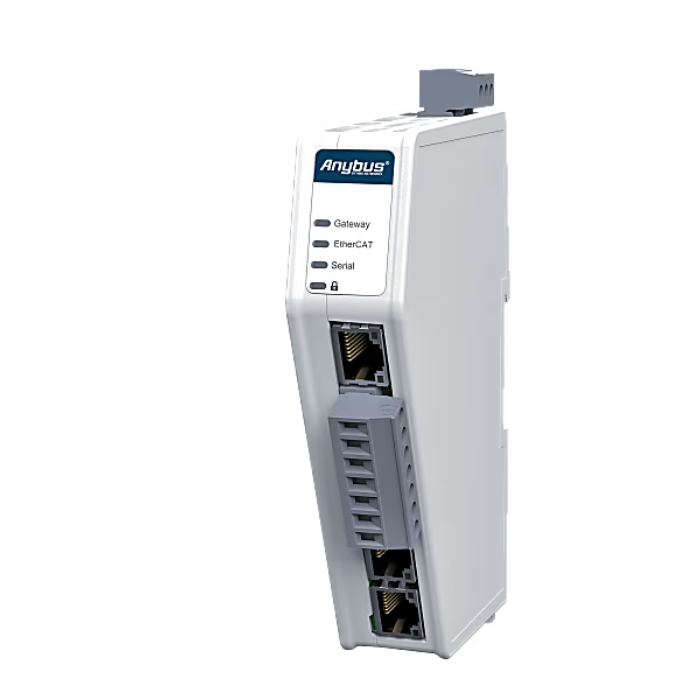

Anybus ABC3061-A EtherCAT 通訊轉換模組
功能概述 :
Anybus ABC3061-A EtherCAT 通訊轉換模組可協助設備製造商將具備串列通訊介面的設備快速整合至 EtherCAT 工業網路。透過成熟穩定的通訊協議轉換技術，無需重新設計硬體即可實現設備聯網，大幅降低開發成本與縮短產品上市時間。產品具備高相容性、可靠的資料傳輸效能及簡易設定特性，適用於工業自動化設備、PLC 控制系統、機械設備及智慧製造應用，協助企業加速設備數位化與工業 4.0 佈署。
描述
Anybus Communicator
輕鬆將既有串列設備接入 EtherCAT 工業網路
Anybus ABC3061-A 可將 RS-232 或 RS-485 串列通訊設備快速整合至 EtherCAT 控制系統， 無需修改設備硬體或重新開發通訊協議。透過直覺化網頁設定介面與成熟的協議轉換技術， 可大幅縮短設備聯網時間，降低系統整合成本。
適用於 PLC、感測器、變頻器、條碼機、RFID 讀取器、工業秤重設備及各類串列通訊設備。
Core Benefits
為什麼選擇 Anybus ABC3061-A？
支援 RS-232 與 RS-485 設備整合
可將標準 Modbus RTU 或客製化串列通訊協議轉換至 EtherCAT 網路，保留既有設備價值。
快速設定，無須撰寫程式
提供 Web 圖形化設定介面，透過拖拉方式即可建立資料框架與通訊邏輯。
即時高速資料交換
支援 EtherCAT Slave 架構，提供穩定且快速的資料交換能力，滿足工業控制需求。
高相容性與擴充能力
支援最多 32 個 Modbus RTU 從站設備與多組 Modbus 指令，適用於複雜工業現場。
Features
產品功能特色
支援 RS-232 與 RS-485 通訊
支援 Modbus RTU Master
支援客製化 Request / Response 協議
支援 Produce / Consume 通訊模式
最多支援 32 個從站設備
最多支援 150 組 Modbus 指令
雙 RJ45 EtherCAT 連接埠
支援 Daisy Chain 串接
支援 EtherCAT ESI 檔案
Web Browser 設定介面
即時診斷與監控功能
內建 Secure Boot 安全啟動
Technical Specifications
技術規格
通訊規格
| 串列介面 | RS-232 / RS-485 |
|---|---|
| 通訊模式 | Modbus RTU Master / Client |
| 支援協議 | Modbus RTU、Request / Response、Produce / Consume |
| 鮑率 | 1200 ~ 128000 bit/s |
| 最大從站數量 | 31 |
| 最大節點數 | 31 |
| 串列連接器 | 1 × 7-pin Phoenix 5.08 mm |
EtherCAT 規格
| EtherCAT 模式 | Slave / SubDevice |
|---|---|
| 傳輸速率 | 10 / 100 Mbps |
| 最短循環時間 | 100 μs |
| EtherCAT 輸入資料容量 | 1486 Bytes |
| EtherCAT 輸出資料容量 | 1486 Bytes |
| ESI 檔案 | 支援 |
| EtherCAT 功能 | CoE、PDO、SDO、APRD、ARMW、APWR、BRD、BWR、FPRD、FPRW、FPWR、FRMW、LRD、LRW、LWR |
連接與硬體規格
| EtherCAT 埠 | 2 × RJ45 |
|---|---|
| 設定埠 | 1 × RJ45 Configuration Port |
| 電源接頭 | 3-pin Phoenix Plug Connector |
| 重置功能 | Factory Reset |
| 安裝方式 | DIN Rail (EN 50022) |
| 防護等級 | IP20 |
電氣規格
| 輸入電壓 | 12 ~ 30 VDC |
|---|---|
| 典型功耗 | 2.2 W @ 24VDC |
| 最大功耗 | 3 W @ 24VDC |
| 反向極性保護 | 支援 |
| 短路保護 | 支援 |
| 電氣隔離 | 支援 |
環境規格
| 工作溫度 | -25°C ~ 70°C |
|---|---|
| 儲存溫度 | -40°C ~ 85°C |
| 最大安裝海拔 | 2,000 m |
| 外殼材質 | PC ABS, UL 94 V0 |
| 保固 | 5 年 |
尺寸與重量
| 尺寸 W × H × D | 27 × 144 × 98 mm |
|---|---|
| 重量 | 150 g |
認證與標準
| 產品認證 | CE、UL、cUL、KC、WEEE、EMC |
|---|---|
| EMC 標準 | EN 55016-2-3、EN 55032 Class A、EN 61000-4 系列 |
| 安全認證 | UL 61010-1、UL 61010-2-201、CSA C22.2 |
| 防護等級 | IP20 |
