德國連接器引線套裝(PQ030)

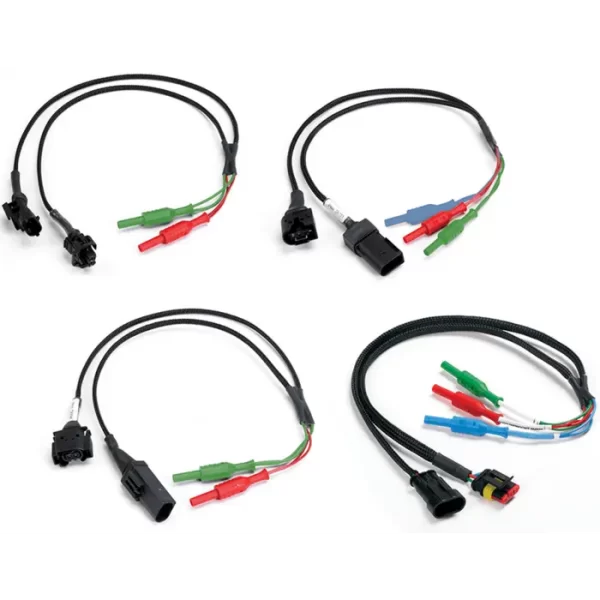

這個套裝包含的連接器引線,適用於大眾、奧迪和其它品牌發動機上常用的連接器。套裝包含:

  • 2針腳ACS引線(TA190)
  • 3針腳Kostal引線(TA191)
  • 2針腳Kostal引線(TA194)
  • 3針腳ACS引線(TA267)

這個套裝包含的連接器引線,適用於大眾、奧迪和其它品牌發動機上常用的連接器。套裝包含:

  • 2針腳ACS引線(TA190)
  • 3針腳Kostal引線(TA191)
  • 2針腳Kostal引線(TA194)
  • 3針腳ACS引線(TA267)

連接器引線

Pico的連接器引線助你讀取發動機的各種傳感器、執行器的電壓信號。輕鬆連接引線到發動機線束上,然後將汽車示波器BNC測試線(TA125至TA128其中一條)連接到引線的4mm香蕉接頭上讀取信號。你可以用電流鉗測試引線的每一條線的電流;例如:使用引線同時採集噴油嘴電流和噴油嘴電壓。

引線的連接

使用前請閱讀下面指導。

必須使用線路圖或其它資料來辨別信號針腳。

不管有多少個針腳,Pico的連接器引線顏色按照下面製造:

  • 針腳1:綠色
  • 針腳2:紅色
  • 針腳3:藍色
  • 針腳4:黃色
  • 針腳5:白色
  • 針腳6:黑色

如果連接錯誤,有可能對示波器造成短路!短路會導致嚴重的損害,且這樣的維修費用需要你來承擔。
