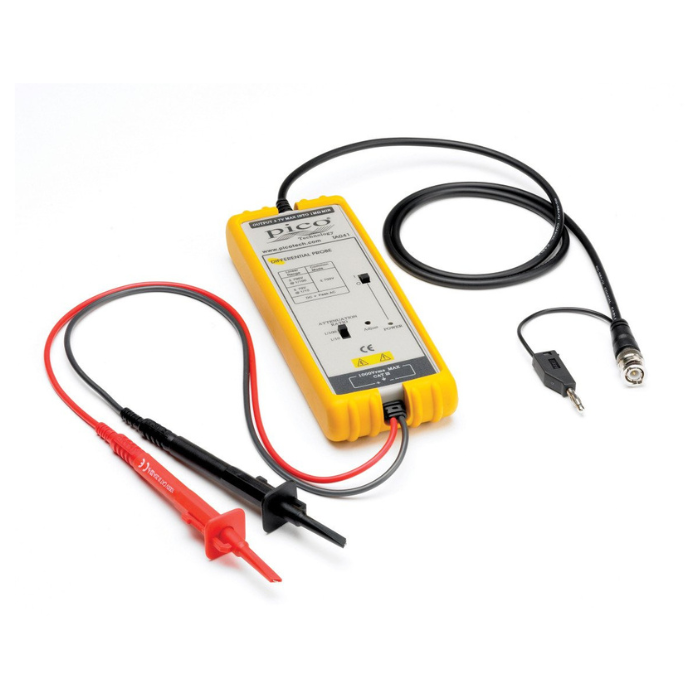

Pico TA041 25 MHz 700 V 主動差分示波器探頭

功能概述 :
PicoScope TA041 為25 MHz頻寬、700 V共模承受能力的主動差分示波器探頭,可在10:1與100:1模式下精確測量±70 V(10:1)或±700 V(100:1)差分信號,並具備±700 V共模量測能力。探頭輸入端為每側4 MΩ/5.5 pF,提供±2%準確度及14 ns上升時間,並支援4顆AA電池或6 V/60 mA直流電源供電,適用於需隔離參考地或高壓差分分析的測試場景。

Facebook
Twitter
LinkedIn

產品規格

規格參數
屬性規格
衰減範圍10:1 / 100:1
差分電壓範圍 • ±70 V(直流 + 交流峰值)或 70 V RMS(1/10)
• ±700 V(直流 + 交流峰值)或 700 V RMS(1/100)
共模電壓範圍±700 V(直流 + 峰值交流)或 700 V RMS(1/10 和 1/100)
絕對最大電壓(差分或共模)±1400 V(直流 + 峰值交流)或 1000 V RMS CAT III(1/10 和 1/100)
頻寬直流至 25 MHz (-3 dB)
準確性± 2%
上升時間14 納秒
輸入阻抗每側接地電阻為 4 MΩ / 5.5 pF
電源需求4 顆 AA 電池 或 6 V / 60 mA DC 電源轉接器
