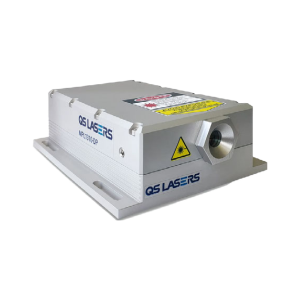

MPL1310 DPSS 被動調Q亞納秒激光器

MPL1310系列 DPSS 被動調Q 亞納秒激光器,可產生小於350ps的脈衝寬度,單脈衝能量大於1mJ,重複頻率1Hz~100Hz可選,滿足諸多應用如醫療、無損檢測、超連續光譜生成。



產品規格

Model
MPL2310 MPL1310 MPL1310-MO
Pulse energy:
    at 1064 nm > 2 mJ > 1 mJ > 0.2 mJ
    at 532 nm > 1 mJ > 0.5 mJ > 0.1 mJ
    at 355 nm > 0.5 mJ > 0.25 mJ > 0.05 mJ
    at 266 nm > 0.25 mJ > 0.15 mJ
Typical pulse duration < 350 ps 2) < 350 ps 2) 200 ps 2)

一、概述

MPL1310系列 DPSS 被動調Q 亞納秒激光器在 100 Hz 重複率下提供> 3 MW的高峰值功率。短激光腔固定在熱穩定可控基板上,輸出參數極其穩定。小尺寸是集成到 OEM 激光器中的一個受歡迎的點。< 350 ps的亞納秒脈衝持續時間、大於 1 mJ 的高脈衝能量從 1 Hz 到100 Hz 的可變重複率涵蓋了許多應用,如醫療、表面消毒、超連續譜生成等。

由於脈衝持續時間短和脈衝能量高,激光器可提供> 3 MW 的高峰值功率。可選擇轉換為綠色 (532 nm) 和紫外線 (355 nm, 266 nm)。





二、產品規格

Model
MPL2310 MPL1310 MPL1310-MO
Pulse energy:
    at 1064 nm > 2 mJ > 1 mJ > 0.2 mJ
    at 532 nm > 1 mJ > 0.5 mJ > 0.1 mJ
    at 355 nm > 0.5 mJ > 0.25 mJ > 0.05 mJ
    at 266 nm > 0.25 mJ > 0.15 mJ
Typical pulse duration < 350 ps 2) < 350 ps 2) 200 ps 2)
Pulse to pulse energy stability (RMS):
    at 1064 nm < 1 %  3)
    at 532 nm < 2.5 %  3)
    at 355 nm < 3.5 %  3)
    at 266 nm < 5.0 %  3)
Power drift ± 3.0 % 4)
Pulse repetition rate 5) 1 – 100 Hz
Beam profile Close to Gaussian
Beam divergence 6) < 5 mrad
Polarization Linear, horizontal at 1064 nm
Spectral Linewidth SLM
Beam pointing stability 7) < 30 µrad
Typical beam diameter 8) 1.5 mm 1 mm
Jitter ~ 2 µs RMS 9)
Dimensions
Laser head (W×L×H) 83 × 157 × 41.5 mm
Controller unit (W×L×H) 75 × 200 × 70 mm (OEM version)
Power adapter (W×L×H) 119 × 179 × 30 mm (OEM version)
Operating requirements
Cooling requirements Air cooled
Ambient temperature 15 – 30 ºC
Relative humidity (non-condensing) 10 – 80 %
Mains voltage 100-230 VAC, single phase, 50-60 Hz 10)
Power consumption < 20 W < 10 W

附帶說明:

1. 由於不斷改進,所有規格可能會發生變化。除非另有說明,所有規格均在 1064 nm 處測量。
2. 1064 nm 處的 FWHM 水平。其他脈衝持續時間可應要求提供。詳細規格請諮詢。
3. 從 60 秒時間間隔取平均值。
4. 當環境溫度變化小於 ±2 °C 時,預熱最多 5 分鐘後超過 8 小時。
5. 出廠設置的脈衝重複率固定在最大重複率。可提供更高的重複率,詳情請諮詢。
6. 在 1/e 2水平測量的全角。
7. RMS 值是從 5 個系列的 1000 個鏡頭中測得的。
8. 光束直徑在 1/e 2處距離激光輸出 20 厘米處測量等級。
9. 關於Q-switch 觸發上升沿脈衝。
10. 激光器可由適當的 12 VDC 電源供電。詳情請諮詢。





三、產品特點

  • 1064 nm脈衝能量超過1 mJ
  • 短脈衝持續時間< 350 ps(可選 < 250 ps)
  • 可變重複率高達100 Hz
  • 532 nm、355 nm、266 nm諧波
  • 平均功率100 毫瓦
  • 高峰值功率> 3 MW
  • 保證> 3 Gshot壽命
  • 其他波長(例如 1053 nm、1342 nm、671 nm、447 nm、914 nm)可用





四、產品應用

  • 醫療的
  • 表面消毒
  • 激光誘導擊穿光譜 (LIBS)
  • 時間分辨熒光測量
  • DNA分析
  • 遙感
  • 超連續譜生成
  • 氣體混合物的點燃





五、尺寸





六、性能

MPL1310 系列激光器的典型光束強度分佈(距離激光輸出 20 厘米):





七、下載文件

MPL1310說明書
