PXIE 數字化儀 M4X.2210-X4 8bit 1.25GS/s 1通道

數字化儀是一種電子採集設備,它採集模擬波形,透過模數轉換器(ADC) 對其進行處理,並將數字化樣本發送到緩衝區,以便在計算機處理之前將其保存起來。波形數字化儀是PC 或工業PC 的插卡,用於測量連續電壓訊號以及電壓瞬變等快速訊號變化。因此它們也被稱為瞬態記錄器。

基於PXIe總線的虹科數字化儀產品按照不同的分辨率和採樣率,主要分為2個系列:

  • M4x.22xx-x4 系列: 8 bit分辨率,採樣率高達5 GS/s
  • M4x.44xx-x4 系列:14/16 bit分辨率,採樣率高達500 MS/s



m4x22xx 系列數據表下載

描述

一、產品簡介

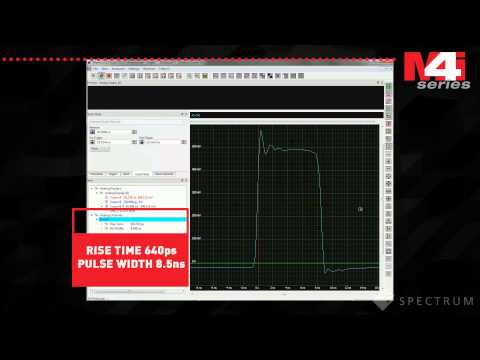

M4x.22xx-x4 Express 系列專為高速數據採集而設計。每個輸入通道都有自己的 A/D 轉換器和自己的可編程輸入放大器。這允許在所有通道上同時記錄訊號,而它們之間沒有任何相位延遲。超大的板載內存即使在最高采樣率下也可以長時間記錄。



二、產品特性

  • 1 通道 1.25 GS/s 500 MHz 頻寬
  • 在所有通道上同時採樣
  • 每個通道獨立的 ADC 和放大器
  • 4G 標準板載內存 4 個輸入範圍:±200 mV 至 ±2.5 V
  • 可選輸入範圍:±40 mV 至 ±500 mV 窗口、重新布防、OR/AND 觸發
  • 最多同步 8 張卡
  • PXIe x4 Gen 2 接口
  • 持續流模式超過 1.7 GB/s
  • 適用於所有 PXIe 和 PXI 混合插槽
  • PXIe 3U 格式,2 個插槽寬





三、資源下載



DOCUMENTS

 AN Introduction to PXIe and PXI Application Note: Intoduction to PXIe and PXI 21.02.2022 656 K
 Legacy Windows Driver Installation Windows driver installation of driver versions < 4.0 22.02.2022 0 B
 M4x.22xx Datasheet Data sheet of the M4x.22xx Digitizer series 21.02.2022 728 K
 M4i.22xx Manual Manual of M4i.22xx / M4x.22xx family 21.02.2022 12 M
 IVI Driver Manual Short Manual for IVI Driver 21.02.2022 532 K
 M4i LabVIEW Manual Manual for LabVIEW drivers for M4i / M4x 21.02.2022 3 M
 MATLAB Manual Manual for MATLAB driver M2p/M4i/M4x/M5i/M2i/M3i/DN2/DN6 21.02.2022 685 K
 SCAPP Manual SCAPP Manual 21.02.2022 448 K

WINDOWS DRIVER + SOFTWARE

 Driver Win7/8/10/11 M2p/M4i/M4x/M5i/M2i/M3i/DN2/DN6 driver for Windows 7, 8, 10, 11 (32/64 bit) 5.27 30.11.2021 5 M
 Win32 Driver WinXP/Vista M2i/M3i/M4i/M4x driver – last Version for Windows 32 XP / Vista 3 21.02.2022 2 M
 Win64 Driver WinXP/Vista M2i/M3i/M4i/M4x driver – last Version for Windows 64 XP / Vista 3 21.02.2022 3 M
 c_header C/C++ driver header and library files 5.27 30.11.2021 42 K
 Control Center (32-bit) Spectrum Control Center (32-bit) / Windows 7, 8, 10 2.27 30.11.2021 22 M
 Control Center (64-bit) Spectrum Control Center (64-bit) / Windows 7, 8, 10 2.27 30.11.2021 24 M
 Control Center WinXP Spectrum Control Center – last Version for Windows XP 1.74 21.02.2022 8 M
 SBench6 (32-bit) SBench 6 (32-bit) Installer / Windows 7, 8, 10 6.4.25 30.11.2021 35 M
 SBench6 (64-bit) SBench 6 (64-bit) Installer / Windows 7, 8, 10 6.4.25 30.11.2021 38 M
 SBench6 WinXP SBench6 – last Version for Windows XP 6.3.5 21.02.2022 41 M
 Remote Server Windows Windows Installer for Remote Server Option 10.03.2021 13 M
 IVI Digitizer IVI Driver for IVI Digitizer class (32 bit) 23.04.2018 3 M
 IVI Scope IVI Driver for IVI Scope class (32 bit) 23.04.2018 3 M
 LabView driver M2i/M2p/M3i/M4i/M4x/DN2/DN6 LabView driver installer 30.11.2021 15 M
 Matlab driver M2p/M4i/M4x/M5i/M2i/M3i/DN2/DN6 Matlab driver + examples installer 30.11.2021 7 M
 Examples for Windows Windows Examples (C/C++, .NET, Delphi, Java, Python, Julia …) 5.27 01.12.2021 2 M

LINUX DRIVER + SOFTWARE

 Linux Driver Complete M2p/M4i/M4x/M5i/M2i/M3i drivers (Kernel + Library) for Linux 32 bit and 64 bit 5.27 01.12.2021 13 M
 Linux Driver Library Driver libraries (no Kernel) for Linux 32 bit and 64 bit 5 01.12.2021 8 M
 Remote Server Linux Spectrum Remote Server Linux Installer Package 11.03.2021 12 K
 Control Center Spectrum Control Center 2.27 01.12.2021 59 M
 SBench6 SBench 6 Linux 32 (.rpm) 6.4.25 30.11.2021 26 M
 SBench6 SBench 6 Linux 64 (.rpm) 6.4.25 30.11.2021 25 M
 SBench6 SBench 6 Linux 32 (.deb) 6.4.25 30.11.2021 27 M
 SBench6 SBench 6 Linux 64 (.deb) 6.4.25 30.11.2021 27 M
 SBench6 SBench6 Jetson (.deb) 6.4.25 30.11.2021 8 M
 MATLAB Driver Drivers + examples for MATLAB for Linux (DEB + RPM) 08.05.2019 183 K
 Examples for Linux Linux Examples (C/C++, Python, Julia …) 5 01.12.2021 2 M

FIRMWARE

 Firmware Update (Windows) M2i/M2p/M3i/M4i/M4x firmware update (Windows) 24.08.2021 13 M
 Firmware Update (Linux) M2i/M2p/M3i/M4i/M4x firmware update (Linux) 01.12.2021 19 M
