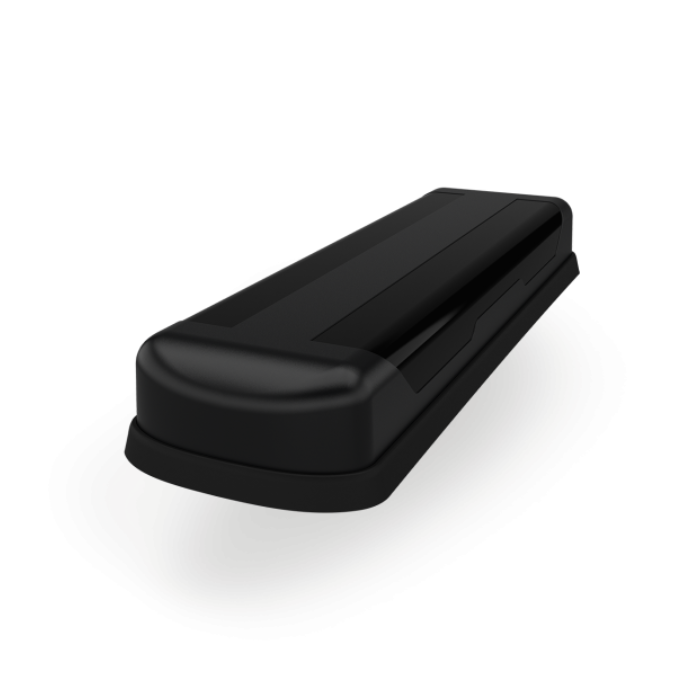

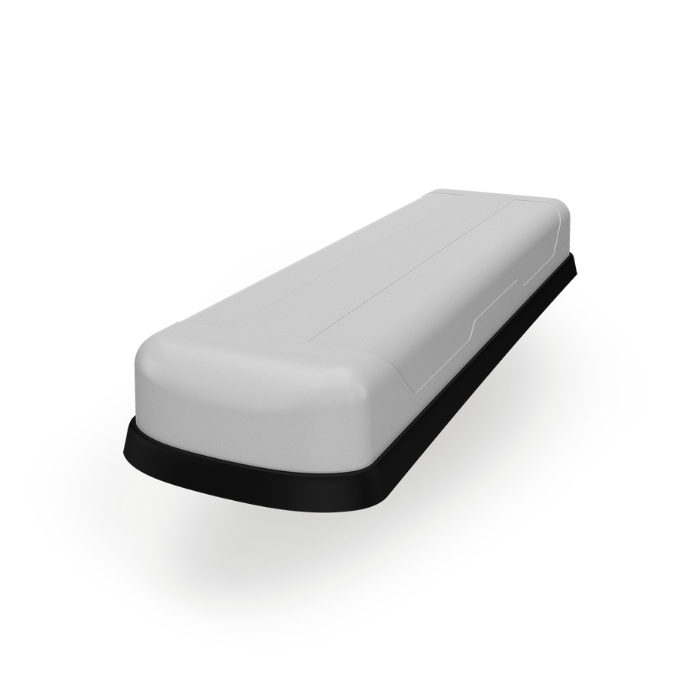

L[X]M[X]M8[X]-6-60 | Megalodon® 8x 4G/5G 低剖面天線

功能概述 :
LXM8-6-60 Megalodon® 低剖面面板天線採用2×4×4 MiMo架構，內建八個獨立4G/5G與WiFi 6e/7單元，實現617–960MHz與1427–6000MHz全頻段覆蓋。產品結合阻燃無鹵CS30電纜與IK10/IP69K等級外殼，支持導電或非導電面板安裝，並可選配GPS/GNSS模組，專為公共安全、工業及運輸等高要求應用提供穩定、高速的無線連接。

產品概述

產品特性

8x 4G/5G 元件
高達 8×8 MiMo 雙頻 WiFi 6e / 7
最多 2 個 GPS/GNSS L1 或 L1/L5 頻段
符合 IK10 和 IP69K 要求

產品好處

低高度
IP69K防護等級
IK10 防撞擊保護
符合 UN ECE R118 標準的電纜

產品應用

行動性
急救人員
自助服務終端和設備

規格參數

天線產品規格表

屬性	規格
圖案	全向
最大輸入功率（W）	50
典型駐波比	<3:1
頻率範圍 \| 獲得	檢查零件編號表
蜂窩 LTE 元素	8×8 – 2x 4×4 MiMo
WIFI 元素	無；2×2 多重輸入多重輸出；4×4 多重輸入多重輸出；6×6 多輸入多重輸出；8×8 MiMo
超高頻元件	無
GPS 頻率範圍	1559-1612MHz；1164-1189MHz / 1559-1612MHz；1164-1189MHz / 1559-1612MHz
低雜訊放大器增益（dB）	26dB；30dB / 26dB；30 / 26dB
GPS 元件數量	1個模組；2個模組；無

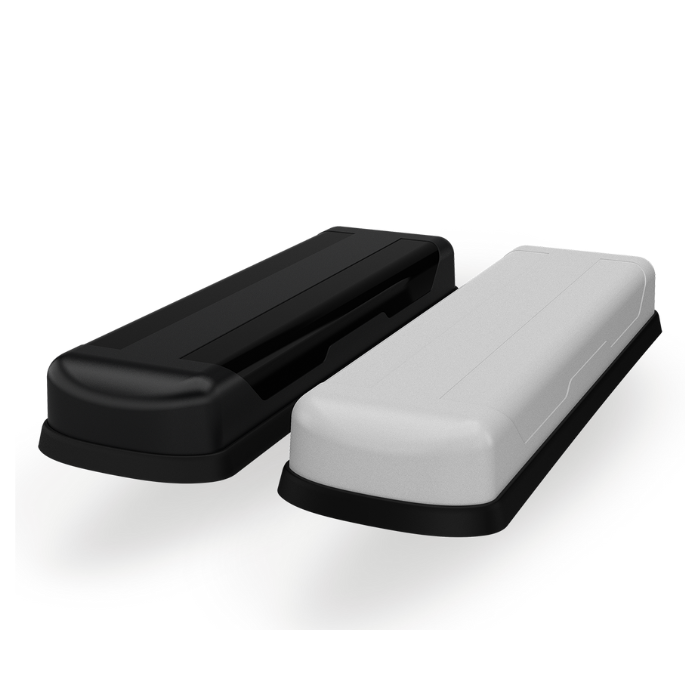

顏色	黑色；白色
長度	437mm \| 17.20英吋
寬度	133mm \| 5.24英吋
高度	最大: 56mm \| 2.2英吋
工作溫度	-40° / +80°C (-40.0° / +176.0°F)
電纜長度 – LTE	0.3 ~ 5 公尺 \| 0.98 ~ 16.4 英尺
電纜長度 – GPS	0.3 ~ 5 公尺 \| 0.98 ~ 16.4 英尺
電纜長度 – WIFI	0.3 ~ 5 公尺 \| 0.98 ~ 16.4 英尺
電纜類型 (LTE)	FR CS32；CS30
電纜類型 (GPS)	FR CS29；法國 RG174
電纜類型 (WIFI)	FR CS32；CS30

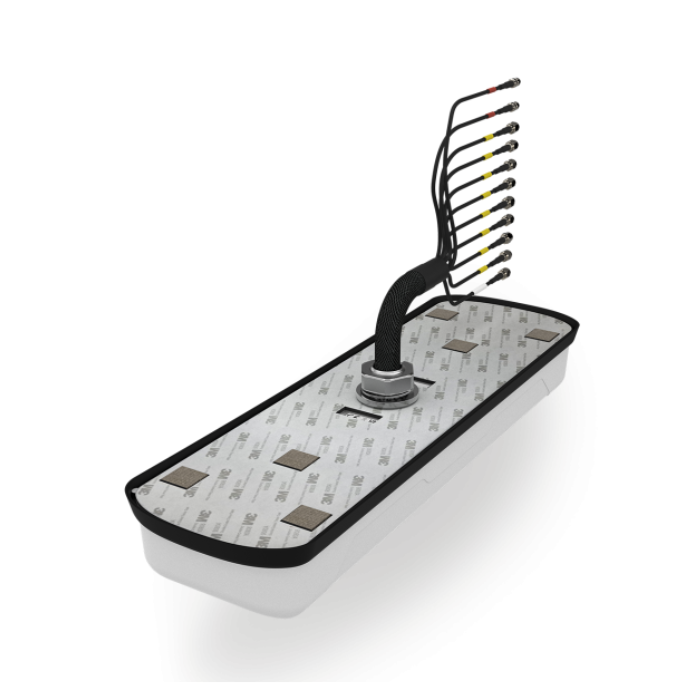

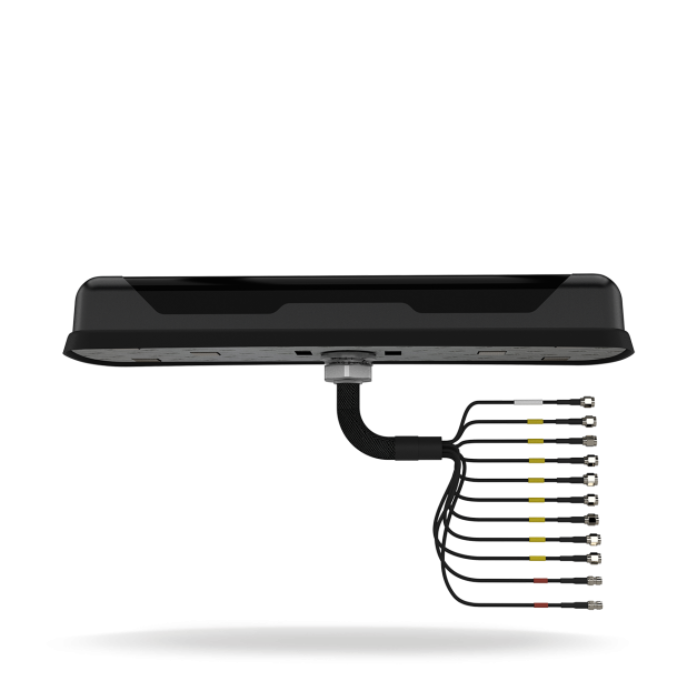

電瓶電纜數量	8
GPS/GNSS 擴展數量	最大：2
WIFI 擴充數量	最大：6
連接器 (WIFI)	Reverse Polarity SMA；SMA (f)
連接器 (GPS)	SMA (m)
連接器 (LTE)	SMA (m)
安裝類型固定	控制板
安裝方法	控制板
IP 等級	IK10；IP69K
電纜可燃性	聯合國歐洲經委會 R118
技術	全球定位系統；WIFI 多重輸入多重輸出；4G/5G；無線上網；5G；2G/3G/4G；頻段 71 600MHz 已準備就緒；CBRS；第一網；全球導航衛星系統；無線網路6E；169MHz

零件編號

SKU	Colour	Frequency Range \| Gain	Cellular	GPS	WIFI
LG-IN2902	Black	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	2 x 2 MIMO
			5m	5m	5m
			SMA (m)	SMA (m)	Reverse Polarity SMA
			Cables Fitted	Cables Fitted	Cables Fitted
LG-IN2902-W	White	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	2 x 2 MIMO
			5m	5m	5m
			SMA (m)	SMA (m)	Reverse Polarity SMA
			Cables Fitted	Cables Fitted	Cables Fitted
LG-IN2904	Black	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	2 Modules	6 x 6 MIMO
			5m	5m	5m
			SMA (m)	SMA (m)	Reverse Polarity SMA
			Cables Fitted	Cables Fitted	Cables Fitted
LG5MDM8-6-60	White	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	2 x 2 MIMO
			0.3m	0.3m	0.3m
			SMA (m)	SMA (m)	SMA (f)
LG5MDM8B-6-60	Black	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	2 x 2 MIMO
			0.3m	0.3m	0.3m
			SMA (m)	SMA (m)	SMA (f)
LG5MHM8-6-60	White	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	6 x 6 MIMO
			0.3m	0.3m	0.3m
			SMA (m)	SMA (m)	SMA (f)
LG5MHM8B-6-60	Black	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	6 x 6 MIMO
			0.3m	0.3m	0.3m
			SMA (m)	SMA (m)	SMA (f)
LG5MM8-6-60	White	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 4400 – 6000MHz \| 8dBi	8×8 – 2x 4×4 MiMo	1 Module	No
			0.3m	0.3m
			SMA (m)	SMA (m)
LG5MM8B-6-60	Black	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 4400 – 6000MHz \| 8dBi	8×8 – 2x 4×4 MiMo	1 Module	No
			0.3m	0.3m
			SMA (m)	SMA (m)
LG5MOM8-6-60	White	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	8×8 MiMo
			0.3m	0.3m	0.3m
			SMA (m)	SMA (m)	SMA (f)
LG5MOM8B-6-60	Black	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	8×8 MiMo
			0.3m	0.3m	0.3m
			SMA (m)	SMA (m)	SMA (f)
LG5MQM8-6-60	White	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	4 x 4 MIMO
			0.3m	0.3m	0.3m
			SMA (m)	SMA (m)	SMA (f)
LG5MQM8B-6-60	Black	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	4 x 4 MIMO
			0.3m	0.3m	0.3m
			SMA (m)	SMA (m)	SMA (f)
LGMDM8B-6-60	Black	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	2 x 2 MIMO
			0.3m	0.3m	0.3m
			SMA (m)	SMA (m)	SMA (f)
LGMHM8-6-60	White	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	6 x 6 MIMO
			0.3m	0.3m	0.3m
			SMA (m)	SMA (m)	SMA (f)
LGMHM8B-6-60	Black	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	6 x 6 MIMO
			0.3m	0.3m	0.3m
			SMA (m)	SMA (m)	SMA (f)
LGMM8-6-60	White	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 4400 – 6000MHz \| 8dBi	8×8 – 2x 4×4 MiMo	1 Module	No
			0.3m	0.3m
			SMA (m)	SMA (m)
LGMM8B-6-60	Black	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 4400 – 6000MHz \| 8dBi	8×8 – 2x 4×4 MiMo	1 Module	No
			0.3m	0.3m
			SMA (m)	SMA (m)
LGMOM8-6-60	White	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	8×8 MiMo
			0.3m	0.3m	0.3m
			SMA (m)	SMA (m)	SMA (f)
LGMOM8B-6-60	Black	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	8×8 MiMo
			0.3m	0.3m	0.3m
			SMA (m)	SMA (m)	SMA (f)
LGMQM8-6-60	White	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	4 x 4 MIMO
			0.3m	0.3m	0.3m
			SMA (m)	SMA (m)	SMA (f)
LGMQM8B-6-60	Black	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 2400 – 2485MHz \| 6dBi; 4400 – 6000MHz \| 8dBi; 5150 – 7125MHz \| 7dBi	8×8 – 2x 4×4 MiMo	1 Module	4 x 4 MIMO
			0.3m	0.3m	0.3m
			SMA (m)	SMA (m)	SMA (f)
LPMM8-6-60	White	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 4400 – 6000MHz \| 8dBi	8×8 – 2x 4×4 MiMo	No	No
			0.3m
			SMA (m)
LPMM8B-6-60	Black	617 – 960MHz \| 3dBi; 1427 – 4200MHz \| 7dBi; 4400 – 6000MHz \| 8dBi	8×8 – 2x 4×4 MiMo	No	No
			0.3m
			SMA (m)
