L[X]M[X]M4[X]-6-60-[X]14-72 | MiMo 4G/5G 圓頂組合天線系列

功能概述 :
本系列圓頂組合天線內含八個獨立 4×4/2×2 MiMo 元件，實現 617–960MHz、1427–6000MHz 及 WiFi 6E 全頻段覆蓋。天線設計為面板安裝，可用於導電或非導電表面，配備阻燃 RG174 電纜及可選 GPS/GNSS 模組。堅固外殼通過 IK10 防破壞和 IP69K 防侵入測試，為公共安全、工業與企業分支的高要求無線覆蓋提供可靠解決方案。

產品概述

產品特性

一個外殼內有 8 個蜂巢元件
4×4 4G/5G MiMo 全頻段 (617-960/1427-6000MHz)
4×4 4G/5G MiMo 中/高頻段 (1427-7200MHz)
2×2 MiMo WiFi 6E
可選 GPS/GNSS 主動天線 26dB LNA

產品好處

單一 19 毫米/3/4 英吋孔安裝可維持車輛價值
符合 IK10 防破壞標準及 IP69K 侵入防護標準
提供延長線

產品應用

公共安全和急救人員
行動性
具有適當 RF 連接埠對映的路由器

規格參數

天線產品規格表

屬性	規格
圖案	全向
典型駐波比	<2.5:1
頻率範圍 \| 獲得	617–960MHz \| 5dBi；1427–7125MHz \| 10dBi；1427–6000MHz \| 7dBi；2400–2485MHz \| 6dBi；5150–7200MHz \| 720BiMHz
蜂窩 LTE 元素	4 x 4 MIMO
WIFI 元素	2×2 多重輸入多重輸出；4 x 4 MIMO
超高頻元件	無
GPS 頻率範圍	1559–1612MHz
低雜訊放大器增益（dB）	26 分貝
GPS 元件數量	1 個模組
顏色	白色的；黑色的
高度	75（毫米） \| 2.95（英吋）
直徑	180（毫米） \| 7.09（英吋）
工作溫度	-40° / +80°C (-40.0° / +176.0°F)
電纜長度 – LTE	0.3 公尺 \| 0.98 英尺
電纜長度 – GPS	0.3 公尺 \| 0.98 英尺
電纜長度 – WIFI	0.3 公尺 \| 0.98 英尺
電纜類型 (LTE)	FR RG174
電纜類型（GPS）	FR RG174
有線型別（WIFI）	FR RG174
連接器（WIFI）	SMA (f)
連接器（GPS）	FME (f)
連接器 (LTE)	SMA (m)
安裝類型固定	控制板
安裝方法	控制板
IP 等級	IK10；IP69K
科技	全球定位系統；WIFI 多重輸入多重輸出；4G/5G；無線上網；5G；2G/3G/4G；頻段 71 600MHz 已準備就緒；CBRS；全球導航衛星系統；無線網路 6E；2G/3G

零件編號

SKU	Colour	Cellular	GPS	WIFI

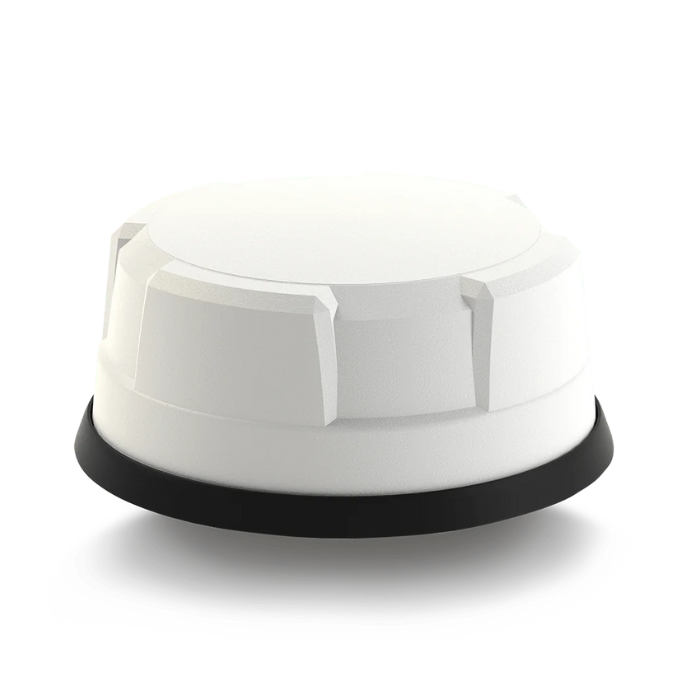

LGMDM4-6-60-Q14-72	White	4 x 4 MIMO	1 Module	2 x 2 MIMO
		0.3m	0.3m	0.3m
		SMA (m)	FME (f)	SMA (f)

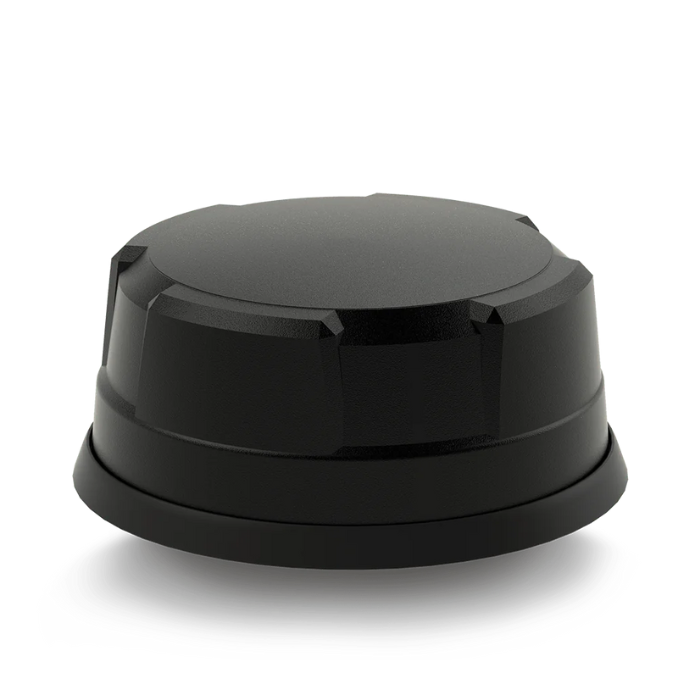

LGMDM4B-6-60-Q14-72	Black	4 x 4 MIMO	1 Module	4 x 4 MIMO
		0.3m	0.3m	0.3m
		SMA (m)	FME (f)	SMA (f)
