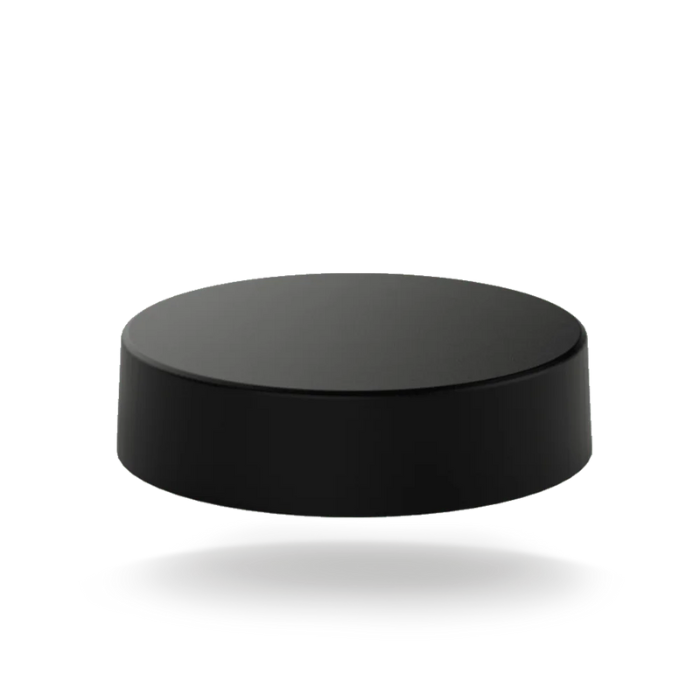

L[X]E-6-60[-X] |帶 WiFi 和 GPS 的低剖面 4G/5G 天線

功能概述 :
L[X]E-6-60[-X]低剖面天線採用堅固LEXAN模製外殼，內置蜂巢式寬頻元件，覆蓋617–960MHz及1427–6000MHz的4G/5G頻段。可選配4×4 MiMo WiFi 6e與主動GPS/GNSS模組，整體IP69K與IK10認證，並提供短飛線與低損耗延長線選項；698MHz以上無需接地平面，兼容多種車載及固定設備，適合公車、急救車、自助終端及高衝擊環境的高速穩定連接。

產品概述

產品特性

堅固的低調設計
SiSo寬頻4G/5G元件
可選配高達 4×4 MiMo WiFi
可選 GPS/GNSS 元件

產品好處

防護等級達到 IP69K
抗衝擊 – IK10
易於安裝
不需要接地平面

產品應用

大眾運輸－巴士和長途汽車
行動應用程式
急救人員
自動販賣機和售貨亭

規格參數

天線產品規格表

屬性	規格
圖案	全向
最大輸入功率 (W)	50
典型駐波比	2.5:1； <2.5:1
頻率範圍 \| 獲得	檢查零件編號表
蜂窩 LTE 元素	矽谷
WIFI 元素	2×2 多重輸入多重輸出； 4×4 多重輸入多重輸出；無
超高頻元件	無
GPS 頻率範圍	1559-1612MHz
低雜訊放大器增益 (dB)	26分貝；二十六
GPS 元件數量	1 個模組；無
顏色	黑色的
高度	75（毫米） \| 2.95（英吋）
直徑	123（毫米） \| 4.84（英吋）
工作溫度	-40° / +85°C (-40.0° / +185.0°F)
電纜長度 – LTE	0.3（公尺） \| 0.98（英尺）
電纜長度 – GPS	0.3（公尺） \| 0.98（英尺）
電纜長度 – WIFI	0.3（公尺） \| 0.98（英尺）
電纜類型 (LTE)	FR RG174
電纜類型（GPS）	FR RG174
有線型別（WIFI）	FR RG174
連接器（WIFI）	SMA (f)
連接器（GPS）	FME（f）
連接器 (LTE)	SMA (m)
安裝類型固定	控制板
安裝方法	控制板
IP 等級	IK10； IP69K
電纜可燃性	聯合國歐洲經委會 R118
材料可燃性	UL746C-F1、UL94-V0
科技	全球定位系統； 4G/5G； 5G； 2G/3G/4G；頻段 71 600MHz 已準備就緒； CBRS；電子序號；第一網；全球導航衛星系統； WIFI多輸入多輸出；無線上網； WIFI 6E

零件編號

SKU	Colour	Frequency Range \| Gain	Cellular	GPS	WIFI
LGE-6-60-DW	Black	698 – 960MHz \| ; 1427 – 6000MHz \|	SiSo	1 Module	2 x 2 MIMO
			0.3m	0.3m	0.3m
			SMA (m)	FME (f)	SMA (f)
LGE-6-60-QW	Black	617 – 960MHz \| ; 1427 – 6000MHz \|	SiSo	1 Module	4 x 4 MIMO
			0.3m	0.3m	0.3m
			SMA (m)	FME (f)	SMA (f)
LPE-6-60	Black	617 – 960MHz \| ; 1427 – 6000MHz \|	SiSo	No	No
			0.3m
			SMA (m)
LGE-6-60	Black	617 – 960MHz \| ; 1427 – 6000MHz \|	SiSo	1 Module	No
			0.3m	0.3m
			SMA (m)	FME (f)
