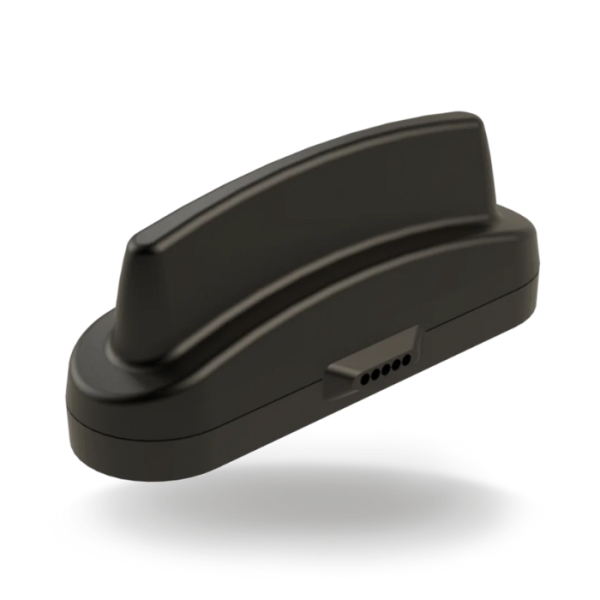

LP[G]AMM-BC3G-26 | 磁性 MiMo 蜂巢天線

功能概述 :
LP[G]AMM-BC3G-26 系列專為IoT與M2M應用打造，採用磁性安裝底座與防風雨外殼，內含雙2×2 MiMo蜂窩/LTE元件，覆蓋698–960MHz與1710–3800MHz頻段。可選配26dB主動GNSS模組，整合RG174電纜與SMA接頭，實現即插即用，適合多種終端設備場景，提供高效、穩定的無線連接。

產品概述

產品特性

緊湊型低剖面 MiMo LTE 天線
磁性安裝產品
可選 GNSS 版本
涵蓋所有 2G/3G/4G/5G LTE 蜂窩頻段
防風雨設計
佔地面積小的單孔安裝座

產品好處

透過緊湊型天線提供 MiMo LTE 功能
整合式電纜，易於安裝
可以在導電表面或導電表面外進行

產品應用

靜態 M2M 和 IoT 設備
遠端監控
智慧計量
自動販賣機

規格參數

天線產品規格表

屬性	規格
圖案	全向
最大輸入功率（W）	20
頻率範圍 \| 獲得	698 – 960MHz \| 1.5dBi；1710 – 2170MHz \| 4.5dBi；2500 – 3800MHz \| 5dBi
蜂窩 LTE 元素	2 x 2 MIMO
WIFI 元素	無
超高頻元件	無
GPS 頻率範圍	1562–1612MHz
低雜訊放大器增益（dB）	26
GPS 元件數量	1 個模組；無
顏色	黑色的
長度	150（毫米） \| 5.91（英吋）
寬度	45（毫米） \| 1.77（英吋）
高度	61（毫米） \| 2.40（英吋）
工作溫度	-30° / +70°C (-22.0° / +158.0°F)
電纜長度 – LTE	最小：1.5（米） \| 4.92（英尺）；最大：4（米） \| 13.12（英尺）
電纜長度 – GPS	3（公尺） \| 9.84（英尺）
電纜類型 (LTE)	RG174
電纜類型 (GPS)	RG174
連接器（GPS）	SMA (m)
連接器 (LTE)	SMA (m)
安裝類型固定	控制板
安裝類型溫度	磁的
安裝方法	磁的；控制板
科技	全球定位系統；4G/5G；5G；2G/3G；2G/3G/4G；全球導航衛星系統

零件編號

SKU	Colour	Cellular	GPS
LGAMM-BC3G-26-3SP	Black	2 x 2 MIMO	1 Module
		3m	3m
		SMA (m)	SMA (m)
LPAMM-BC3G-26-1-5S	Black	2 x 2 MIMO	No
		1.5m
		SMA (m)
LPAMM-BC3G-26-3SP	Black	2 x 2 MIMO	No
		3m
		SMA (m)
LPAMM-BC3G-26-4SP	Black	2 x 2 MIMO	No
		4m
		SMA (m)
