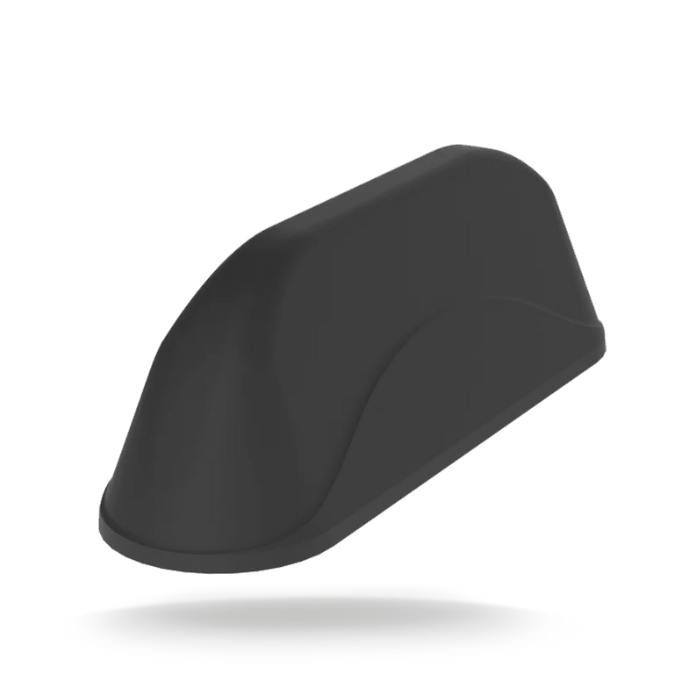

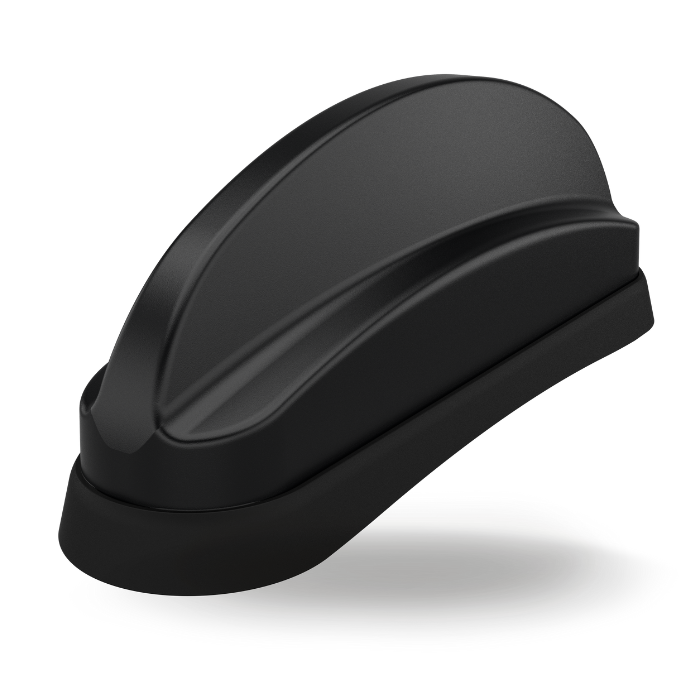

LP[G]AM[F]-6-60 | 4G/5G MiMo 物聯網天線

功能概述 :
LP[G]AM[F]-6-60系列採用超薄外殼，一個機殼內整合最多7根天線元件，提供2×2 MiMo 4G/5G與可選2×2至4×4 MiMo雙頻WiFi 6E覆蓋。可選26dB增益主動GPS／GNSS模組並具LTE 13/14高階濾波，支援導電或非導電面板單孔安裝，具IP69K防護等級，是自動販賣機、資訊亭等物聯網與M2M應用的高效一體化天線方案。

分類: 車用天線標籤: MiMo天線, Panorama, Panorama 天線, 汽車天線, 鯊魚鰭天線

描述

描述

產品概述

產品特性

2×2 MiMo 4G/5G LTE 天線
薄型組合產品
一個外殼內最多可容納 7 根天線
覆蓋 600-6000MHz 寬頻頻率
可選 GPS/GNSS 和高達 4×4 MiMo WiFi
符合 IP69K 認證

產品好處

理想的 IoT 或 M2M 解決方案
全整合天線
單孔易安裝產品

產品應用

M2M 和物聯網應用
自助服務終端
自動販賣機
顯示螢幕

規格參數

天線產品規格表

屬性	規格
圖案	全向
蜂窩 LTE 元素	2 x 2 多重輸入多輸出
WIFI 元素	不；2 x 2 多重輸入多輸出
超高頻元件	不
GPS 頻率範圍	1562 - 1612MHz
低雜訊放大器增益 (dB)	26
GPS 元件數量	1 個模組
顏色	黑色
長度	170 mm \| 6.69 英吋
寬度	60 mm \| 2.36 英吋
高度	50 mm \| 1.97 英吋
工作溫度	-40° 至 +80°C (-40.0° 至 +176.0°F)
電纜長度 – LTE	0.3 m (0.98 英尺)
電纜長度 – GPS	0.3 m (0.98 英尺)
電纜長度 – WIFI	0.3 m (0.98 英尺)
線纜型 (LTE)	FR RG174
線纜型 (GPS)	FR RG174
線纜型 (WIFI)	FR RG174
終端連接器 (WIFI)	SMA (f)
終端連接器 (GPS)	FME (f)
終端連接器 (LTE)	SMA (m)
安裝方式	磁的；控制板
IP 等級	IP66
電纜可燃性	EN45545-2 HL3; UN ECE R118; EN6722
技術	GPS; 4G/5G; 5G; 2G/3G; 2G/3G/4G; FirstNet; GNSS; WIFI MIMO; WIFI

零件編號

SKU	Colour	Cellular	GPS	WIFI
LGAM-6-60	Black	2 x 2 MIMO	1 Module	No
		3m	3m
		SMA (m)	SMA (m)
LPAMF-6-60	Black	2 x 2 MIMO	No	No
		3m
		FAKRA D
LGAM-6-60-Q	Black	2 x 2 MIMO	1 Module	4 x 4 MIMO
		3m	3m	3m
		SMA (m)	SMA (m)	Reverse Polarity SMA
LGAM-6-60-Q-1	Black	2 x 2 MIMO	1 Module	4 x 4 MIMO
		1m	1m	1m
		SMA (m)	SMA (m)	Reverse Polarity SMA
LGAMF-6-60-Q	Black	2 x 2 MIMO	1 Module	4 x 4 MIMO
		3m	3m	3m
		FAKRA D	FAKRA C	FAKRA I
LGAM-6-60-D	Black	2 x 2 MIMO	1 Module	2 x 2 MIMO
		3m	3m	3m
		SMA (m)	SMA (m)	Reverse Polarity SMA
LGAM-6-60-D-1	Black	2 x 2 MIMO	1 Module	2 x 2 MIMO
		1m	1m	1m
		SMA (m)	SMA (m)	Reverse Polarity SMA
LGAMF-6-60-D	Black	2 x 2 MIMO	1 Module	2 x 2 MIMO
		3m	3m	3m
		FAKRA D	FAKRA C	FAKRA I
LGAM-6-60-1	Black	2 x 2 MIMO	1 Module	No
		1m	1m
		SMA (m)	SMA (m)
LGAMF-6-60	Black	2 x 2 MIMO	1 Module	No
		3m	3m
		FAKRA D	FAKRA C
LPAM-6-60-1	Black	2 x 2 MIMO	No	No
		1m
		SMA (m)
LPAM-6-60	Black	2 x 2 MIMO	No	No
		3m
		SMA (m)
