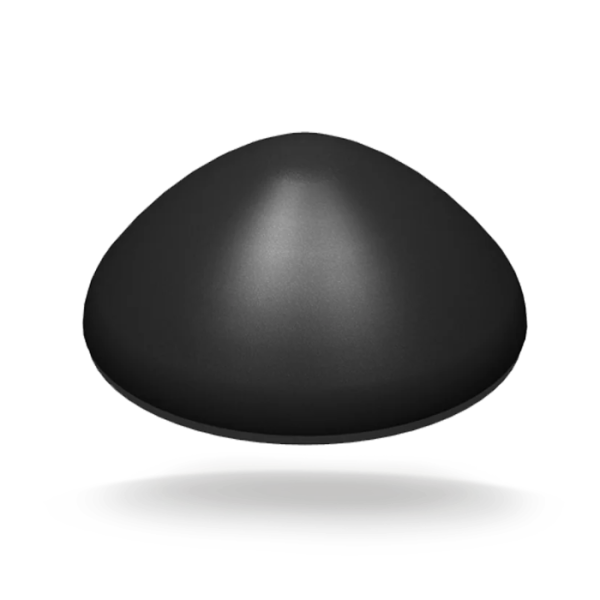

LP[G]-7-38[-24-58] | 低剖面堅固的 4G/5G 組合天線

功能概述 :
Panorama LP[G]-7-38[-24-58] 系列提供698–960MHz與1710–3800MHz雙頻蜂巢覆蓋並支援3.5GHz 5G，選配2.4/5.0GHz WiFi與30dB LNA GPS/GNSS模組。採用耐衝擊IK10與IP69K等級外殼，可安裝於導電或非導電面板，並以單孔19mm尺寸配合阻燃RG174電纜與FAKRA/SMA連接器，確保M2M及IoT設備在惡劣環境中保持穩定可靠的無線連接。

分類: 車用天線標籤: 4G/5G 天線, Panorama, Panorama 天線, 汽車天線

描述

描述

產品概述

產品特性

多功能天線
薄型外殼
經濟高效的解決方案覆蓋寬
頻 700-3800MHz 蜂巢頻段
可選 WiFi 和 GPS/GNSS
可安裝在導電或非導電表面上

產品好處

支援 4G/5G LTE
符合 IP69K 和 IK10 要求

產品應用

M2M 和 IoT 靜態應用
遠端監控
智慧計量
自動販賣機

規格參數

天線產品規格表

屬性	規格
圖案	全向
最大輸入功率 (W)	20
頻率範圍 \| 增益	698 – 960MHz \| 1dBi；1710 – 3800MHz \| 6dBi
蜂窩 LTE 元素	矽谷
WIFI 元素	無
超高頻元件	無
GPS 頻率範圍	1562-1612MHz
低雜訊放大器增益 (dB)	30
GPS 元件數量	1 個模組；無
顏色	黑色的
高度	49.5（毫米）\| 1.95（英吋）
直徑	116（毫米）\| 4.57（英吋）
工作溫度	-40°/ +85°C (-40.0°/ +185.0°F)
電纜長度 – LTE	最小值: 1 米 \| 3.28 英尺；最大: 3 米 \| 9.84 英尺
電纜長度 – GPS	最小值: 1 米 \| 3.28 英尺；最大: 3 米 \| 9.84 英尺
電纜長度 – WIFI	最小值: 1 米 \| 3.28 英尺；最大: 3 米 \| 9.84 英尺
電纜類型 (LTE)	法國 RG174
電纜類型（GPS）	FR RG174
有線型別（WIFI）	FR RG174
連接器（WIFI）	FAKRA I；Reverse Polarity SMA
連接器（GPS）	SMA (m)；FAKRA C
連接器（LTE）	SMA (m)；FAKRA D
安裝類型固定	控制板
安裝方法	控制板
IP 等級	IK10；IP69K
電纜可燃性	EN45545-2 HL3；聯合國歐洲經委會R118；EN6722
材料可燃性	UL746C-F1、UL94-V0
科技	全球定位系統；4G/5G；5G；2G/3G；2G/3G/4G；全球導航衛星系統；無線上網；無線網路單輸入單輸出

零件編號

SKU	Colour	Cellular	GPS	WIFI
LG-7-38-1SP	Black	SiSo	1 Module	No
		1m	1m
		SMA (m)	SMA (m)
LG-7-38-24-58-1FK	Black	SiSo	1 Module	Yes
		1m	1m	1m
		FAKRA D	FAKRA C	FAKRA I
LG-7-38-24-58-1SP	Black	SiSo	1 Module	Yes
		1m	1m	1m
		SMA (m)	SMA (m)	Reverse Polarity SMA
LG-7-38-24-58-3FK	Black	SiSo	1 Module	Yes
		3m	3m	3m
		FAKRA D	FAKRA C	FAKRA I
LG-7-38-24-58-3SP	Black	SiSo	1 Module	Yes
		3m	3m	3m
		SMA (m)	SMA (m)	Reverse Polarity SMA
LG-7-38-3SP	Black	SiSo	1 Module	No
		3m	3m
		SMA (m)	SMA (m)
LP-7-38-1SP	Black	SiSo	No	No
		1m
		SMA (m)
LP-7-38-3SP	Black	SiSo	No	No
		3m
		SMA (m)
