CAN測試盒（型號EP083）

介紹

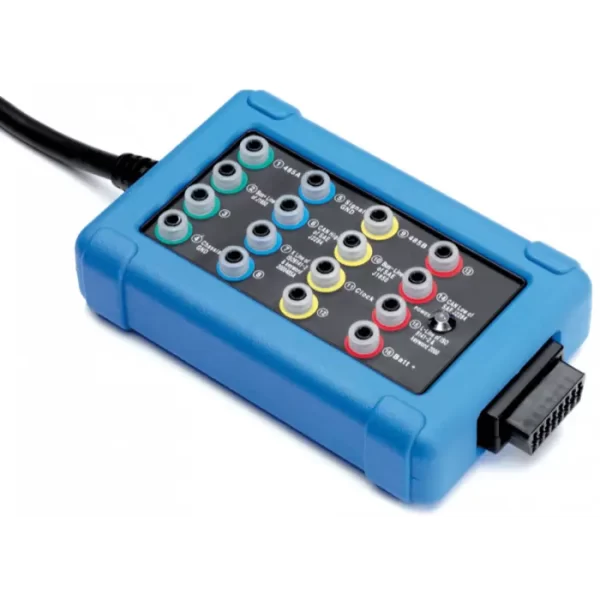

CAN引線盒也叫CAN測試盒，用它可輕鬆連接汽車上16管腳診斷插座。根據車輛配置，你可以用它檢查電源、地極和CAN總線信號質量。用附帶的測試導線，你可把PicoScope汽車示波器連接到CAN引線盒，監測存在的任何信號，例如CAN高和CAN低信號。CAN連接車輛的OBDII / EOBD插座，讓你輕鬆診斷電路故障。

• 輕鬆檢查電源和地極電路
• 確定通訊鏈接協議
• 連接示波器，捕獲信號和採集信號波形數據

工作原理

CAN測試盒使用編號的背光LED燈來指示診斷連接器相應的插腳有信號數據。閃爍的LED燈指示信號被拉高/低。
連接CAN測試盒到您的Pico示波器或其它適當的示波器，可以讓您監測到現時使用的任何信號，如CAN高和低信號。CAN測試盒的插腳接口可與標準的4mm公接頭連接。

CAN測試盒配有一條2.5米的線纜，所以您可以遠離診斷連接器在一個方便的位置工作；另有一個額外的轉接連接頭，可讓您接上示波器的同時也連接上解碼器。該測試盒由診斷連接器供​​電，所以不需要電池或電源適配器。
