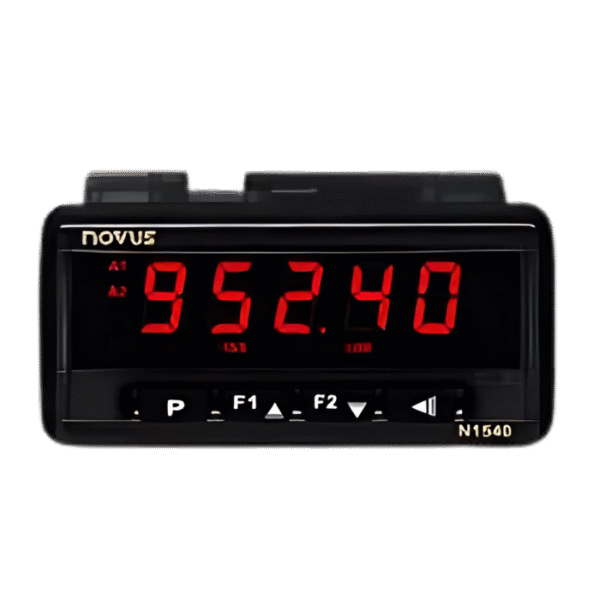

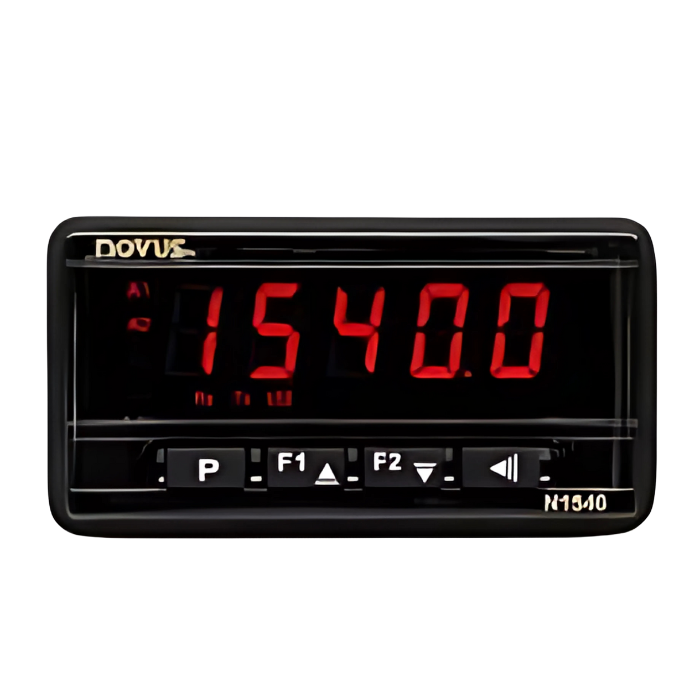

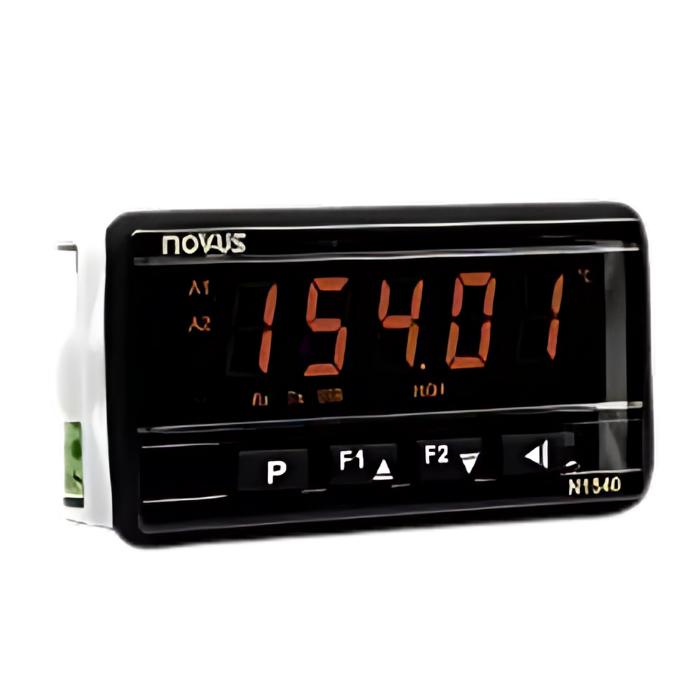

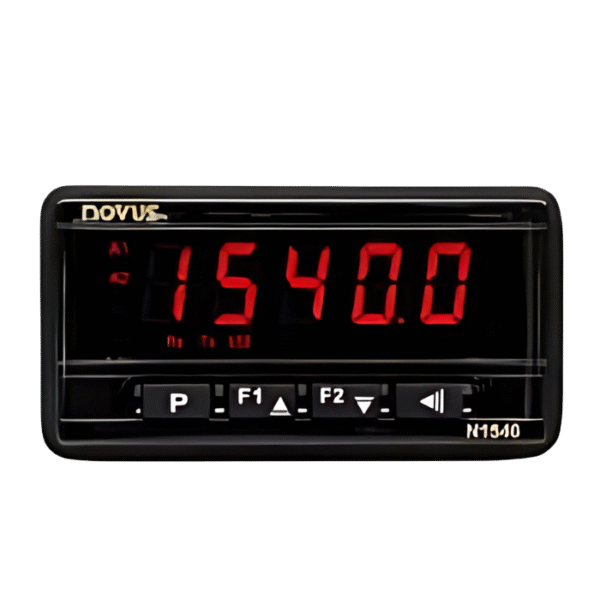

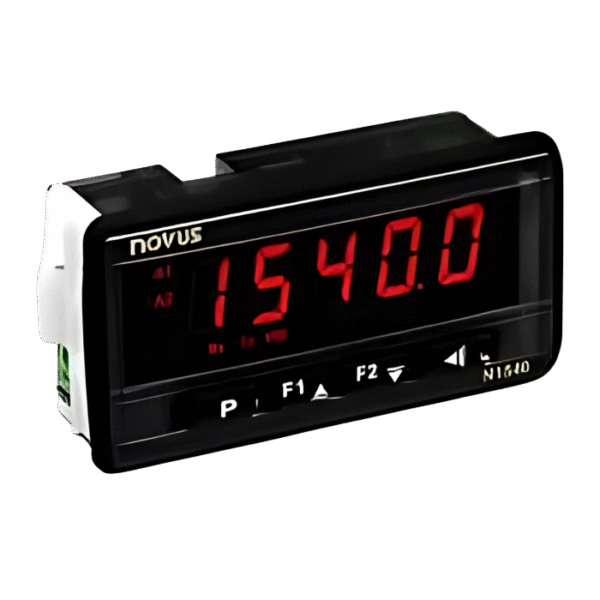

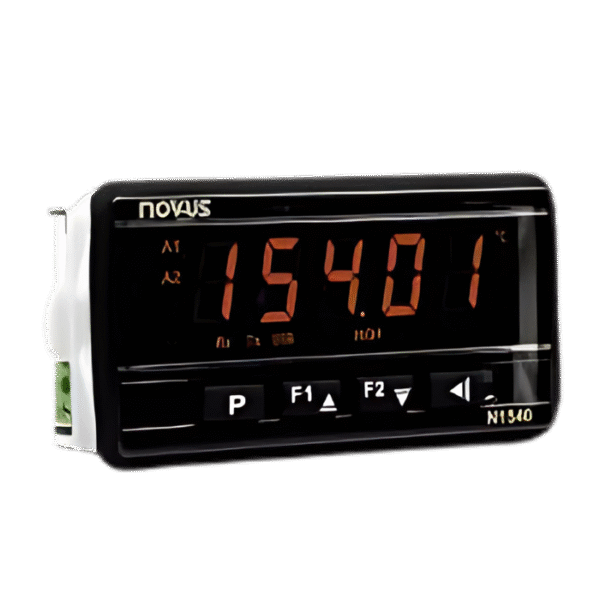

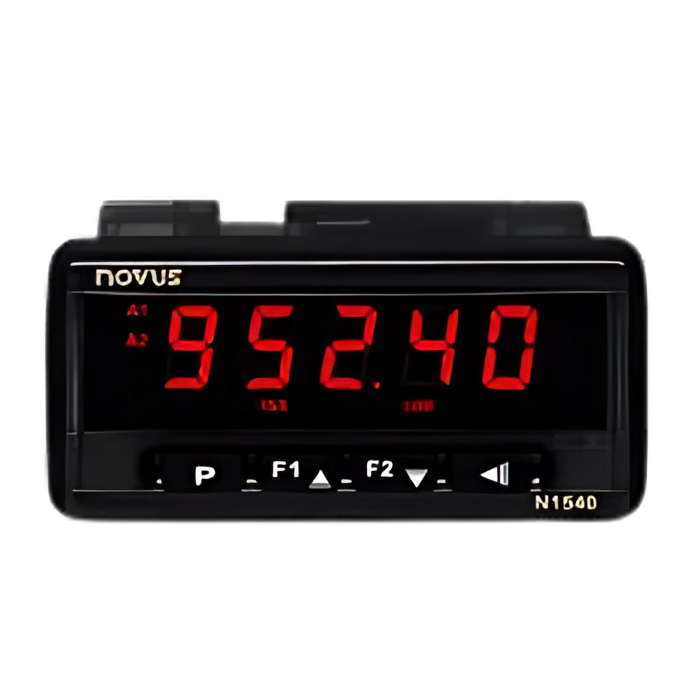

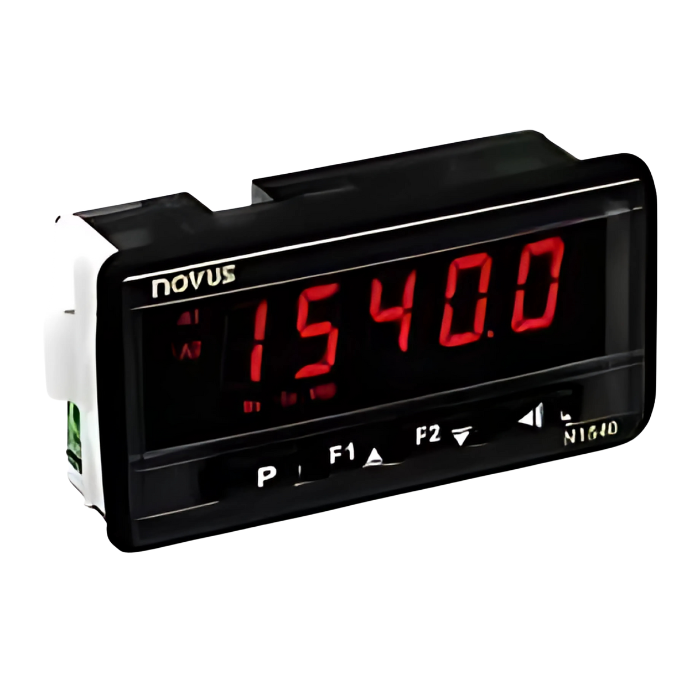

N1540通用輸入面板儀表
功能概述 :
N1540可快速取樣並以5位元精度顯示過程參數，支援熱電偶(J/K/T/N/R/S/B/E/Pt100)、0-20 mA、4-20 mA及0-10 Vdc等多種輸入。選購類比輸出（0-20 mA或4-20 mA）與RS-485 Modbus RTU通訊，並具備雙警報設定、密碼保護與USB Mini B配置介面。17 mm高LED顯示屏搭配IP65前面板及UL94 V-2阻燃外殼，適用於工業環境中對準確度與耐用度要求極高的測控應用場景。
描述
產品概述
產品特性
- 5 位元高解析度顯示器，數字高達 17 mm，清晰易讀
- 機身僅 34 mm 深，適合狹窄空間安裝
- 內建 USB 接口，設定快速簡便
- 新增 4-20 mA 重傳輸出，可整合至 PLC / I/O 系統

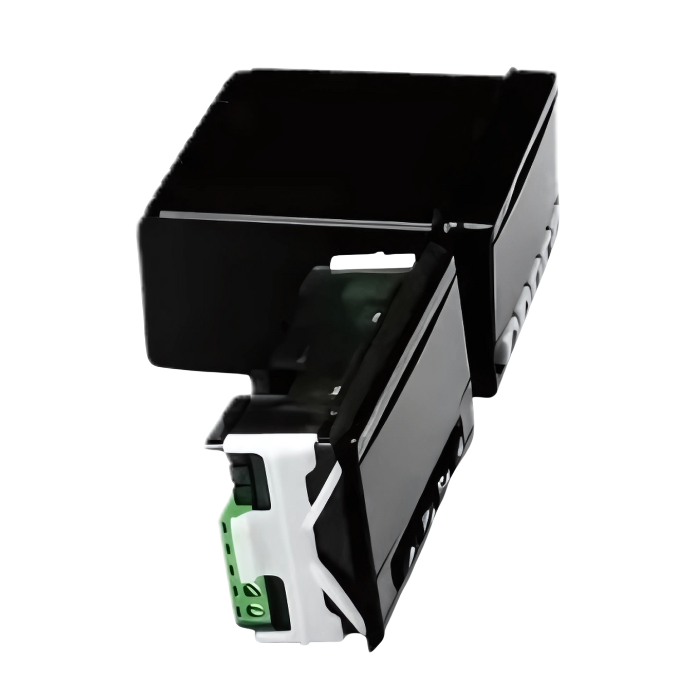

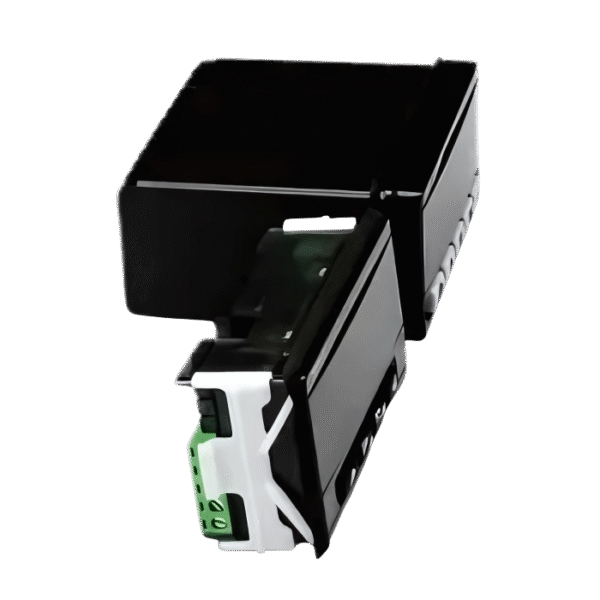

- 可拆式接線端子，提升安裝與維護效率
產品好處
- 遠距離也能輕鬆讀值，提升操作便利性
- 快速取樣反應，適合即時動態製程監控
- 相容多種控制系統，擴大應用彈性
- 節省空間與時間成本，提升整體佈線效率
- 外型簡潔、功能實用，優化控制盤整體外觀
規格參數
| 屬性 | 規格 |
|---|---|
| 顯示器 | LED 7 段，5 位元數字，17 mm 高 |
| 輸入類型 | 熱電偶 J、K、T、N、R、S、B、E、Pt100、0-20 mA、4-20 mA、0-50 mV、0-5 Vdc、0-10 Vdc |
| 準確度 | 熱電偶 J/K/T：量程的 0.2% ±1℃；N/R/S/B：量程的 0.2% ±3℃；Pt100/電流/電壓：跨距的 0.2% |
| 解析度 | 5 位元；速率高達 5% |
| 類比輸出 | 0-20 mA 或 4-20 mA（選購）；電隔離 |
| 輸出解析度 | 12 位元 |
| 警報 | 2 個警報 |
| 警報類型 | 最小值、最大值、最小差分、最大差分、差分超出範圍、感測器開路 |
| 輔助電源 | 24 Vdc |
| 選購項目 | 類比輸出（4-20 mA 或 0-20 mA）、RS485 |
| 通訊 | RS-485 Modbus RTU（可選） |
| 安全性 | 密碼保護配置 |
| 配置介面 | USB 類型 Mini B（供電） |
| 電源 | 100~240 Vac/dc（±10%）或 12~24 Vdc / 24 Vac（-10% / +40%） |
| 前面板 | IP65；聚碳酸酯（PC），UL94 V-2 |
| 外殼 | IP30；聚碳酸酯（PC），UL94 V-2 |
| 工作條件 | 0~50°C，0~80% RH（最高 30°C） |
