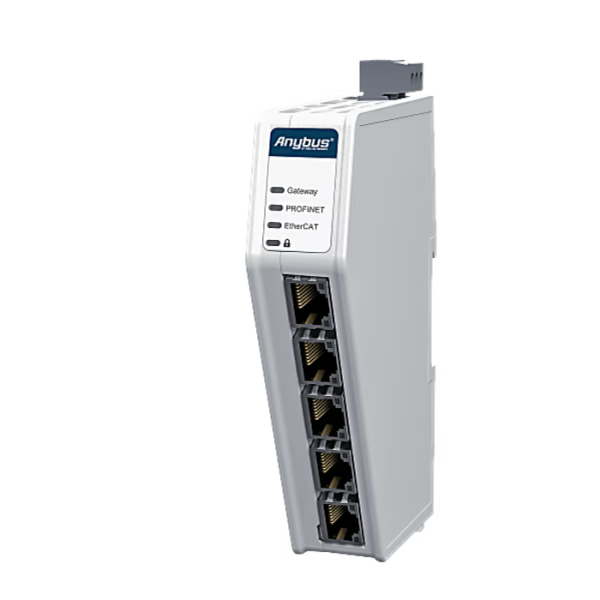

Anybus 閘道器－EtherCAT 主站至 PROFINET IO 設備
功能概述 :
Anybus 閘道器－EtherCAT 設備至 PROFINET IO 設備，可讓您將任何 EtherCAT 設備連接至 PROFINET 控制系統。
Anybus 閘道器可確保不同工業網路之間的可靠性、安全性與高速資料傳輸。透過直覺式的 Web 使用者介面，操作與設定皆相當容易上手。
描述
產品特點
透過掃描功能，最多可連接 24 台子設備：支援最多 24 台子設備，單一設備資料量最高可達 1486 位元組，最小更新週期為 1 毫秒，可輕鬆滿足高效能應用需求。透過網頁介面掃描 EtherCAT 設備後，系統可自動辨識並對應至控制器／PLC。
即時資料傳輸：Anybus Communicator 可實現不同工業網路之間的即時資料傳輸，其處理延遲極低，並內建網路封包轉換功能，無須額外運算。
整體傳輸時間僅需加上兩個網路的更新週期即可完成。- 診斷與技術支援 ：使用者介面可即時顯示連線狀態，方便監控閘道器的資料流向。透過「即時列表」與「資料交換控制」功能，可進行子設備的監控與管理。
- 專為工業現場打造 ：本產品採用工業級元件製造，通過多項產業標準認證，並提供 5 年原廠保固。
精巧機身、前端接線與線纜固定設計，讓 DIN 軌安裝更加快速便利。 - 與 PROFINET 控制器（PLC）之間傳輸最高 1024 位元組 ：透過內建交換式（支援菊花鏈）雙埠 10/100 Mbit 全雙工 RJ45 介面，
每一個方向最高可傳輸 1024 位元組，總資料量可達 2048 位元組。
該設備對 PROFINET IO 裝置的最小更新週期為 1 毫秒，符合 PROFINET 一致性等級 B 類與 III 級網路負載等級，並內附 GSD 檔案。 - 透過乙太網路 Web 介面進行設定 ：配備圖形化、回應式的 Web 操作介面，設定流程直覺簡單。
無需安裝任何額外軟體，僅需透過專用乙太網路連線即可快速完成設定。 - 安全性與網路分段設計 ：內建安全啟動機制，可防止惡意程式入侵；安全開關可鎖定設定，避免未授權修改。裝置本身具備網路分段（Network Segmentation）設計，各網路可獨立運作，僅允許經設定授權的資料於網路間傳輸。
規格參數
| 屬性 | 規格 |
|---|---|
| 認證與標準 | |
| CE | 有 |
| UL認證 | 有 |
| UL資訊 | E214107；符合 UL 61010-1、CSA C22.2 No. 61010-1、UL 61010-2-201、CSA C22.2 No. 61010-2-201 |
| ATEX | 否 |
| KC | 有 |
| FCC | 否 |
| EMC 電磁相容 | 有 |
| 抗衝擊／振動 | 否 |
| 環境標準 | EN 55016-2-3 A 類、EN 55032 A 類、EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6 |
| 廢棄物指令（WEEE） | 有 |
| WEEE 類別 | IT 與通訊設備 |
| 防護等級 | IP20 |
| 符合 RoHS 規範 | 有 |
| 一般的 | |
| 淨寬 | 27 mm |
| 淨高 | 144 mm |
| 淨深 | 98 mm |
| 淨重 | 150 g |
| 包裝寬度 | 35 mm |
| 包裝高度 | 170 mm |
| 包裝深度 | 115 mm |
| 包裝重量 | 185 g |
| 安裝 | DIN 軌道（EN 50022 標準） |
| 電流消耗 (Vcc Nom) | 90 mA @ 24V DC（2.2W） |
| 最大電流消耗 | 125 mA @ 24V DC（3W） |
| 輸入電壓 | 12–30V DC |
| 電源連接器 | 5.08 Phoenix 插拔式端子 |
| 反極性保護 | 是 |
| 短路保護 | 是 |
| 隔離 | 是 |
| 工作溫度 | –25 °C 至 70 °C |
| 儲存溫度 | –40 °C 至 85 °C |
| 外殼材料 | UL 94 V0 |
| 包裝材料 | 硬紙板 |
| 保固 | 5 年 |
| 連接埠／輸入輸出 | 2 × RJ45、2 × RJ45、RJ45 設定埠 |
| 是否包含電池 | 否 |
| 操作按鍵 | 重置／恢復出廠設定 |
| 身分與狀態 | |
| 產品編號 | ABC3113-A |
| ECCN | 5A991.b.1 |
| 雙重用途 | 否 |
| 原產地 | 瑞典 |
| 品牌 | Anybus |
| HS 編碼 | 8517620000 |
| EtherCAT 功能 | |
| EtherCAT 模式 | 主站／主站設備 |
| 支援功能 | CoE（EtherCAT over CAN）、PDO、僅掃描 |
| EtherCAT 頻寬 | 10/100 Mbit，最短週期時間 1 ms |
| EtherCAT 輸入資料大小 | 1500 bytes |
| EtherCAT 輸出資料大小 | 1500 bytes |
| 可連接從站數量 | 最多 24 台從站／子設備 |
| PROFINET 功能 | |
| PROFINET 模式 | 從站 |
| 支援功能 | 即時通訊、菊花鏈 |
| PROFINET 頻寬 | 10/100 Mbit，最短週期時間 1 ms |
| PROFINET 輸入資料大小 | 1024 bytes |
| PROFINET 輸出資料大小 | 1024 bytes |
| PROFINET 一致性等級 | Class B |
| PROFINET 設定檔 | 提供 GSDML 檔案 |
