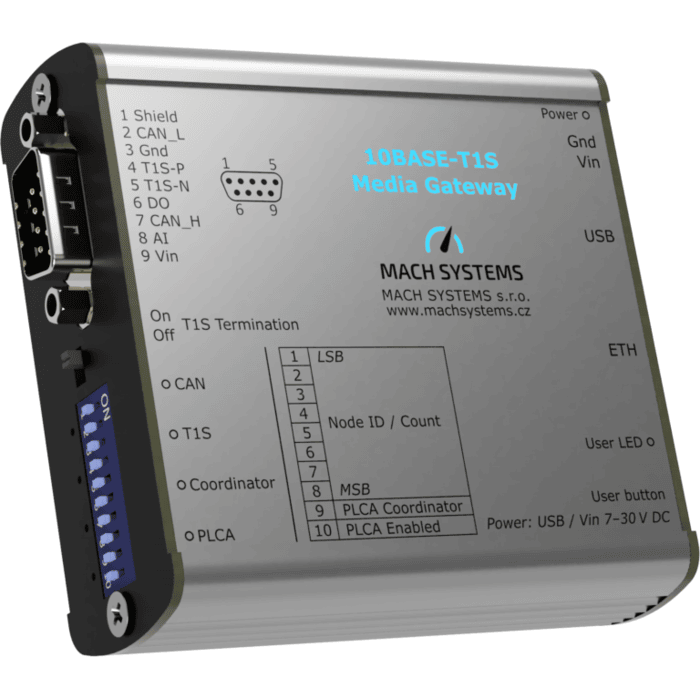

10BASE-T1S 媒體閘道器

功能概述:

10BASE-T1S媒體閘道是一款多功能10BASE-T1S媒體轉換器/乙太網路交換器，兼具CAN(FD)閘道功能並支援使用者自行編程。裝置配備1個10BASE-T1S連接埠、1個快速乙太網路連接埠、1個CAN通道（支援CAN FD）以及1個USB 2.0連接埠。

分類: Mach Systems, 車載乙太網測試標籤: CAN FD, MATEnet, 媒體轉換器, 車載乙太網

描述

描述

產品概述

三合一多功能整合：集媒體轉換器、乙太網路交換器和CAN(FD)閘道於一體
跨協定網路橋接：實現10BASE-T1S、標準乙太網路與CAN(FD)網路間的無縫雙向資料橋接
高效率設定維護：支援板載開關快速設定與網頁介面精細管理，並內建測試模式
深度可程式化平台：提供SDK支援使用者自行開發客製化韌體，靈活擴充應用場景

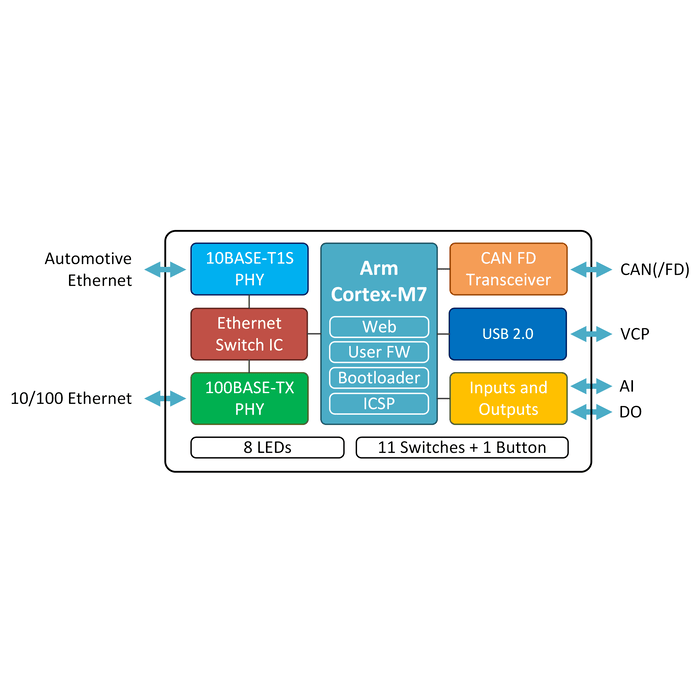

該設備可作為10BASE-T1S轉乙太網路交換器（媒體轉換器），實現10BASE-T1S連接埠、標準乙太網路連接埠與微控制器之間的雙向通訊；亦可作為乙太網路轉CAN(FD)閘道，在乙太網路連接埠（10BASE-T1S與100BASE-TX）與CAN(/FD)通道間建立資料橋接。透過內建網頁伺服器可設定10BASE-T1S網路與CAN/CAN FD匯流排間的閘道橋接功能。該設備還可作為USB轉CAN(FD)介面及乙太網路轉CAN(FD)介面。

其單對乙太網路10BASE-T1S連接埠同時支援CSMA/CD與PLCA兩種運作模式，可建立點對點及多點網路拓樸。連接埠設定參數（包括運作模式、信標傳輸-PLCA協調器功能、節點ID/節點數量、匯流排終端電阻等）可透過板載DIP開關或網頁介面快速設定，同時支援產生10BASE-T1S測試模式。

核心功能

10BASE-T1S 媒體轉換器
10BASE-T1S 車用乙太網路交換器
10BASE-T1S CAN(FD) 閘道器
10BASE-T1S 測試模式產生器
板載開關支援基本設定
可透過內建網頁伺服器進行進階設定與狀態監控

技術規格

10BASE-T1S 連接埠（符合IEEE 802.3cg標準）
支援CSMA/CD與PLCA模式
具備PLCA協調器與追蹤模式跟隨器
可建立點對點及多點網路拓樸
可簡便啟用終端節點電阻
可透過程式產生測試模式
10/100BASE-TX 連接埠
CAN(/FD)通訊通道
類比輸入與數位輸出介面
8 組狀態指示燈
11 位設定開關
USB Type-C 連接器

規格參數

產品技術規格表

規格參數
核心功能	可透過網頁介面進行設定與狀態監控 10BASE-T1S 乙太網路交換器 10BASE-T1S 測試模式產生器支援10BASE-T1S網路與CAN/CAN FD匯流排間雙向資料轉送採用開放通訊協定，可作為乙太網路轉 CAN(/FD)及USB轉CAN(/FD)介面可透過網頁介面進行韌體升級
通訊通道	車用乙太網路： 10BASE-T1S（符合IEEE 802.3cg標準）支援CSMA/CD與PLCA運作模式支援協調器與跟隨器可設定節點ID/節點數量及信標、傳輸參數終端電阻可透過板載開關啟用/停用 CAN匯流排：支援CAN-HS及ISO CAN FD（符合ISO 11898-1:2015；CAN2.0A/B） USB：USB 2.0 VCP
指示燈	5組雙色LED指示燈 2組乙太網路狀態指示燈（RJ-45介面） 1組電源指示燈

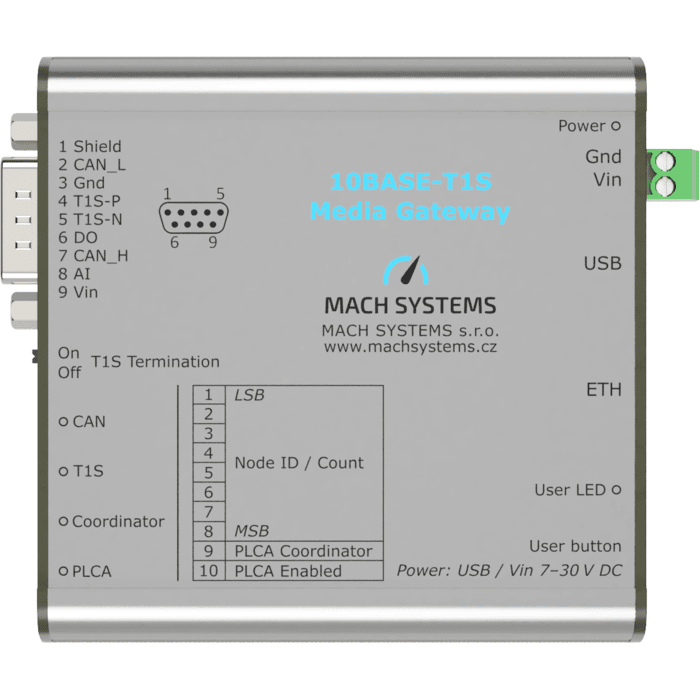

按鍵與開關	10位DIP開關 1組T1S終端電阻開關 1個功能按鍵
I/O通道	1路類比輸入（0-30V） 1路數位輸出（開洩輸出，35V/1A）
供電	支援USB Type-C供電支援外部7-30V直流電源輸入（透過1個2針端子台或DSUB9連接器，具備反接及突波保護

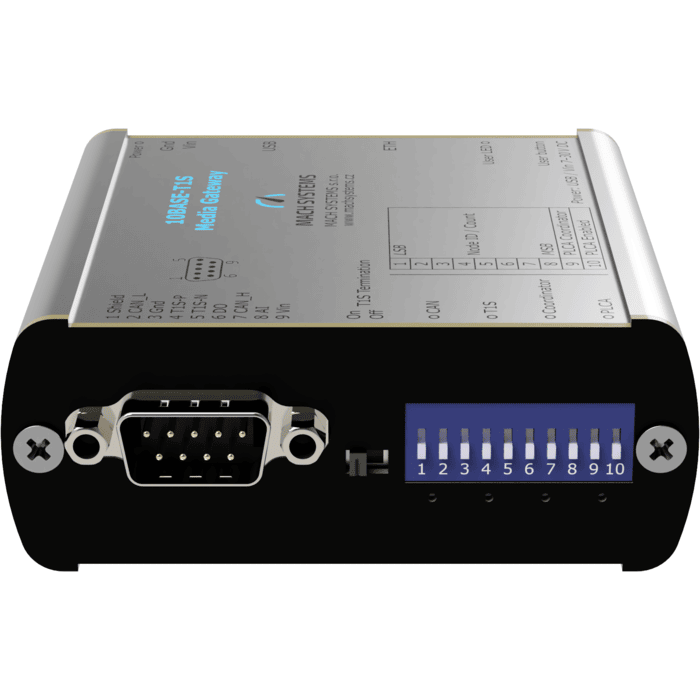

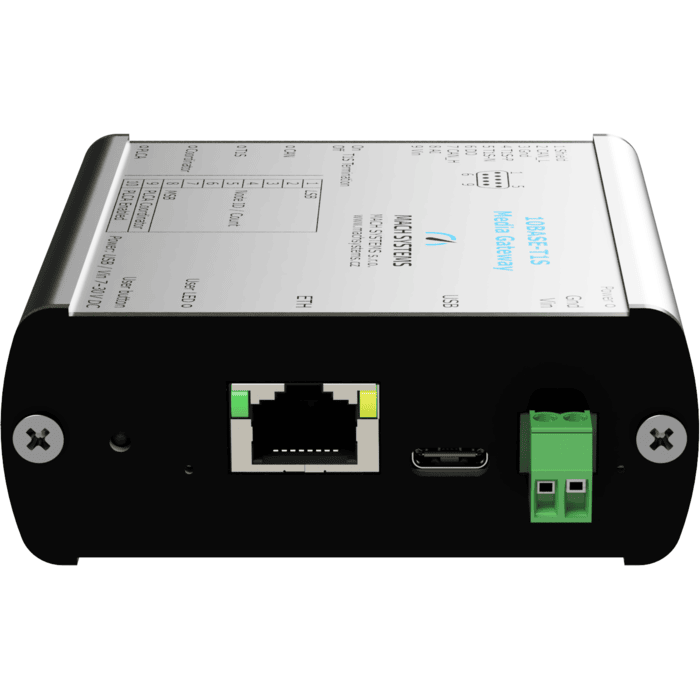

介面配置	10BASE-T1S、CAN匯流排及電源：D-SUB 9針公頭 100BASE-TX：RJ-45介面電源介面：2針可插拔端子台 USB 2.0：Type-C介面
尺寸	88 x 82 x 33 mm
工作溫度	-20°C~70°C
安裝方式	桌上型安裝（含黏貼墊） DIN導軌安裝（支架需另購） *詳細規格參數請見該設備產品手冊
