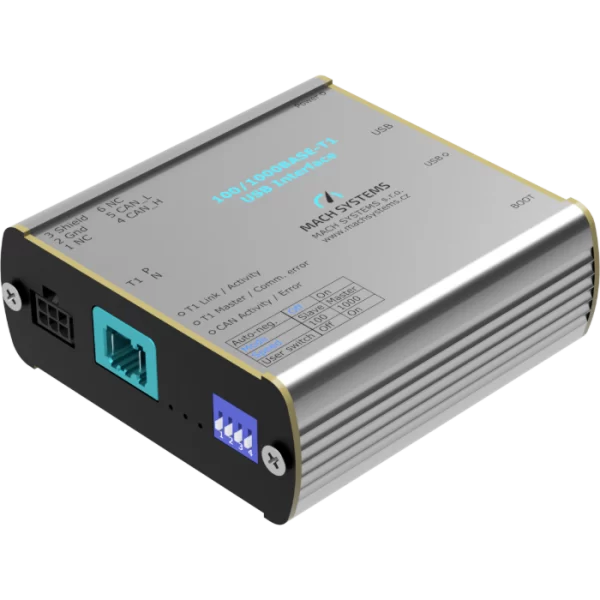

100/1000BASE-T1 USB介面 MATEnet
功能概述:
100/1000BASE-T1 USB 介面 MATEnet 可實現 100/1000BASE-T1 網路與 USB 3.1 連接埠之間的連接。本裝置可用作標準網路介面卡，並配備 TE MATEnet 和 USB 3.1 Type-C 連接器。此介面是將 100/1000BASE-T1 ECU 或網路連接到不含內建網路卡電腦的理想工具。
描述
產品概述
100/1000BASE-T1 USB 介面 MATEnet 是一款車用乙太網路轉USB 3.1/2.0的網路介面卡，可將無內建車用乙太網路卡的電腦直接接入100/1000BASE-T1 車用網路，同時可作為USB-CAN(FD)介面使用。設備整合了車用乙太網路通訊、CAN匯流排介面與進階診斷功能，可應用於汽車電子的研發測試、產線EOL 刷寫、車用網路診斷與資料擷取等情境。
- 雙速車用乙太網路NIC：支援100/1000BASE-T1標準，可將USB連接埠轉換為車用乙太網路卡，使PC可直接存取車用網路設備
- 整合USB-CAN(FD)介面：執行乙太網路功能時，可同步作為USB-CAN(/FD)介面使用，實現多協定並行接入與資料互動
- 智慧設定與診斷：可自動協商或手動設定速率/主從模式，提供PC軟體進行狀態監控、參數設定及纜線實體層診斷
- 工業級易用設計：採用TE MATEnet/H-MTD車用連接器與USB Type-C介面，支援USB匯流排供電與DIN導軌安裝，適應工業環境
功能概述
可實現 1000BASE-T1/100BASE-T1網路與USB連接埠之間的連接。若將其連接至PC的USB連接埠，則可作為標準網路介面卡使用，並配備TE MATEnet連接器和USB 3.1 Type-C連接器。
該設備可將100BASE-T1/1000BASE-T1 ECU或網路連接至無內建網卡的電腦（如超極本、迷你PC等）。通訊速率與主從設定既可透過鏈路夥伴自動協商設置，也可由使用者手動設定。設備支援透過虛擬COM連接埠讀取狀態資訊及連接埠診斷數據，還可作為USB轉CAN(/FD)介面使用。
亮點功能
- 車用乙太網路轉USB 3.1/2.0網路介面卡
- 支援1000BASE-T1與100BASE-T1協定
- 100/1000Mbit 全雙工通訊
- 主從模式可自動協商或手動設定
- 支援IEEE標準模式與傳統（Legacy）模式
- T1連接埠可進行自動極性檢測
- 訊框產生器模式
- 透過USB虛擬串列埠實現設定、狀態監控及連接埠診斷
- 提供免費PC應用軟體
- 可用作USB轉CAN(/FD)介面
- 配備USB 3.1 Type-C接口
- 支援USB匯流排供電
- 鋁合金外殼
- 支援DIN導軌安裝
其他功能
- 該設備內建狀態指示燈和指撥開關，可直觀顯示連接埠狀態並設定參數，同時具備訊框產生器與纜線診斷等進階功能
- 該設備連接至電腦USB 3.x連接埠（相容USB 2.0）後，可用作網路介面卡（根據T1連接埠速率自動適配1000Mbit/100Mbit傳輸速率）和虛擬COM連接埠
- 虛擬COM連接埠支援透過程式設計方式讀取設備狀態與設定參數，並可同步啟用USB轉CAN(/FD)介面功能（此功能可與100/1000BASE-T1網卡功能同時執行）
- 基於開放的USB通訊協定，使用者可讀取狀態資訊並設定連接埠參數，輕鬆實現設備與各類系統的整合
- 宏虹提供免費的PC應用程式，可用於視覺化狀態監控、參數設定及使用進階功能
規格參數
| 規格參數 | |
| 車用乙太網路 | 2100/1000BASE-T1 轉 USB 3.1/2.0 網路介面卡 註：連接至USB 2.0連接埠時，1000BASE-T1的傳輸速率將受限制 |
| 設定功能 | 速率選擇：100/1000/自動協商
工作模式：主/從模式/自動協商 訊框產生器：啟用/關閉 鏈路模式：IEEE標準/傳統（Legacy）模式 |
| 通訊通道 | 車用乙太網路：支援1000BASE-T1（IEEE 802.3bp）或100BASE-T1（IEEE 802.3bw）
CAN匯流排：支援CAN FD的高速CAN通道（符合ISO 11898-1:2015，相容CAN2.0A/B及ISO CAN FD） USB介面：USB3.1網路介面卡，USB 2.0 CDC診斷通道 |
| 系統整合 | 透過USB虛擬串列埠或CAN(/FD)的開放式通訊協定，可實現連接埠參數設定、狀態讀取及纜線診斷 |
| USB-CAN(/FD)介面 | 執行100/1000BASE-T1轉換功能時，可同步作為USB-CAN或USB-CAN FD介面使用（基於USB虛擬串列埠的開放式通訊協定） |
| PC 應用程式 | 提供免費PC工具軟體，支援狀態監控、轉換器設定、纜線診斷及呼叫USB轉CAN(/FD)功能 |
| 供電方式 | USB匯流排供電 |
| 介面類型 | 1000BASE-T1：TE MATEnet 連接器
CAN 匯流排：6針接線端子台（Molex Micro-Fit 規格） USB：USB Type-C 接口 |
| 尺寸 | 84 x 82 x 33 mm |
| 工作溫度 | -20~70 °C |
| 安裝方式 | 桌上型安裝（含黏貼墊） DIN導軌安裝（支架需另購） *詳細規格參數請見該設備產品手冊 |
