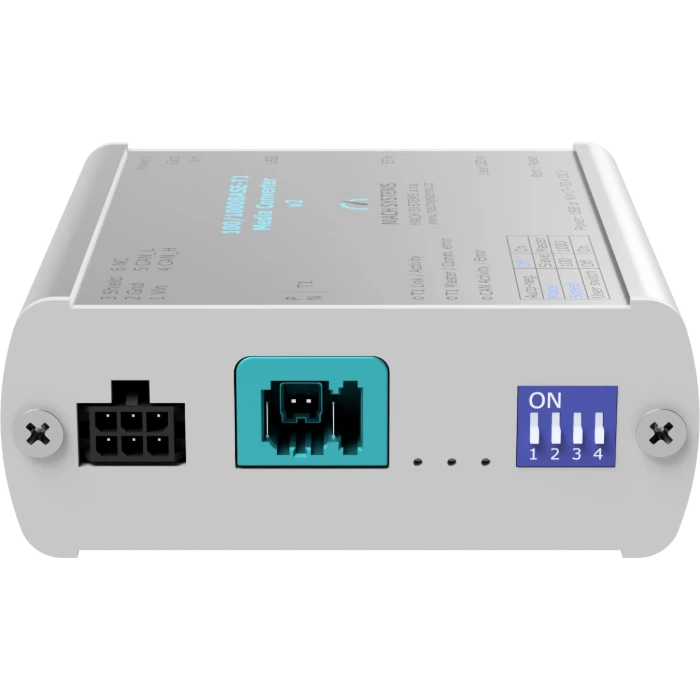

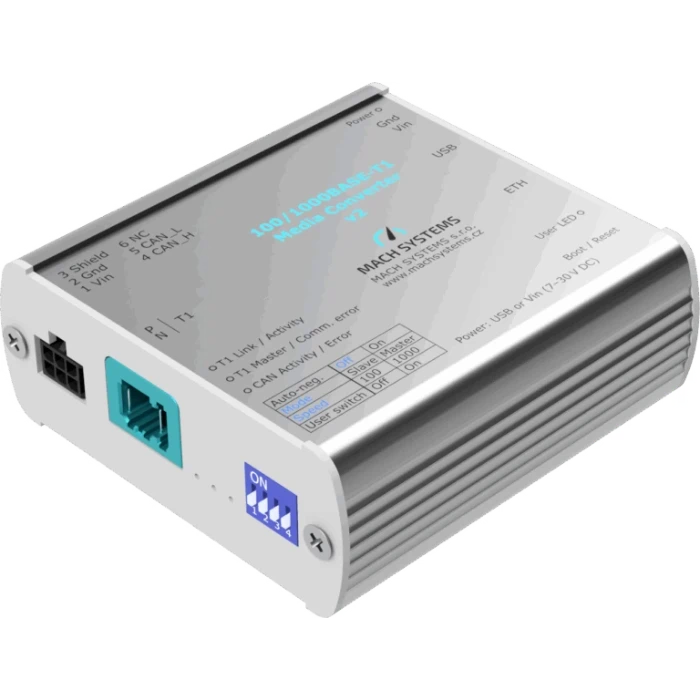

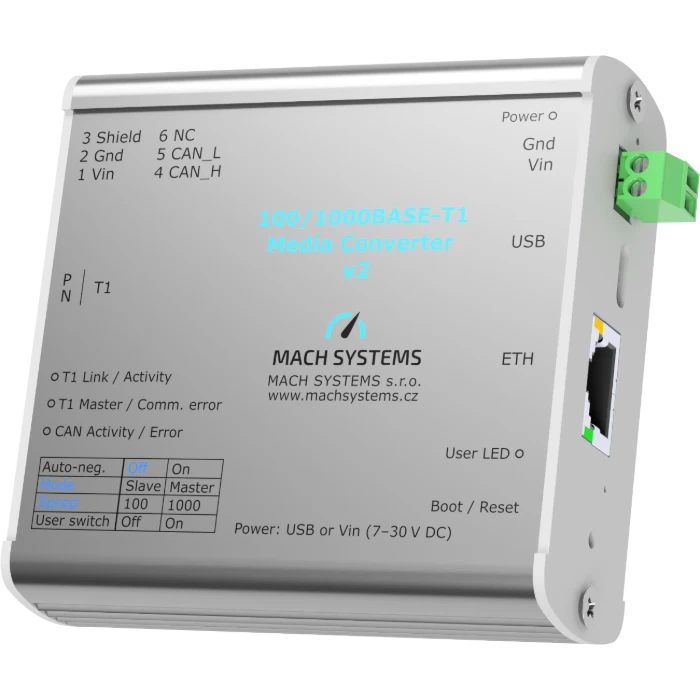

Mach Systems 100/1000BASE-T1 媒體轉換器 v2 MATEnet
功能概述:
100/1000BASE-T1 媒體轉換器 v2 MATEnet 可在 1000BASE-T1 與 1000BASE-T（Gigabit Ethernet），以及 100BASE-T1 與 100BASE-TX（Fast Ethernet）網路之間進行全雙工物理層轉換。設備配備 TE MATEnet 與 RJ-45 介面，通訊速率及 Master／Slave（主／從）模式可由連線裝置自動協商，亦可手動設定。
本設備整合 OPEN Alliance TC10 睡眠／喚醒功能與 MACsec（TC17）資料鏈路層安全機制，並可透過 USB 虛擬序列埠設定參數、查詢設備及連接埠狀態、執行線纜診斷。此外，設備可在執行媒體轉換的同時，作為 USB-CAN／CAN FD 介面使用，滿足車載乙太網路開發、測試與系統整合需求。
描述
產品特色
- 支援車載乙太網路與標準乙太網路雙向轉換
- 支援 1000BASE-T1 與 100BASE-T1 標準
- 支援 OPEN Alliance MACsec（TC17）安全標準
- 支援 OPEN Alliance 睡眠／喚醒（TC10）功能
- 支援 100／1000 Mbit 全雙工通訊
- 可自動協商或手動設定通訊速率
- 可自動協商或手動設定 Master／Slave（主／從）模式
- T1連接埠支援自動極性偵測
- 支援訊框產生器模式
- USB介面可用於設備設定、狀態查詢與連接埠診斷
- 提供免費PC應用程式
- 可作為 USB-CAN／CAN FD介面使用
- 支援 USB供電或外接電源供電
- 採用鋁製外殼
- 支援 DIN導軌安裝
重點功能
- 本設備整合訊框產生器、纜線診斷等進階功能，除了執行媒體轉換外，亦可作為 USB-CAN／CAN FD介面使用。
- 宏虹提供免費PC應用程式，可直覺顯示設備狀態、設定參數，以及使用 MACsec、TC10等進階功能。透過 USB或 CAN／CAN FD開放式通訊協定，可輕鬆讀取設備狀態並設定連接埠參數，方便將轉換器整合至各類系統。使用者亦可透過程式化方式設定設備，包括 T1連接埠參數、TC10及 MACsec功能，並讀取設備運作狀態。

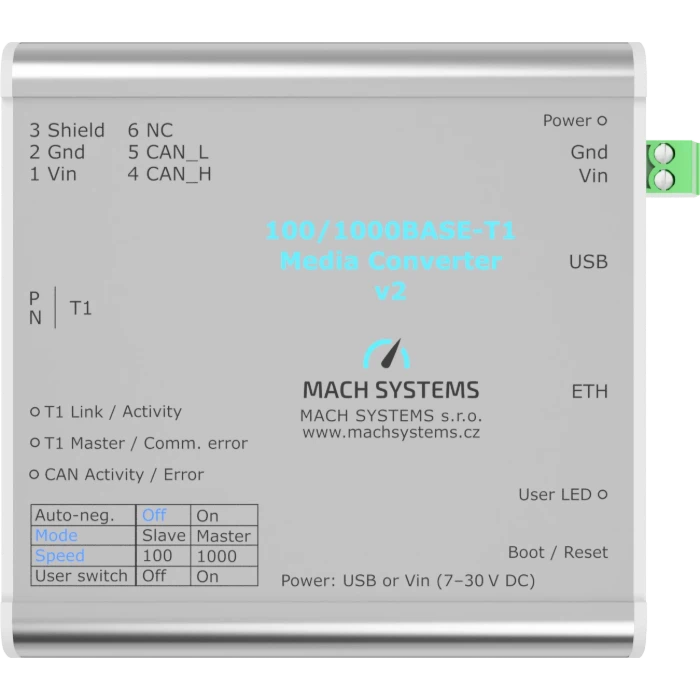

- 本轉換器可將 100BASE-T1／1000BASE-T1 ECU或車載網路連接至桌上型電腦或筆記型電腦。設備內建狀態指示燈與 DIP切換開關，即使未連接電腦，也能快速完成基本設定與操作。
規格參數
| 功能 | 說明 |
|---|---|
| 媒體轉換 |
|
| 設定選項 |
|
| 通訊通道 |
|
| 系統整合 | 透過 USB虛擬序列埠或 CAN／CAN FD開放式通訊協定，可設定 連接埠參數、讀取連接埠狀態、設定 MACsec與 TC10功能，並執行 纜線診斷。 |
| USB-CAN／CAN FD介面 | 執行媒體轉換功能的同時，亦可作為 USB-CAN或 USB-CAN FD介面 使用，並支援以 USB虛擬序列埠為基礎的開放式通訊協定。 |
| PC應用程式 | 提供免費PC應用程式，可用於讀取設備狀態、設定轉換器、執行 纜線診斷、設定 MACsec與 TC10，以及使用 USB-CAN／CAN FD功能。 |
| 供電方式 |
|
| 介面 |
|
| 尺寸 | 84 × 82 × 33 mm |
| 工作溫度 | -40～85°C |
| 安裝方式 |
|
