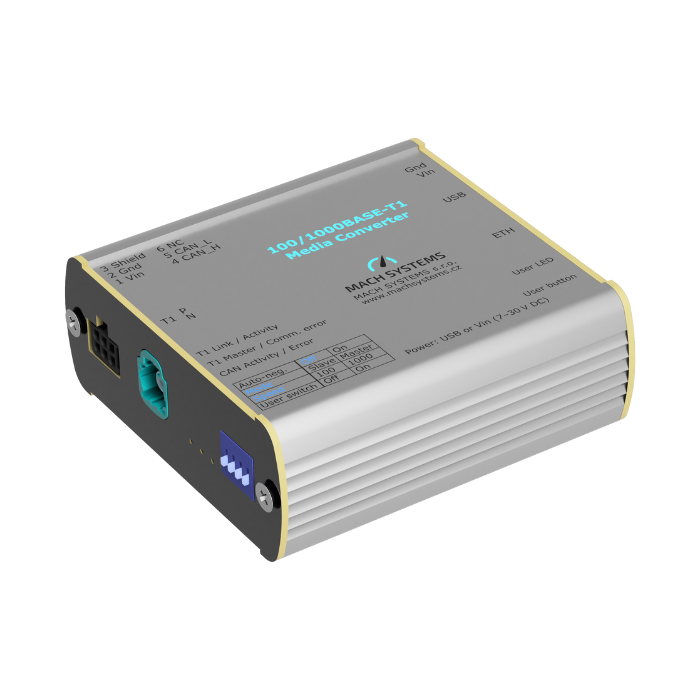

Mac Systems 100/1000BASE-T1 媒體轉換器 H-MTD

功能概述:

100/1000BASE-T1 媒體轉換器 H-MTD 能實現汽車乙太網路標準（100BASE-T1、1000BASE-T1）與傳統乙太網路（100BASE-TX、1000BASE-T）間的全雙工物理層轉換。其支援速度與主從設定的自動協商與手動配置，搭載 Rosenberger H-MTD 連接器，並具備幀產生器與電纜診斷等進階功能。該設備同時支援 USB-CAN(/FD) 介面，配合免費 PC 軟體可實現狀態監控與遠程配置，鋁製外殼搭配 DIN 導軌安裝設計，適用於汽車電子與工業網路環境。

產品概述

此媒體轉換器集成幀產生器與電纜診斷等進階功能，既可作為 USB 轉 CAN(/FD) 介面，也可充當媒體轉換器，並採用符合 USCAR 777-U-002-1-Z01 標準的 H-MTD 汽車乙太網路連接器；透過 USB 或 CAN(/FD) 的開放式通訊協議，使用者可讀取狀態資訊並配置連接埠參數，輕鬆將轉換器整合至任何系統並支援程式化控制。我們同時提供免費 PC 應用程式，用於實時查看設備狀態、設定參數及使用所有高級功能；內建狀態 LED 指示燈與撥碼開關，無需連接電腦也能快速操作，是將 100BASE-T1/1000BASE-T1 ECU 或網路連接至電腦或筆電的理想工具。

汽車乙太網路到標準乙太網路的轉換
1000BASE-T1 和 100BASE-T1 支持
100/1000 Mbit全雙工通訊
速度自動協商或手動選擇
主/從自動協商或手動選擇
IEEE 和傳統模式
T1 連接埠上的自動極性偵測
幀生成器模式
USB 用於設定、狀態和連接埠診斷
免費PC應用程式
可用作USB轉CAN(/FD)接口
USB 或外部供電
鋁製外殼
DIN 導軌安裝可能性

規格參數

汽車乙太網路媒體轉換器規格表

特徵	描述
媒體轉換	1000BASE-T1 → 1000BASE-T 100BASE-T1 → 100BASE-TX
配置	速度：100/1000/自動協商模式：主／從／自動協商幀產生器：開／關連結模式：IEEE／傳統
頻道	汽車乙太網路：1000BASE-T1 (IEEE 802.3bp) 或 100BASE-T1 (IEEE 802.3bw) 乙太網路：1000BASE-T（IEEE 802.3ab）或 100BASE-TX（IEEE 802.3u） CAN(/FD)：ISO 11898-1:2015；CAN 2.0A/B USB：USB 2.0 CDC
一體化	透過 USB VCP 或 CAN(/FD) 開放協定配置埠參數讀取埠狀態與運行電纜診斷同時作為 USB-CAN(/FD) 介面與媒體轉換器
USB-CAN(/FD) 介面	可作為 USB-CAN 或 USB-CAN FD 介面使用，並支援開放通訊協定
PC 應用程式	免費工具：讀取狀態、配置轉換器、運行電纜診斷、USB-CAN(/FD) 功能
電源	USB 供電外部 7–30 V DC（極性與電湧保護）

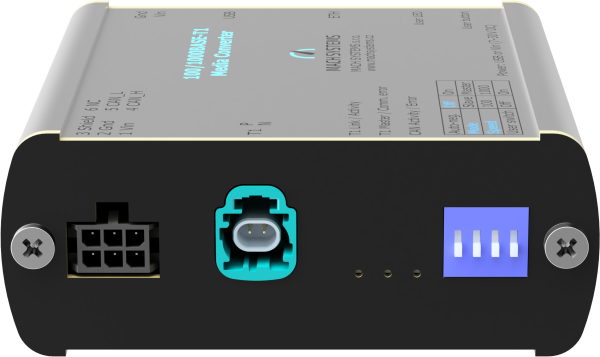

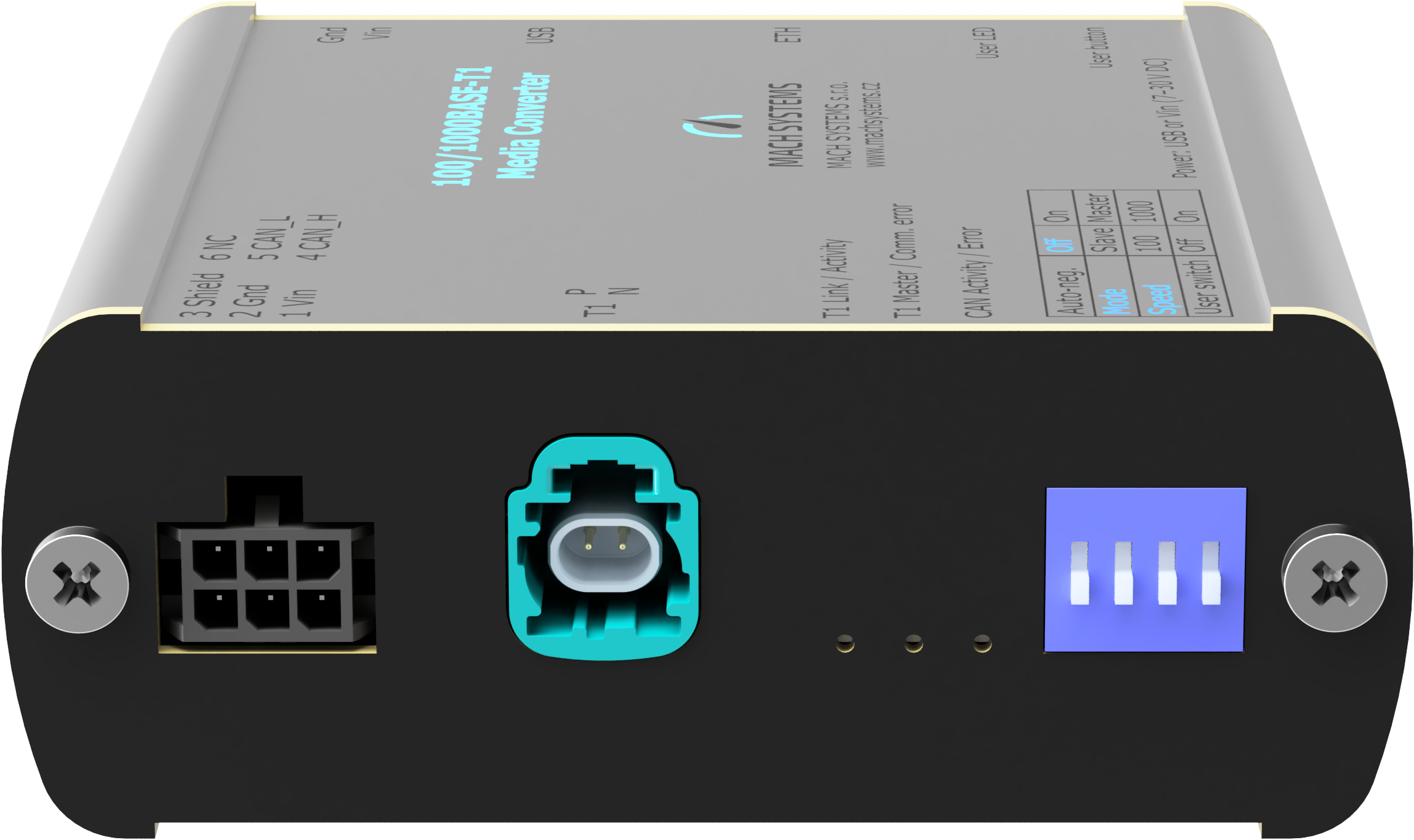

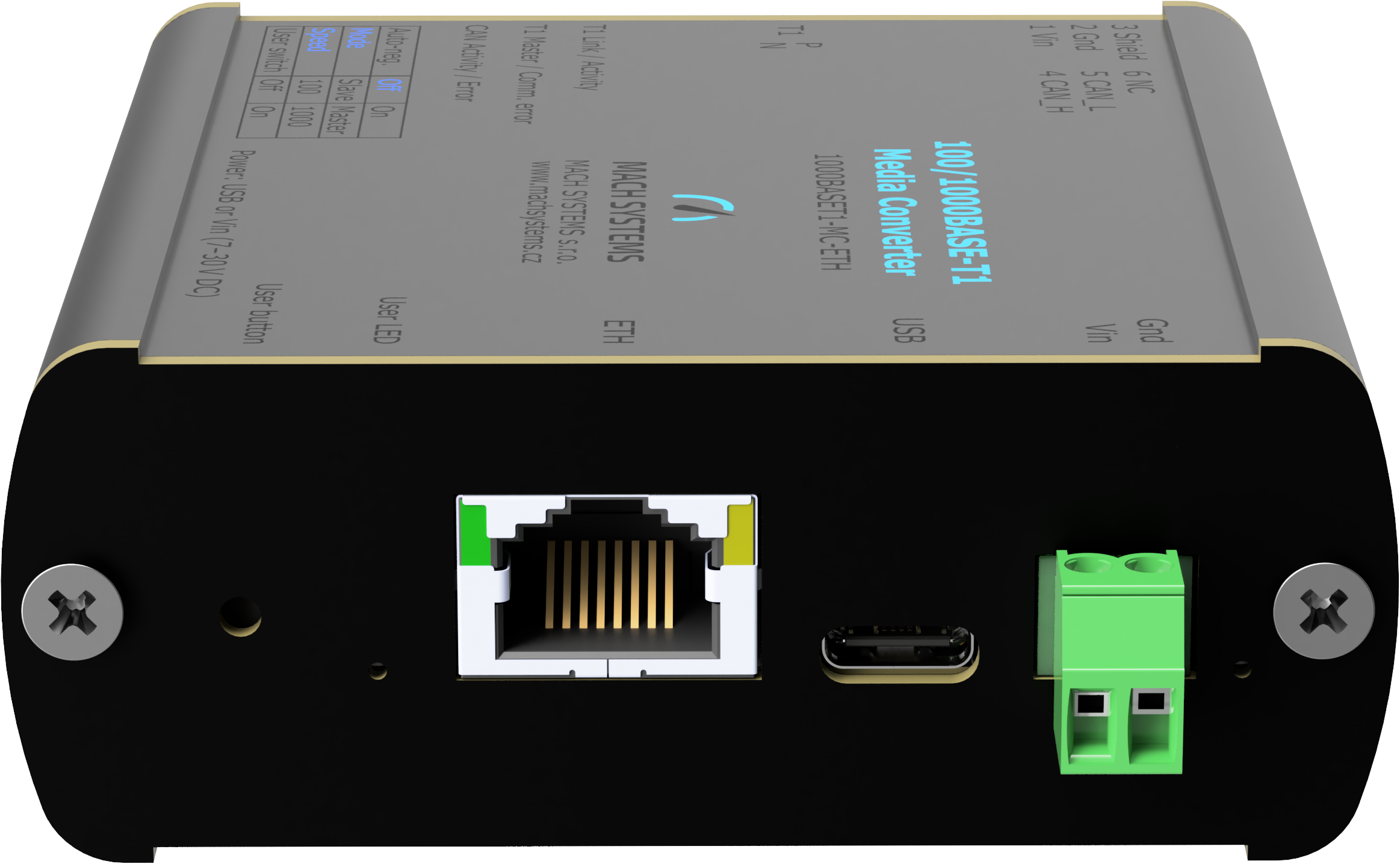

連接器	1000BASE-T1：Rosenberger MATEnet 1000BASE-T：RJ-45 CAN 總線與電源：6-針 Molex Micro-Fit 電源：2-針 TE 接線端子 USB 2.0：Type-C
尺寸	84 × 82 × 33 毫米
工作溫度	−20 °C 至 70 °C
放置	桌面（附黏性墊） DIN 導軌安裝（支架另售）

免費PC應用程式

100 /1000BASE-T1 媒體轉換器 PC 應用程式是免費提供的。

特徵：

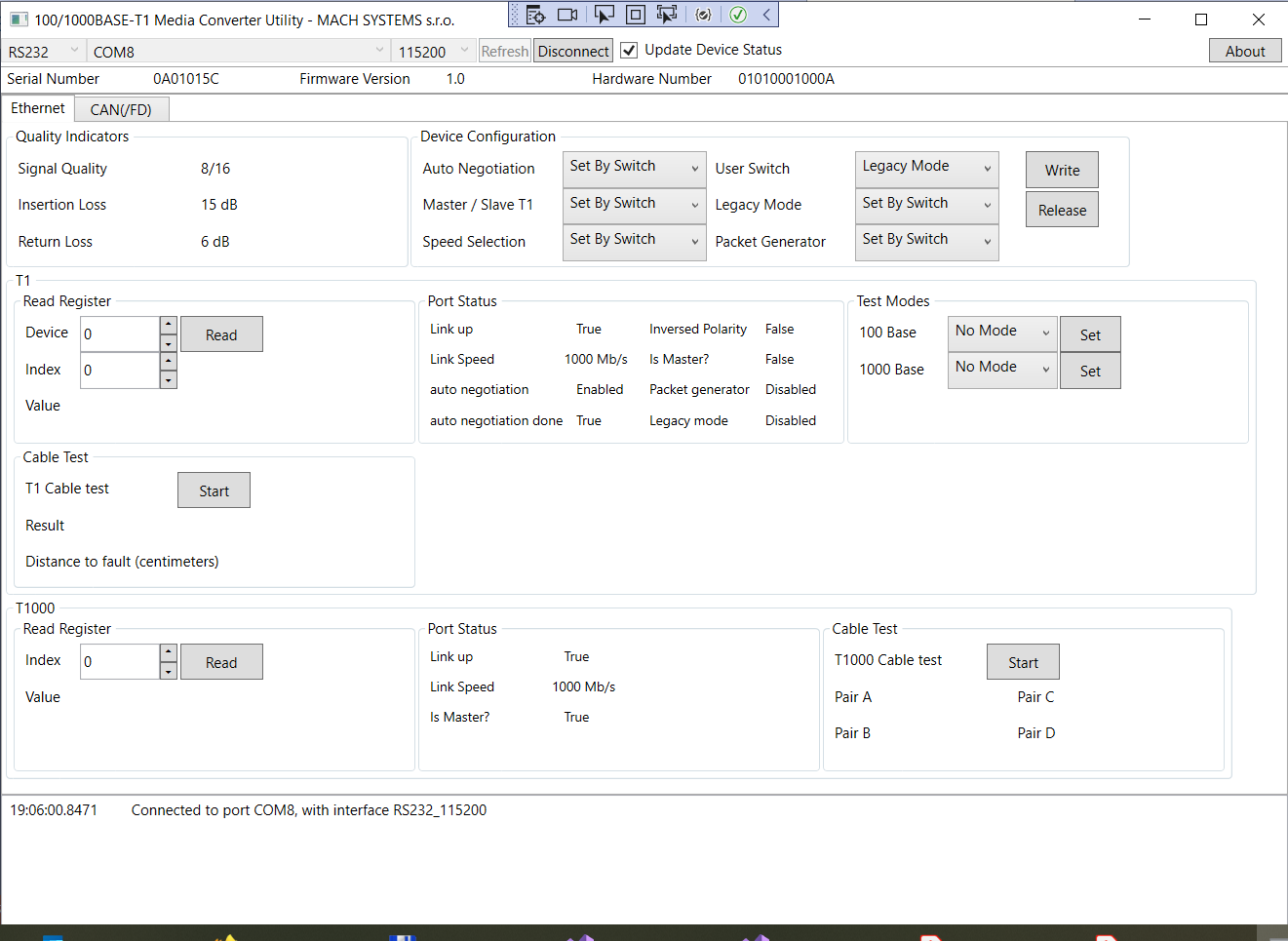

讀取連接埠狀態：連結、速度、主/從、訊號品質、插入和回波損耗
覆蓋轉換器配置：自動協商、速度、IEEE/傳統模式
運行電纜測試

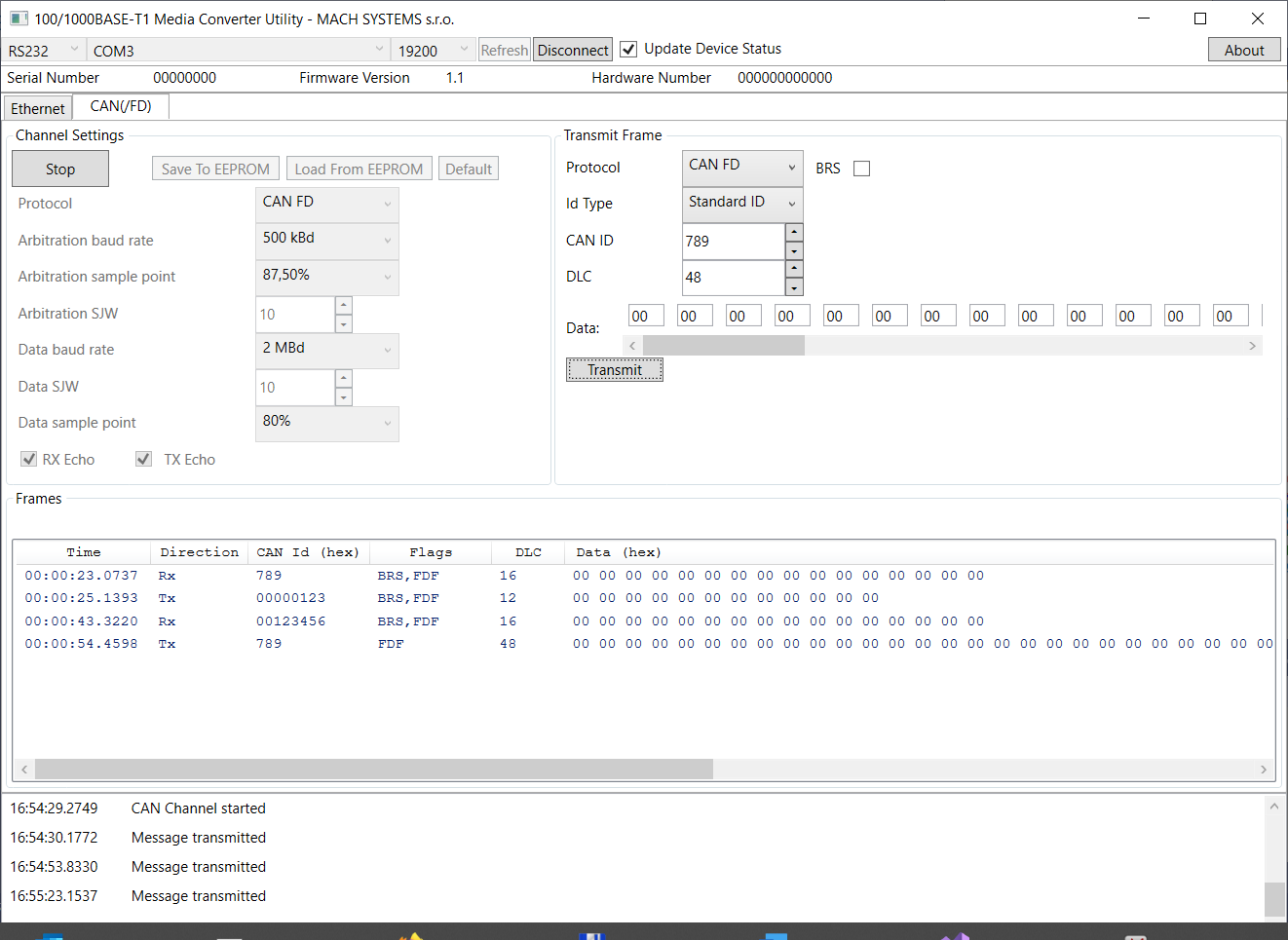

使用媒體轉換器作為 USB-CAN(/FD) 介面：配置 CAN 通道，發送/接收 CAN 和 CAN FD 幀

該應用程式適用於 Microsoft Windows 並使用 .NET 框架。

整合通訊協定:

開放式通訊協定可透過 USB 或 CAN(/FD) 存取媒體轉換器。該協定允許遠端讀取狀態並配置 T1 和標準乙太網路端口，或將設備用作 USB-CAN(FD) 介面。

訂購資訊

產品編號	描述
1000BASET1-MC-HMTD	100/1000BASE-T1 媒體轉換器 H-MTD
1000BASET1-MC-MATENET	100/1000BASE-T1 媒體轉換器 MATEnet – 請參閱單獨的產品頁面
線束-HMTD-HMTD-0M5	Rosenberger H-MTD 母頭至 H-MTD 母頭 STP 電纜；長度 0.5 公尺
線束-HMTD-HMTD-2M	Rosenberger H-MTD 母頭至 H-MTD 母頭 STP 電纜；長度 2 公尺
適配器-MATENET-HMTD-M	TE MATEnet 公頭轉 Rosenberger H-MTD 公頭 PCB 轉接器
適配器-HMTD-終端-M	Rosenberger H-MTD 公頭轉接器至接線端子 PCB 轉接器
線束-MOLEX6-OPEN-1M	6 針 Molex Micro-Fit 至開口端；長度 1 米
線束-MOLEX6-OPEN-5M	6 針 Molex Micro-Fit 至開口端；長度 5 米
1000BASET1-NET-SDK	.NET SDK API (DLL) 可透過 USB (VCP) 或 CAN/FD 存取裝置。此 API 允許讀取設備狀態、配置設備、執行電纜測試，以及將設備用作 USB-CAN(FD) 介面。一次性付款，永久許可證適用於一個客戶位置。
DIN 支架-UNI	通用支架，用於將任何外殼安裝在 DIN 導軌上
