一、前言
在高速數位通訊、精密測量與各類嵌入式系統中，如何在真實環境下準確評估 ADC（類比數位轉換器）的性能，一直是研發團隊與測試工程師最關注的核心課題。尤其當測試情境需要模擬高複雜度、可重複、具標準化的輸入序列時，傳統訊號源往往無法充分反映實際應用的動態。此時 PRBS（Pseudo Random Binary Sequence，偽隨機二進制序列） 就成為工程師可靠且不可或缺的測試工具。
一、什麼是 PRBS？為什麼工程師離不開它？
PRBS 是由 0 與 1 組成的偽隨機二進序列，其具備類似真實隨機訊號的統計特性，卻能透過固定初始種子與回授多項式重複生成完全一致的序列。PRBS 的核心特性包含以下幾點：
1.隨機特性
序列的統計分布（如 0/1 比例、位元翻轉機率）接近真實隨機訊號，能有效模擬複雜場景。
2.可重複性
相同種子與回授多項式下，序列可完全重現，適用於設計驗證與跨平台比對。
3.頻譜寬
PRBS 具備寬頻頻譜，頻率可延伸至 ADC 的 Nyquist 限制，可用於驗證高頻響應。
4.多種序列長度
常見的 PRBS-7、PRBS-15、PRBS-23、PRBS-31 皆為 2ⁿ−1 的長度，序列越長，頻譜越豐富、越能避免重複序列造成的測量誤差。
因此 PRBS 特別適用於高速、寬頻、動態變化大的測試場景，如：高速 ADC、SerDes 介面、光電訊號接收器、腦機介面等。
二、PRBS 在 ADC 測試中的應用
一、高速 ADC 動態性能測試
適用領域：高速資料擷取卡、射頻接收器、雷達系統
1.核心測試指標
驗證 SNR（訊噪比）、THD（總諧波失真）、SFDR（無雜散動態範圍）、ENOB（有效位元數）。
2.為何高速 ADC 一定要使用 PRBS？
PRBS（偽隨機位元序列）涵蓋廣泛的頻率成分，可完整覆蓋 ADC 輸入帶寬，暴露頻域響應的缺陷；隨機特性可避免單一頻率訊號的偶然性，使測試結果更具代表性。長碼型 PRBS（如 PRBS-31）可有效降低因重複碼型所造成的測量誤差。
3. 典型適用的 ADC 類型：
- 超高速 ADC（取樣率 ≥ 1 GS/s，如 10 GS/s 高速 ADC）
- 射頻 ADC（RF ADC）
二、通訊介面 ADC 測試（SerDes / PCIe / USB4）
1. 核心測試目標：
驗證 SerDes、PCIe 5.0 / 6.0、USB4 等高速介面訊號的完整性（眼圖、抖動、誤碼率）。
2. 為何需要 PRBS？
高速介面輸入訊號多為抖動大、頻寬高（例如 10 Gbps 以上）的高速碼流，PRBS 能模擬此類實際碼型，使測試更貼近真實情況，並可驗證 ADC 對各類碼型的還原能力。
3. 典型適用的 ADC 類型：
整合 SerDes 的專用 ADC
工業通訊用 ADC
三、腦機介面（BCI）晶片 ADC 測試
1. 核心測試目標：
驗證 ADC 對微弱腦電訊號（如 EEG 腦電波）的取樣精度與抗干擾能力。
2. 為何需要 PRBS？
神經訊號通常具有低振幅（微伏級、約 ±mV）與低頻特性（約 10 kHz 以下），PRBS 可模擬其隨機性與頻譜特徵。
小幅度 PRBS（如 ±5 mV）可對應生物電訊號的真實幅度，避免 ADC 飽和，提升測試可信度。
3. 典型適用的 ADC 類型：
低功耗、高分辨率 BCI 專用 ADC（解析度 ≥ 16-bit）
四、雷射晶片 / 光通訊 ADC 測試
1. 核心測試目標：
驗證光通訊鏈路中 ADC 對高速光訊號的轉換性能（例如光模組中的訊號解調）。
2. 為何需要 PRBS？
光通訊訊號具有高頻寬（可達 10 GHz 以上）與高速切換特性，PRBS 能模擬實際高速碼流，其頻譜涵蓋光訊號所需的寬頻特性，有助於驗證 ADC 的還原能力、頻率響應與動態性能。
3. 典型適用 ADC 類型：
光通訊專用高速 ADC（取樣率 ≥ 20 GS/s）
五、工業 / 醫療感測器 ADC 測試
1. 核心測試目標：
驗證 ADC 對各類感測器輸出的微弱、帶雜訊訊號（如壓力、溫度、生物電訊號）的取樣精度與抗干擾能力。
2. 為何需要 PRBS？
感測器訊號通常包含雜訊成分、非線性與複雜頻譜；PRBS 能模擬「訊號 + 雜訊」的混合場景，並可透過調整 PRBS 的頻寬與頻率特性，匹配不同感測訊號的輸出幅度（如 ±mV 級的生物電位）。
3. 典型適用 ADC 類型：
帶雜訊、高解析度感測用 ADC（解析度 ≥ 14-bit）
六、ATE 自動化測試系統（量產階段）
1. 核心測試目標：
為量產 ADC 提供標準化、可重複的刺激訊號，確保各批次測試結果一致。
2. 為何需要 PRBS？
PRBS 具備可重複、可量化的特性，可透過 SCPI 指令或測試軟體（如 SBench 6）快速載入與配置，適用於 Teradyne、Keysight 等 ATE 平台，支援批量測試中的自動化流程。
3. 典型適用 ADC 類型：
量產型 ADC、專用晶片內嵌 ADC

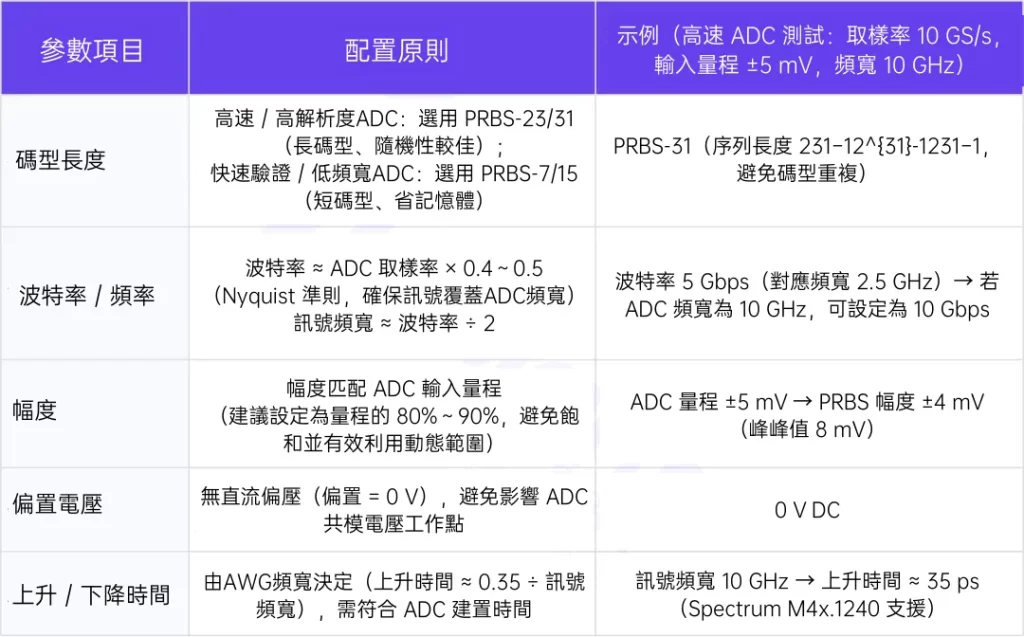

三、PRBS 在 ADC 測試中的具體配置參考
四、測試注意事項：避免誤測的四大關鍵
碼型長度不宜過短（例如 PRBS-7）
→ 頻率成分不完整，易造成 SNR/SFDR 判讀偏差。幅度校準不可省略
→ 小幅度 PRBS（如 ±5mV）極易受雜訊影響，需以 AWG 校準輸出。環境與布線影響巨大
→ 高速 PRBS 訊號需使用屏蔽線、接地良好的測試平台。AWG 頻寬須大於 ADC 頻寬
→ 10GHz ADC 需搭配 ≥12GHz 的 AWG。

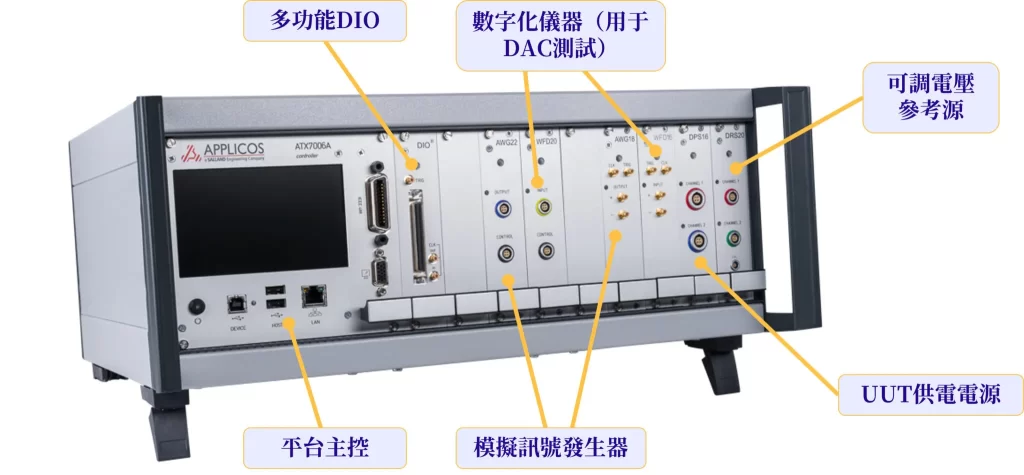

五、宏虹ADC/DAC 晶片測試系統：支援全場景 PRBS 驗證
ADC/DAC 測試系統是一套專為晶片研發與量產打造的 ATE 模組化平台，具備：
✔ 支援深度動態性能測試
ADC/DAC 全頻段動態指標一次量測
✔ 模組化架構
可依需求擴充，適用晶片不同階段測試
✔ 高速 DIO 與時脈模組
支援 8～24bit ADC/DAC、最高 400MHz 採樣率
✔ 完整 SCPI 控制
支援 ATE 自動化腳本、多站位生產 → 是 PRBS 驗證、高速 ADC 測試與晶片量測的理想平台。
六、結語：以 PRBS 打開 ADC 測試的真實世界
宏虹ADC/DAC測試系統
在高速運算、感測與通訊技術快速演進的當下，真正的測試挑戰不僅止於「能否量到訊號」，而是「能否精準揭露元件在真實應用下的極限」。PRBS 之所以成為工程師的共同語言，正因其可重複、可預測且具高頻寬特性的序列，能全面激發 ADC 的真正能力，揭示在高雜訊、寬頻與非理想環境下的真實性能。
從高速 ADC、光通訊接收端，到腦機介面與工業感測晶片，PRBS 已是各領域不可或缺的標準化刺激訊號。宏虹的 ADC/DAC 測試平台以高精度、全頻段與高一致性為核心，協助工程團隊在研發與量產階段進行可靠的性能驗證。
真正的競爭，不是跑得更快，而是被測得更準。掌握 PRBS，就掌握將產品推向市場的關鍵實力！
想更精準掌握 ADC 的真實性能，或評估 PRBS 在您現有測試架構中的最佳配置嗎？
宏虹提供高速訊號源、AWG、ADC/DAC 測試系統與 ATE 自動化量測平台，可協助您完成研發到量產的完整測試流程，並支援客制化序列、量測校準與現場應用評估。
歡迎與我們聯繫，預約 ADC/PRBS 量測示範與技術諮詢，測試能力全面升級，確保您的每一晶片在真實應用中都能發揮最佳性能！
