故障現象
一輛2012款哈雷機車（圖1），搭載GP4引擎（V形雙缸），冷機急加速熄火，緩慢加速正常。

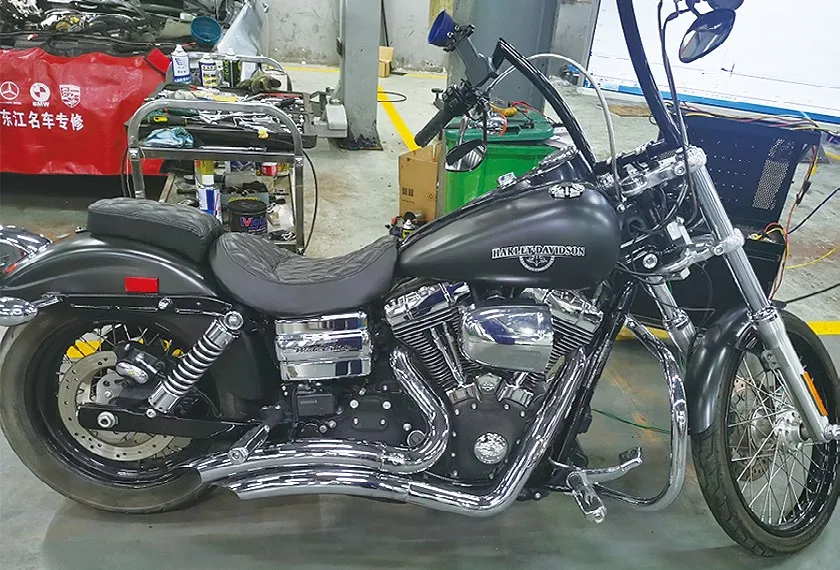

圖一、2012款哈雷大衛森摩托車外觀
故障診斷
由於沒有專用故障檢測儀，無法查看引擎數據流程，但引擎的機械結構及電控原理與汽車的相似，於是決定用示波器測量相關訊號波形進行分析。用宏虹Pico汽車示波器測得故障時的相關訊號波形如圖2 所示，分析可見，起動引擎後立即急加速，引擎立即熄火。
圖二、故障時的相關訊號波形
放大波形（圖3）可知，引擎轉速下降時，有點火訊號和噴油訊號，但噴油脈寬持續增大（由5.5 ms 增大至19 ms），直至引擎熄火，由此懷疑供油不足。
圖三、放大後的相關波形
進一步檢測
拆下燃油泵總成，直接給燃油泵供電（圖4），同時用宏虹Pico汽車示波器測量燃油壓力和燃油泵電流波形（圖5），發現燃油壓力約為1.7 bar（1 bar=100 kPa），懷疑燃油壓力偏低。查看該款引擎的維修手冊，發現標準燃油壓力為380 kPa~425 kPa，由此確定燃油壓力過低，推斷燃油泵損壞。
圖四、直接給燃油泵供電
圖五、燃油壓力和燃油泵電流波形
故障排除
更換燃油泵（圖6）後試車，冷機起動後急加速，引擎加速正常，不再熄火，故障排除。
圖六、更換燃油泵
故障總結
摩托車與汽車引擎的機械機構和電控原理相似，即使沒有專用故障檢測儀，沒法查看引擎數據流程，也能利用 宏虹Pico汽車示波器 捕捉相關訊號，最終分析出故障點。
