【宏虹新品分享】增量式光纖編碼器—MR340系列,如何用於戶外運輸系統作為驅動?

HK-MR340系列增量式光纖編碼器

還在盲目尋找用於戶外運輸系統的驅動嗎?想要擁有一款既不受EMI、RFI和迴路接地的影響,又對雷電免疫,且堅固耐用,安全可靠,適合戶外使用的驅動嗎?MR340系列增量式光纖編碼器可以滿足您以上所有的需求,本文將以豪客摩天輪為例,講解MR340系列增量式光纖編碼器在戶外運輸系統中的具體應用。

  • 應用說明

豪客摩天輪(High Roller)翱翔在拉斯維加斯的天際線上,高達167.64公尺(550英尺),超出倫敦眼(443英尺)和新加坡飛人(541英尺),成為世界上最高的觀景摩天輪。它給人們提供了無與倫比的的乘坐體驗!豪客摩天輪完成一輪觀光需30分鐘,配有28個玻璃封閉的球形艙。在這裡,整個拉斯維加斯的城市景色盡收眼底,一覽無餘。整個摩天輪可容納1120名乘客,每個球形艙都含有近21平房公尺(225平方英尺)的廣闊空間,可供40人遊玩,也可以出租舉辦單身派對或婚禮派對等,這般享受,僅在拉斯維加斯…

  • 要求

作為一種戶外運輸系統,豪客摩天輪需具備以下關鍵性要求:

  1. 不受EMI、RFI接地迴路的影響
  2. 雷電免疫
  3. 耐候性強、堅固耐用,適合戶外使用
  4. 安全可靠,能夠確保乘客安全和24/7全天候運行
  5. 適用於測量輪應用

解決方案

豪客摩天輪項目於2011年8月宣布,是凱撒娛樂公司斥資5.5億美元的“林克酒店和賭場”的核心項目。 Micronor與主承包商Schwager Davis公司合作,負責豪客摩天輪所有的機械化設備。

在工程層面,Heywood Engineering 的Lance Heywood根據他在Doppelmayr/Frey空中電車方面的經驗選擇了Micronor光纖編碼器作為驅動反饋。

Schwager Davis開發了液壓系統,該系統為正常使用的系統提供推進力和正常制動力以旋轉車輪。總共有八個驅動單元,每個驅動單元有四個大輪胎,提供牽引力來旋轉車輪,輪子轉一圈需要30分鐘。驅動系統能夠雙向旋轉車輪,總功率為1000 HP。

MR346編碼器配備了摩擦輪,就像電機驅動器的牽引輪胎一樣,騎在豪客摩天輪的輪輞上。Micronor MRAD彈簧測量輪臂的改進版可容納MR346編碼器和0.5公尺(1.64英尺)的Micronor簇絨橡膠塗層輪。為有一定備援,這些測量輪編碼器系統分別安裝在輪輞的東側和西側,使豪客摩天輪能夠同步旋轉。

直徑158.5公尺(520英尺),旋轉一整圈對應多少個編碼器脈衝?周長(π*d)為497.93公尺(1633.62英尺),除以測量輪周長,等於編碼器的996.11轉。編碼器分辨率為256ppr,計算得出豪客摩天輪每轉是255,005個脈衝,即該摩天輪位置分辨率優於2mm(0.1”)

2014年3月31日,豪客摩天輪第一次正式運行。在其運營的第一個全年(2015年),豪客摩天輪平均每天乘載5,000名乘客,相當於全年接近2,000,000名乘客。豪客摩天輪的順利運行離不開Micronor光纖編碼器的幫助。

所用產品

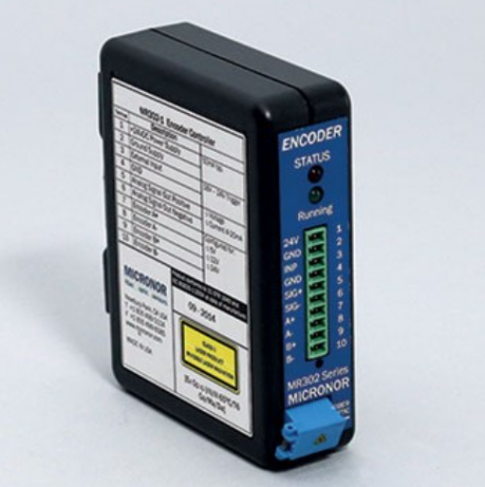

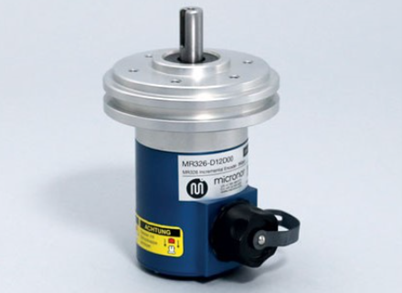

左:MR340-1 右:MR346

  1. MR346-C12C1R5編碼器
  2. MR340-1控制器
  3. 9350.02.093測量輪臂
  4. 9350.02.095簇絨橡膠塗層輪
