帶插入式傳感器的 MSR147WD 無線數據記錄器

用於測量紡織品生理特性的數據記錄儀

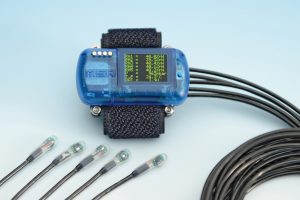

MSR147WD 配備低功耗藍牙 (BLE) 和可存儲 100 萬個測量值的存儲器,使您能夠長時間可靠地記錄和無線監測皮膚溫度和濕度等生理參數。迷你數據記錄器有 5 個用於插入式濕度和溫度傳感器的連接。

MSR SmartCloud 有助於通過互聯網在服務器上存儲和檢索測量數據。 本圖說明了 MSR145WD 數據記錄器的功能原理。 MSR147WD 數據記錄儀測量和存儲的值通過藍牙低功耗 (BLE) 短距離無線電技術傳輸到 BLE 接收盒或移動設備。 數據從那裡轉發到 MSR SmartCloud,用戶可以隨時通過 Web 訪問查看數據。

MSR Electronics GmbH 提供的傳感器可以單獨插入和拆卸。由於具有自動配置功能,數據記錄器可以立即識別傳感器何時插入。校準數據存儲在相關傳感器中。您可以通過BLE或USB隨時在線檢索測量值。MSR DataLogger 應用程序允許您遠程啟動和停止數據記錄、讀取智能手機上的測量數據並將其傳輸到 MSR SmartCloud。

技術數據 低功耗藍牙
MSR 數據記錄器 iPhone 應用程序
  • 藍牙低功耗(藍牙 4.0 智能)2.4 GHz
  • 無線電範圍:約。10米
  • 可與多個 MSR147WD 數據記錄器通信
  • 報警功能,傳輸至MSR SmartCloud
  • 適用於移動設備的免費“MSR DataLogger”應用程序(Android 4.4+、iPhone 4S+、iPad 3+)
  • 堅固的 BLE 接收器盒可用作網關
OLED顯示屏技術數據
由於 MSR147WD 數據記錄儀中集成了 OLED 屏幕,即使在測量過程中也可以檢查當前測量數據,而無需使用手機。
  • 高對比度、明亮的 OLED(有機發光二極管)
  • 彩色顯示屏顯示數據和圖形圖表
  • 分辨率:96 x 64 像素
  • 顯示區域:22.14 毫米(寬)x 15.42 毫米(高)
  • 快速響應時間:<10 μs
  • 寬視角>160°

在此配置您自己的定制 MSR147WD 變體!

只需點擊幾下,您就可以選擇所需的 MSR147WD 並索取無義務報價。

1. 選擇外殼。

住房 類型和電池 圖片 尺寸和重量 護套材質 編號。
標準
IP 60
設計外殼
配備 230 mAh 電池、
OLED 顯示屏和
低功耗藍牙
帶防塵外殼的數據記錄器 MSR147WD
35 x 17 x 57 毫米(寬 x 高 x 長)27克
PC,未
封裝
147WDB25
防水等級
IP 67
設計外殼
配備 230 mAh 電池、
OLED 顯示屏和
低功耗藍牙
帶防水外殼的數據記錄器 MSR147WD
35 x 17 x 57 毫米(寬 x 高 x 長)36克
PC,
封裝
147WDB26

2. 選擇傳感器。

測量氣壓和 3 軸加速度(靜態)的傳感器可用作內部傳感器。五個連接 (IP 60),用於插入式、外部、預校準濕度和溫度傳感器,電纜長度為 0.20 m、1.00 m 或 1.60 m,電纜直徑為 2.2 mm(黑色電纜,最高 +75 °C) 。可根據要求提供直徑為 1.2 mm 的電纜(白色電纜,最高 +200 °C)。

測量參數/
存儲率
工作範圍/
精度
內部
傳感器
外部傳感器(根據電纜長度)
0.20米 1.00米 1.60米
溫度

1/s 至每 12 小時
-40...+125 °C
±0.2 °C (-10...+50 °C)
±1 °C (-40...+125 °C)
只能
外部 使用
Art.FT5.3/020

Art.FT5.3/100

Art.FT5.3/160

濕度

溫度積分

1/s 至每 12 小時
0...100 % 相對值 濕度
-40...+125 °C

±1.8 % 相對濕度 濕度
(10...85 %, 0...+40 °C)
±4 % 相對濕度 濕度
(85...95 %,0...+40 °C)
只能
外部 使用
Art.FH2.3/020

Art.FH2.3/100

Art.FH2.3/160

絕對氣壓
,積分
溫度

每 12 小時 1/s
10...2000 毫巴絕對壓力。
-20...+65 °C

±2 mbar
(750...1100 mbar 絕對值,
+25 °C)
Art.P5

僅內部 可用

僅內部 可用

僅內部 可用
3 軸加速度
(靜態)

每 12 小時 1/s
±15 克
-20...+65 °C

±0.15 克 (+25 °C)
Art.A

僅內部 可用

僅內部 可用

僅內部 可用

3. 您是否需要基站將測量值傳輸至MSR SmartCloud?

MSR基站 描述 編號。
BLE 接收器盒充當網關,允許多個 MSR145WD 數據記錄器自動將數據傳輸到 MSR 智能雲。

BLE 接收器盒充當網關,允許多個 MSR145WD 數據記錄器自動將數據傳輸到 MSR SmartCloud。

N10115

4. MSR SmartCloud的使用。

MSR Electronics GmbH 管理的雲解決方案將 MSR 數據記錄儀測量的數據記錄在數據庫中。通過在線訪問 MSR SmartCloud,您可以深入了解測量數據、管理數據並創建警報消息。訂購 MSR145W2D 數據記錄儀時,您將自動收到 MSR SmartCloud 的訪問代碼。

服務 描述
MSR智能雲 購買 MSR145W2D 數據記錄儀即可免費訪問 MSR SmartCloud。
數據容量高達100,000個測量值,數據存儲長達三個月。

5. MSR147WD 的一般技術數據。

內存容量: 超過 1 000 000 個測量值。
鑰匙: 設置書籤或開始和停止錄製。
引領:
藍色:
紅色:
黃色:
錄音指示燈
報警指示燈
電池充電指示燈
電源供應:
  • 230mAh鋰聚合物電池
  • 電池通過 USB 連接充電。
選項: 適用於 7 個 MSR147WD 的充電站(USB 集線器)(商品編號 B47002)
界面: USB
電腦軟件: 免費安裝程序、閱讀器、查看器和在線軟件 (Windows 7/8/10) 用於記錄和評估數據。在測量操作期間以及測量任務完成後,所有測量參數都可以通過 USB 連接快速傳輸到 PC。
運行條件:
溫度: -20...+65°C
最佳儲存條件:
溫度:
濕度:
+5...+45 °C(電池的理想存儲條件)
10...95 % 相對濕度,無冷凝
標準: MSR147WD 符合歐盟 RoHS/WEEE 指令。

6. 聯繫我們了解價格和交貨條件!

紀錄遺和傳感器代碼:

通過填寫表單進行價格查詢

上面的代碼表示您選擇的數據記錄器和傳感器的類型。如需了解報價,請填寫以下表格告訴我們!
