最近很多用戶提到,怎麼把捕獲到的兩個或以上不同文件裡的波形放在一個界面上,以便進行分析對比。這就不得不提到PicoScope軟件的參考波形功能,這個功能可以幫我們將波形放在一起對比,快速判斷波形的好壞,找出故障原因。
下面我就用次級點火波形舉例,介紹一下參考波形的使用方法和功能。

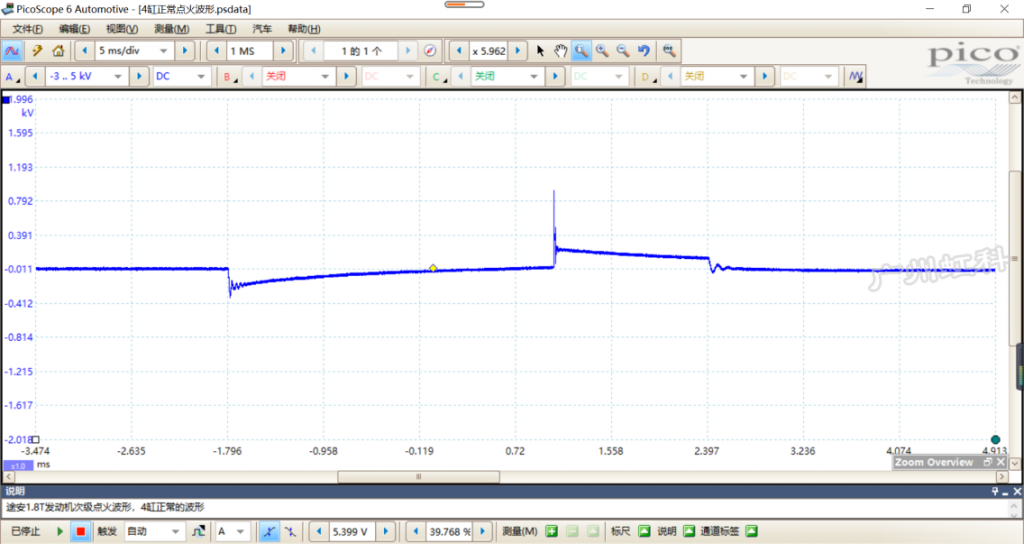

如圖1所示,測的是4缸次級點火波形,是正常的波形。

圖1

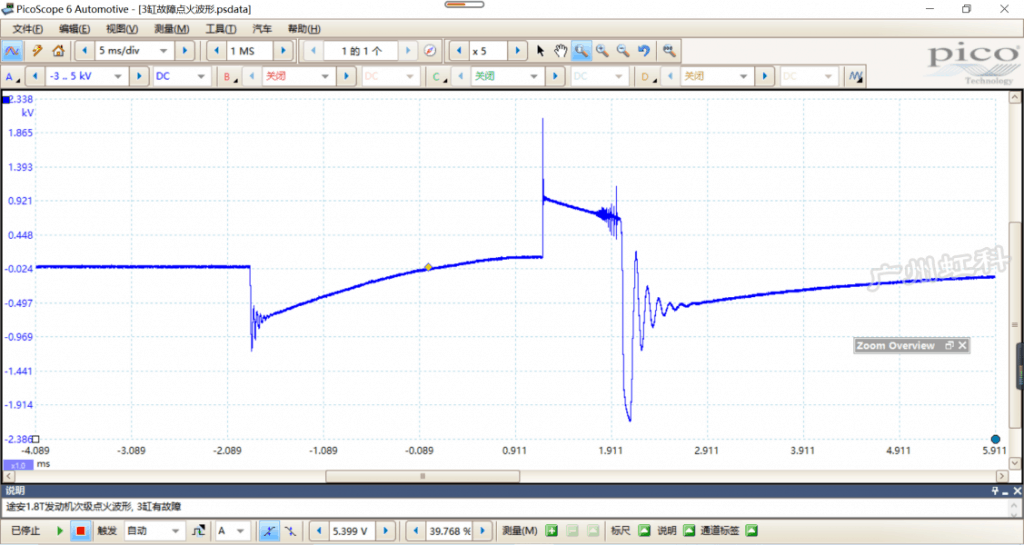

圖2測的是3缸次級點火波形,是有故障的。

圖2

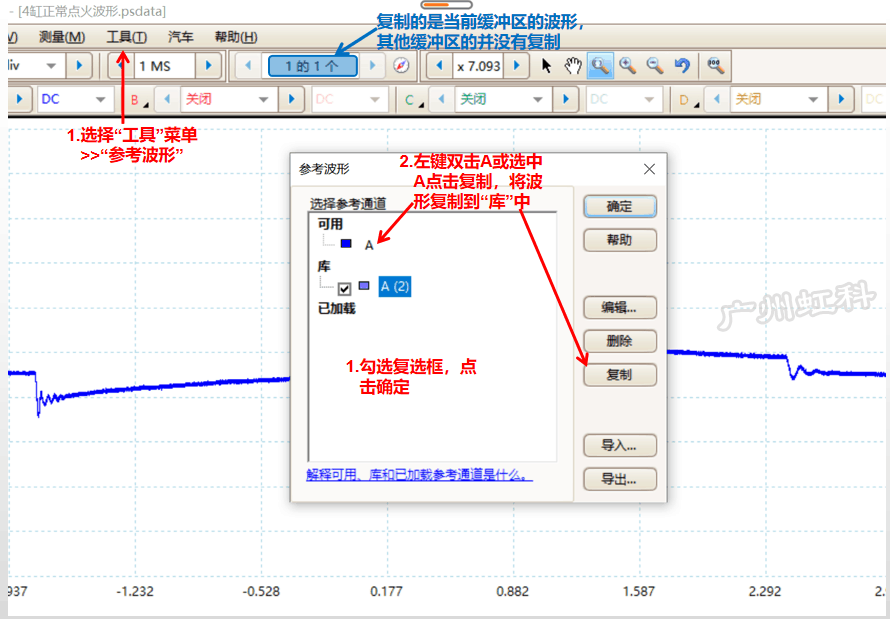

下面我用參考波形功能將這兩個波形放在同一軟件界面上對比,步驟如下。打開4缸正常點火波形文件後,選擇“工具”菜單>>“參考波形”,會彈出一個參考波形對話框。因為我們是用A通道測點火波形,在對話框中鼠標左鍵雙擊“可用”下的A(或者選中A,再點擊右邊的複制),就成功把該波形複製到了“庫”當中,如圖3所示名稱為A(2)。
請注意以下兩點:
一、要勾選中A(2)前面的方框,然後點擊確定,該波形才成功複製保存到“庫”並顯示在界面上;
二、參考波形複製的波形只有當前緩衝區的這部分波形,本例中只有一個緩衝區因此復制的就是緩衝區1的波形。要想複製多個緩衝區的波形,則需要點擊到對應緩衝區,重複上述操作。

圖3

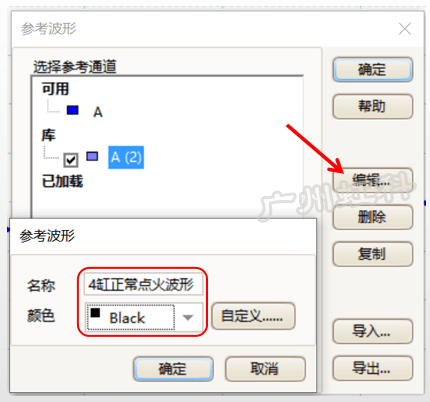

為了更好地觀察,我們可以修改參考波形的名稱和顏色。選中A(2),單擊右邊的“編輯”,如圖4所示,我修改名稱為4缸正常點火波形,顏色為黑色。

圖4

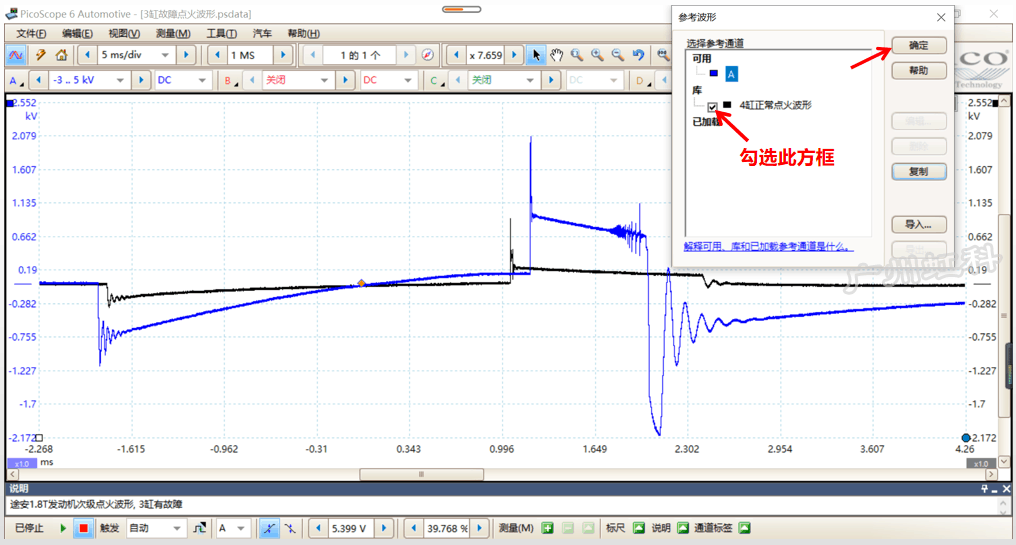

現在我們已經將4缸點火波形保存到了參考波形的“庫”當中,打開任意其他文件,都可以將它調用出來顯示在界面上。接著打開3缸故障點火波形文件,在參考波形對話框中勾選“4缸正常點火波形”,點擊確定。兩個波形就同時出現在界面上了,如圖5所示,黑色是4缸正常波形,藍色是3缸故障波形。

圖5

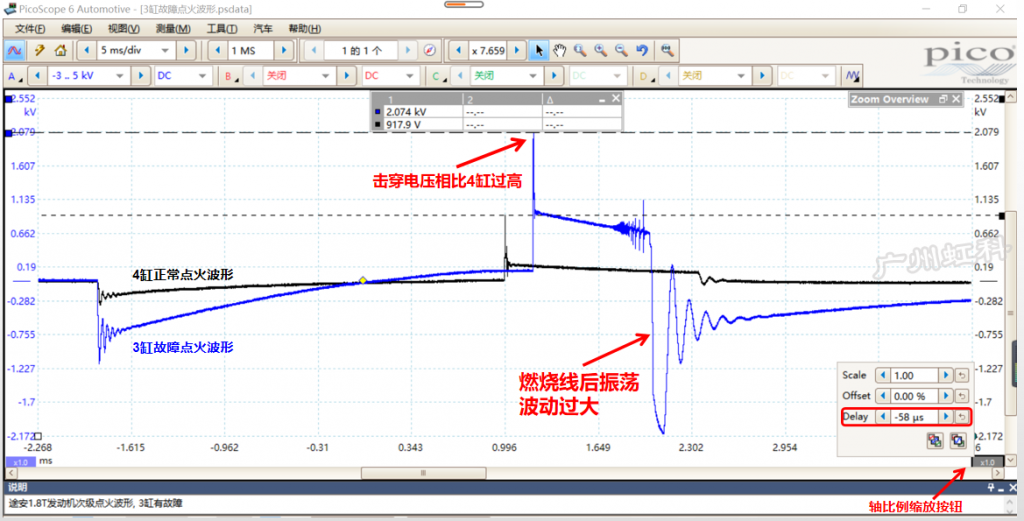

軟件還提供左右移動參考波形的功能,如圖6所示,點擊右下方軸比例縮放按鈕,會出現Delay延遲選項。設置合適的時間,可以左右移動參考波形,使兩個波形盡可能重疊以便分析。

圖6
從圖6可知,3缸故障點火波形中,擊穿電壓過高,燃燒線後振蕩波動過大。原因應該是點火線圈的匝間短路了,導致能量過大。
參考波形功能非常實用,可以把多個波形放在一個界面上對比分析,幫助我們對比好的和壞的波形,快速分析出故障原因。
