作者：任贺新
故障現象：
一輛VOLVO S80，搭載B5254T直列五缸引擎，行駛里程約10.5萬KM。該車因引擎前部漏油進廠維修，維修人員更換進、排凸輪軸與曲軸前油封後回裝試車，引擎故障燈點亮，且冷車時引擎偶爾會自動熄火。使用診斷工具檢測，引擎控制單元儲存有引擎正時方面的故障代碼，維修人員反覆檢查裝配過程，並使用特殊工具檢查進、排凸輪位置，也未見異常，於是向作者請求技術支持。
診斷過程：
1. 由於該引擎為橫置式，必須把駕駛側引擎支架拆除，才有空間檢查引擎正時，維修人員嫌來回拆裝引擎支架比較費事，乾脆就不安裝了，改用千斤頂托住引擎油底殼。這樣做沒法出去路試，只能原地輕踩加速踏板試車。

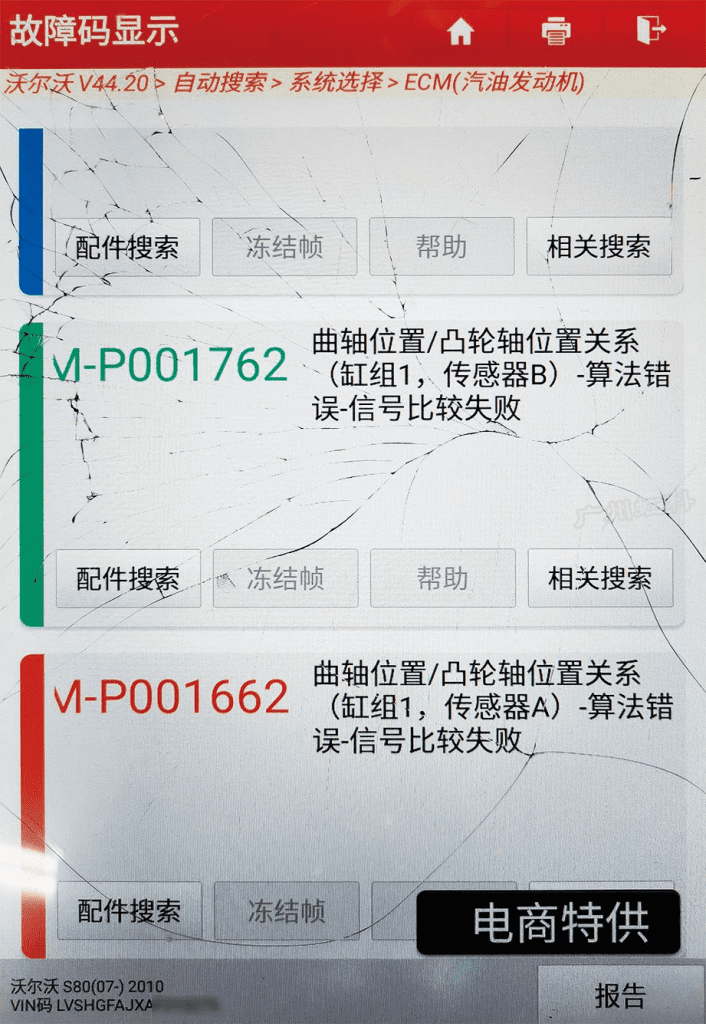

2. 啟動引擎，怠速運轉平穩，但儀表顯示引擎故障燈，使用診斷工具檢測，發現引擎控制單元儲存有故障代碼“P001762曲軸位置/凸輪軸位置關係（缸組1，傳感器B）-算法錯誤-信號比較失敗”和故障碼“P001662 曲軸位置/凸輪軸位置關係；清除故障代碼，故障代碼可以清除，但引擎運轉一會後故障代碼再現。
故障代碼P001662和故障代碼P001762是2個比較常見的故障代碼，故障代碼P001662是指進氣凸輪軸相對於曲軸位置不正確，故障代碼P001762是指排氣凸輪軸相對於曲軸位置不正確。該車進、排氣凸輪軸均採用了可變配氣相位技術，引擎控制單元透過進、排氣凸輪軸位置傳感器持續監控2根凸輪軸的正時位置，即檢查凸輪軸與曲軸之間的相對位置，如果相對位置偏差過大，則存儲故障代碼P001662和故障代碼P001762。
3. 此款引擎採用正時皮帶傳動，校對方法很簡單，將曲軸鏈輪上的標記點對準氣缸體上的記號，在將兩個凸輪軸調節器上的標記各自對準汽缸蓋上的記號，然後安裝上正時皮帶即可。曲軸鏈輪和曲軸前端採花鍵連接，花鍵有個定位寬齒來確保裝配位置的準確性。兩根凸輪軸後端(變速箱側)開有平槽，可用專用工具固定兩根凸輪軸，這個平槽開口設計巧妙，當兩根凸輪軸同時處於某個位置時才能插入專用特殊工具。
據維據維修人員描述，他先將引擎轉到正時位置，用專用工具固定凸輪軸後端，然後拆下曲軸皮帶盤和凸輪軸調節器，換完油封後，又按照順序依次裝回各部件。這樣操作看似不應該出現引擎正時類故障，但引擎控制單元卻存儲了引擎正時類的故障代碼，因此要想排除這個故障，必須從引擎控制單元的視角來分析問題。引擎控制單元是通過進、排氣凸輪軸位置傳感器和曲軸位置傳感器檢查凸輪軸與曲軸位置的，於是筆者決定用Pico示波器測量各個感知器的訊號，然後組合起來進行分析。
4. 連接Pico示波器，檢測引擎怠速時的進、排氣凸輪位置感知器與曲軸位置感知器的訊號波型。
分析可知，該車進、排凸輪軸位置感知器是霍爾式的，其感應齒盤為“2寬2窄”式結構，即感應齒盤上有2個寬齒和2個窄齒；曲軸位置感知器是磁電式的，其感應齒盤為“58+2”式結構，即感應齒盤有58個齒和2個缺齒。圖中2條虛線之間表示引擎的1個工作循環，曲軸轉了2圈，凸輪軸轉了1圈。由於存儲了引擎正時類故障代碼，此時可變配氣相位系統處於關閉狀態，因此上圖反映了該車引擎的基本正時狀態。理論上，需要找到一輛同款車對比引擎正時波形，才能準確判斷該車的正時波形是否正常，但經過進一步分析該車的正時波形，作者推斷該車的故障原因多半是曲軸鏈輪的位置裝錯了，理由有以下幾點。
5. 基於以下幾點原因，作者推斷曲軸鏈輪裝錯而導致此故障。
（1）故障是在更換油封後出現的，裝配不當引起故障的可能性很大。
（2）故障代碼同時涉及進、排氣凸輪軸，兩者同時裝錯的可能性很小。
（3）進、排氣凸輪軸位置感知器的波形完全一致，如果是凸輪軸裝錯導致的，未免過於巧合，這應該是原車的設計。
（4）維修人員主要拆了凸輪軸調節器和曲軸鏈輪，而一旦曲軸傳動鏈輪的位置安裝錯誤，便會使引擎控制單元存儲故障代碼P0016和故障代碼P0017。
6. 拆下曲軸傳動鏈輪進行確認。用拉爪拔出曲軸傳動鏈輪後，一眼就發現了問題。如下圖所示，綠色箭頭所指位置是曲軸傳動鏈輪和曲軸前端配合的定位寬齒，被錯裝到了紅色箭頭所指的位置，這裡原本是1個凸齒，在安裝過程中被削平了。反推故障發生的過程，拆掉右前車輪和內襯後，維修人員蹲在車輛側面工作，由於位置和光線原因，他只能憑手感將曲軸傳動鏈輪套在曲軸前端，然後再用錘子將傳動鏈輪敲到位，在這個過程中裝錯了曲軸傳動鏈輪的位置。
7. 使用銼刀修復拉傷位置，重新安裝曲軸傳動鏈輪後反覆試車，引擎運轉正常，且故障代碼不再出現，故障排除。
診斷結論：
故障排除後再次量測引擎正時波型，以凸輪軸第二個寬齒上升沿為基準計算曲軸位置感知器與進、排氣凸輪軸位置感知器訊號波形之間的偏差角度，故障狀態相比於正常狀態大約提前了6.5個曲軸訊號齒，1個齒約為6°曲軸轉角（360°÷60=6°），共提前了約39°曲軸轉角（6.5×6°=39°）。曲軸傳動鏈輪1圈共有27個齒，1個齒約為13.3°曲軸轉角（360°÷27≈13.3°），由於曲軸傳動鏈輪安裝偏差了3個齒，因此偏差了約39.9°曲軸轉角（3×13.3=39.9°）。可以看出，用以上2種方法計算得出的數據基本相符，這說明引擎正時波形能夠準確反映引擎的機械配氣正時情況。
