RevPi Connect模塊

使用開源的網關實現你的需求

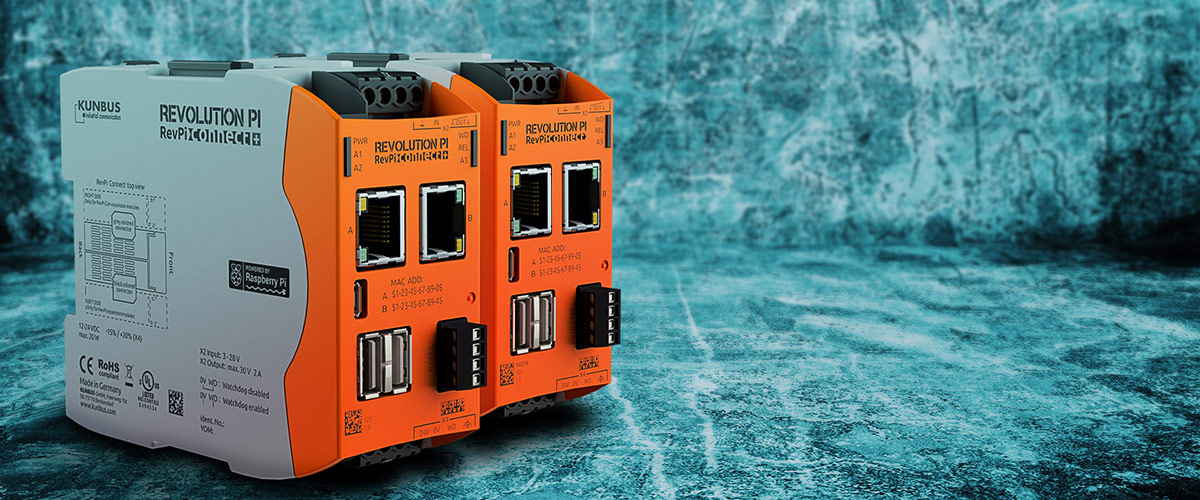

RevPi Connect模塊

RevPi Connect

基礎4G版本

RevPi Connect+

8G,16G,32G內存高級版本

RevPi Connect+Codesys

1GB,16GB內存

模塊介紹

開源模塊RevPi Connect由於其開放平台概念(包括完整的root權限),在實施IIoT項目時為用戶提供了最大的自由度。RevPi Connect基於樹莓派第3代計算模塊,並具有1.2 GHz四核處理器,1 GB RAM和高達32 GB eMMC閃存。具有24小時緩衝的實時時鐘(RTC),這確保即使在電源故障的情況下,設備也始終知道現在的時間。經過特別修改的帶有實時補丁的Raspbian系統可相容大部分針對普通樹莓派系統開發的應用,同時支持常見的IIoT協議(例如MQTT和OPC UA)將設備數據直接傳輸到雲端。

該模塊可以通過Node-RED,Python或直接在C中對各個應用程式進行編程。RevPi Connect採用模塊化設計,可以允許用戶安裝合適的擴展模塊,例如數字和模擬IO,現場總線接口等。擴展模塊可以通過位於頂部的插槽與基本設備連接(即插即用),並且可以使用圖形用戶界面輕鬆配置。

模塊接口

2個RJ45以太網口

2個USB 2.0 A口

1個四針RS485連接端子

1個Micro-USB通訊口
用於連接PC進行系統刷寫

1個Micro-HDMI口用於連接顯示器

看門狗功能

模塊包含一個完全可自由配置的看門狗硬體,以用於監測模塊運行的狀態;模塊還具有一個繼電器輸出以確保連接的設備和擴展模塊能夠被正確的監控以及復位;同時,模塊還具有一個24V的輸入來接收UPS的關閉信號。
了解產品

真正的工業適用性

      我們的主要目標之一是賦予樹莓派真正的工業能力,使其成為真正的工業級設備。因此,RevPi Connect的導軌外殼是符合EN61131-2標準的堅固工業硬體。

  • 電源:12-24 VDC -15%/ +20%

  • 工作溫度:-40°C至55°C

  • ESD保護:符合EN 61131-2和IEC 61000-6-2的4 kV / 8 kV

  • 浪湧/衝擊測試:根據EN 61131-2和IEC 61000-6-2進行

  • EMI測試:根據EN 61131-2和IEC 61000-6-2

完全開源的系統軟體

        儘管Revolution Pi是一個開放的系統,每個人都可以在其上安裝自己的軟體,但我們還是嘗試為Revolution Pi配備涵蓋大多數應用程式的軟體和應用。所以我們所使用的操作系統是一個定制的Raspbian系統,其中包括內核的實時補丁。我們認為,這是最好的折衷方案:即要盡可能地接近樹莓派的原始開發環境,同時還可以對調度程式管理的任務的優先級進行高度控制。

        可在此定制的內核中廣泛配置控制操作系統執行任務的調度程式,從而避免了通常由網路和其他I / O訪問引起的延遲。當然,已經預先安裝了適用於擴展模塊的驅動程式。



MODBUS協議

RevPi Connect已經直接支持廣泛使用的的Modbus RTU和Modbus TCP網絡協議的主從功能。因此,這兩個網絡協議不再需要外部網關。Modbus TCP與RevPi Connect上可用的以太網接口(即通過前面板上的RJ45插座)或提供TCP / IP協議的任何其他添加的以太網連接(例如USB WLAN適配器)一起使用。Modbus RTU可以通過前面板上的4針RS485連接器實現。主和從配置通過基於瀏覽器的圖形配置軟體PiCtory進行控制。

參數規格

技術指標
處理器ARM Cortex A53 1.2 GHz四核
內存1 GB
記憶4 – 32GB eMMC閃存(取決於模塊)
電源12 – 24 V
尺寸(長x寬x高)111 x 45 x 96毫米
工作溫度-40°C…+ 55°C
貯存溫度-40°C…+ 85°C
濕度93%(非冷凝)
防護等級IP20
靜電防護4 kV / 8 kV
EMI測試通過(根據EN 61131-2和IEC 61000-6-2)
浪湧/爆裂測試通過(根據EN 61131-2和IEC 61000-6-2)

接口
2個RJ45以太網插座
2個USB 2.0插座
1個Micro HDMI插座
1個Micro USB 2.0插槽
1 x RS485螺釘端子(4腳)
1 x 24 V輸入,用於UPS的關閉信號
1個可自由編程的繼電器開關觸點
1個PiBridge(用於RevPi擴展模塊)
1 x ConBridge(用於RevPi Con擴展模塊)
