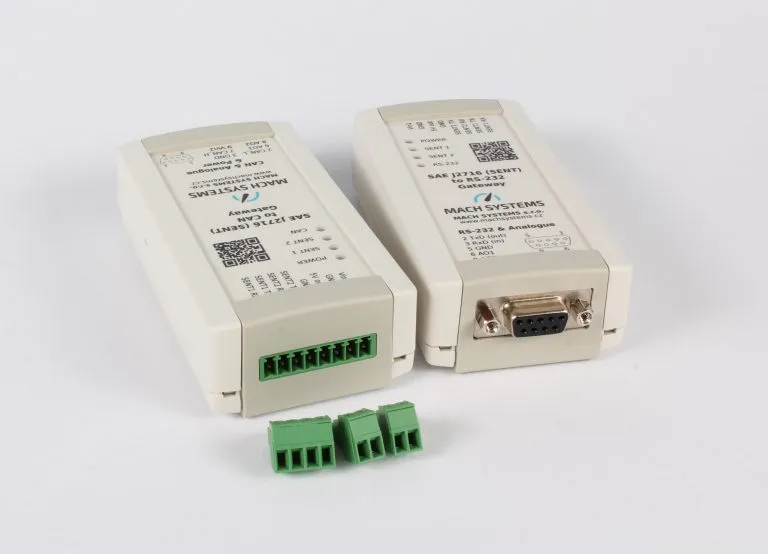

SENT 轉 CAN/RS-232 閘道器
功能概述:

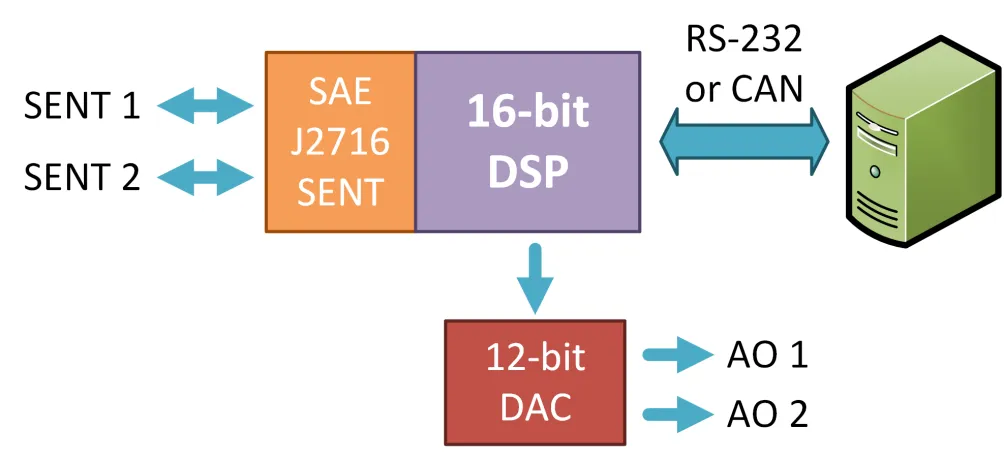

SENT 匯流排閘道器具有兩個雙向 SENT 通道、兩個類比輸出通道，以及一個 RS-232 或 CAN 匯流排介面。該設備可用作 PC 介面 / SENT 資料記錄器、PLC 或測試系統的閘道，通常還可用於 SENT 通訊監控和模擬。
描述
產品亮點
- 開放的通訊協定
- 支援 SENT 與 CAN 或 RS232 轉換
- 支援快速、短串列和增強型串列訊息格式
- 每個 SENT 通道可獨立設定
- 導入智慧資訊過濾功能
- 提供免費的 PC 應用程式
產品特性
- ENT 轉 CAN/RS-232 閘道
- SENT 記錄器/測試儀/模擬器
- 每個通道可設定為接收（RX）或發送（TX），通道相互獨立
- 支援快速、短串列和增強型串列訊息
- 可設定的 SENT 通道參數——滴答時間、半位元組計數
- 支援低至 5 微秒的滴答時間
- 板載永久性記憶體
- 智慧訊息過濾
- 可注入 CRC 故障
- 可根據要求客製化硬體和韌體
規格參數
- 2 個 SAE J2716（SENT）通道
- 2 個類比輸出通道（12 位元數位類比轉換器，0-4.095V）
- 1 個 DSUB9F 介面（RS-232/CAN）、1 個 8 針端子台
- 輸入電源 9-30V 直流
- 4 個 LED 指示燈（3 個狀態指示燈、1 個電源指示燈）
- 1 個重置開關
- 帶過流保護的 5V 直流輸出
- 尺寸 108×54×30 毫米
- 桌面式或 DIN 導軌安裝
產品優勢
支援快速、短幀與增強型串行訊息格式
使用者可設定通道參數（方向、滴答時間、半字節數），並將設定儲存在設備的非揮發性記憶體中。每個 SENT 通道皆可獨立配置，以滿足各種應用情境：例如 2 個接收通道、1 個接收＋1 個傳送通道，或 2 個傳送通道。
提供兩個模擬輸出通道
本轉換器提供兩個模擬輸出通道（12 位元數位類比轉換器），可將輸入的 SENT 數據直接轉換為模擬電壓。每個模擬輸出通道可對應至任一 SENT 通道，且轉換參數可完整設定，包括起始位、位長以及線性轉換函數（乘數、偏移量、最小值／最大值）。
引入智慧型濾波功能
本設備具備針對輸入 SENT 訊框的智慧濾波功能，可避免 RS-232 或 CAN 通訊過載。CAN 類型為傳送與接收提供可設定的 CAN 標識符，允許多台設備同時於同一 CAN 匯流排上運作。設備韌體可透過 PC 進行更新。
提供免費 PC 應用程式
本產品提供免費的 SENT Gateway Analyzer PC 應用程式，用於設備設定、監控、記錄及模擬 SENT 通訊。透過 RS-232／CAN 提供通訊協定，方便將設備整合至既有系統中，例如測試台架、硬體迴路（HIL）系統與下線測試設備。該軟體亦支援設定 SENT 與模擬通道，以及傳送與接收 SENT 快速與慢速訊息，並可針對快速與慢速訊息注入 CRC 錯誤。
軟體與系統整合
- 支援整合至既有系統的通訊協定
- 提供免費 SENT Gateway Analyzer PC 應用程式，可用於設定、接收、傳送與記錄
- 提供用於軟體整合的 .NET SDK（DLL），可設定閘道、啟動／停止 SENT 通道，並支援傳送與接收快速與慢速 SENT 訊息
- 提供模擬輸出通道，可將 SAE J2716 匯流排連接至不支援 SENT 的系統
- 設備韌體可透過 PC 進行更新
註：SENT Gateway Analyzer 應用程式可於任何 RS-232 通訊埠（COM 埠）上執行。對於 SENT-CAN 型號，該軟體透過 Kvaser CAN 驅動程式經由 CAN 匯流排進行通訊。因此，使用 SENT-CAN 型號時需搭配 Kvaser 的 CAN 介面。使用者亦可透過原生 CAN 訊息進行設備控制。
.NET SDK（DLL）
- 提供用於軟體整合的 .NET API（DLL），可於 Microsoft .NET 環境中設定閘道、啟動／停止 SENT 通道，並支援傳送與接收快速與慢速 SENT 訊息。該 SDK 相容於 SENT-CAN、SENT-RS232 及 SENT-USB 型號。
- SENT-CAN 注意事項：
由於 SDK 採用 Kvaser 驅動程式，因此需搭配 Kvaser 的 CAN 介面使用。
