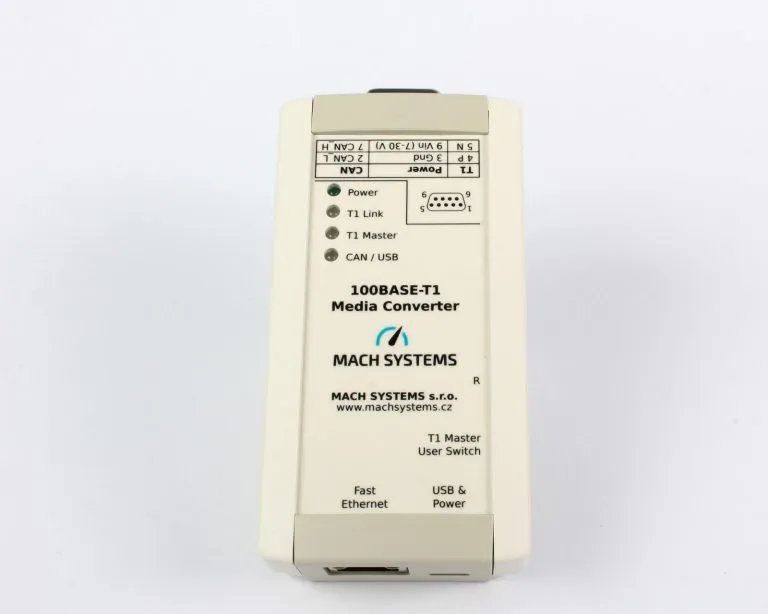

Mach Systems 100BASE-T1 媒體轉換器

功能概述:

100BASE-T1 (OABR) 與 100BASE-TX (快速乙太網路) 之間的雙向物理層轉換器，旨在協助使用者輕鬆將搭載 OABR 媒體介面的車載乙太網路相機或 ECU 連接至標準電腦網路。設備集成了媒體轉換、USB-CAN 介面及線纜診斷功能，支援主從模式配置與彈性供電，可廣泛應用於汽車研發、測試及工業網路環境中，針對車載乙太網路設備進行除錯 (Debug)、診斷與系統整合。

核心優勢與功能

雙向通訊協定轉換：實現 100BASE-T1 (OABR) 與標準快速乙太網路 100BASE-TX 之間的物理層雙向轉換，串連車用網路與商用網路。
多功能介面整合：整合 DSUB9 (T1+CAN)、RJ-45 (乙太網路)、Micro-USB 介面及 USB-CAN 介面，大幅簡化測試流程與連線作業。
支援彈性配置與即時監測：可透過撥碼開關或軟體配置 Master/Slave (主/從) 模式，並提供 PC 端工具即時顯示連線狀態與訊號品質。
內建線纜診斷與測試功能：支援 T1 線纜短路/斷路偵測及測試模式生成，便於現場故障排除與分析。

分類: Mach Systems, 車載乙太網測試標籤: CAN FD, MATEnet, 媒體轉換器, 車載乙太網

描述

描述

產品概述

此媒體轉換器集成幀產生器與電纜診斷等進階功能，既可作為 USB 轉 CAN(/FD) 介面，也可充當媒體轉換器，並採用符合 USCAR 777-U-002-1-Z01 標準的 H-MTD 汽車乙太網路連接器；透過 USB 或 CAN(/FD) 的開放式通訊協議，使用者可讀取狀態資訊並配置連接埠參數，輕鬆將轉換器整合至任何系統並支援程式化控制。我們同時提供免費 PC 應用程式，用於實時查看設備狀態、設定參數及使用所有高級功能；內建狀態 LED 指示燈與撥碼開關，無需連接電腦也能快速操作，是將 100BASE-T1/1000BASE-T1 ECU 或網路連接至電腦或筆電的理想工具。
