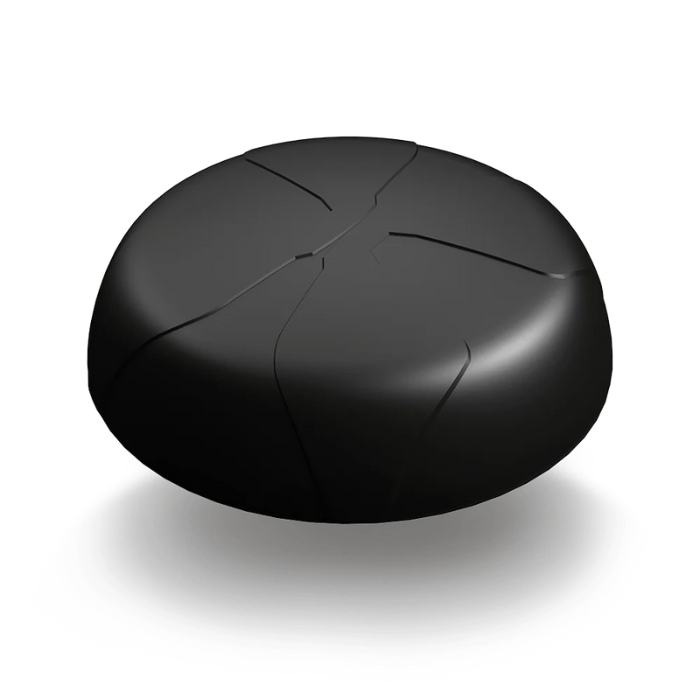

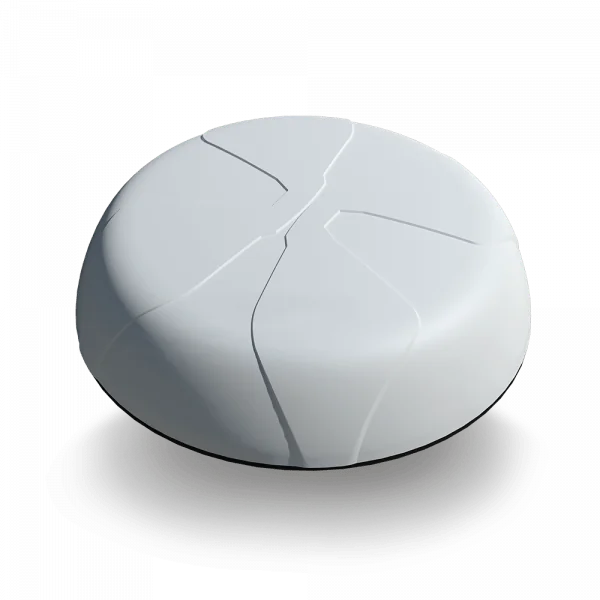

LGMQM4 | 4×4 MiMo 2G/3G/4G/5G，MiMo WiFi + GNSS 車用天線

功能概述 :
Panorama LGMQM4系列為下一代車載LTE/5G路由器量身設計，外殼內最多可容納九個天線元件，包括四個698–3800MHz超寬頻蜂巢MiMo單元及可選2.4/5–6GHz雙頻WiFi與GNSS模組。產品無需金屬地平面即可實現高隔離度與低相關性，並通過ECE R10與ECE R118認證，搭配阻燃電纜與多種連接器選項，提供高效、穩定的車載無線連接。

產品概述

產品特性

低剖面天線，具有多達 9 種功能
理想的單孔車輛組合產品
高性能車用路由器解決方案4×4 M
iMo 4G/5G LTE，覆蓋 700-3800MHz
可選配 GNSS 和高達 4×4 MiMo 雙頻 WiFi
符合 IP69K 和 ECE118 標準

產品好處

公安
大眾運輸
公用事業部門

產品應用

車輛通訊
雙向無線電
車用連接

規格參數

天線產品規格表

屬性	規格
圖案	全向
最大輸入功率（W）	20
蜂窩 LTE 元素	4 x 4 MIMO
WIFI 元素	4×4 多重輸入多重輸出； 2×2 多重輸入多重輸出；無; 3 x 3 MIMO
超高頻元件	無
GPS 頻率範圍	1562-1612MHz
低雜訊放大器增益（dB）	三十
GPS 元件數量	1 個模組；無
顏色	黑色的;白色的
高度	48（毫米）\| 1.89（英吋）
直徑	170（毫米）\| 6.69（英吋）
工作溫度	-30°/ +80°C (-22.0°/ +176.0°F)
電纜長度 – LTE	最小: 0.3 (米) \| 0.98（英尺）；最大: 5 (米) \| 16.4（英尺）
電纜長度 – GPS	最小: 0.3 (米) \| 0.98（英尺）；最大: 5 (米) \| 16.4（英尺）
電纜長度 – WIFI	最小: 0.3 (米) \| 0.98（英尺）；最大: 5 (米) \| 16.4（英尺）
電纜類型 (LTE)	FR RG174
電纜類型（GPS）	FR RG174
有線型別（WIFI）	FR RG174
電瓶電纜數量	4
GPS/GNSS 擴展數量	1
WIFI 擴充數量	最大：4
連接器（WIFI）	Reverse Polarity SMA; SMA (f)
連接器（GPS）	SMA (m); FME (f)
連接器 (LTE)	SMA (m)
安裝類型固定	控制板

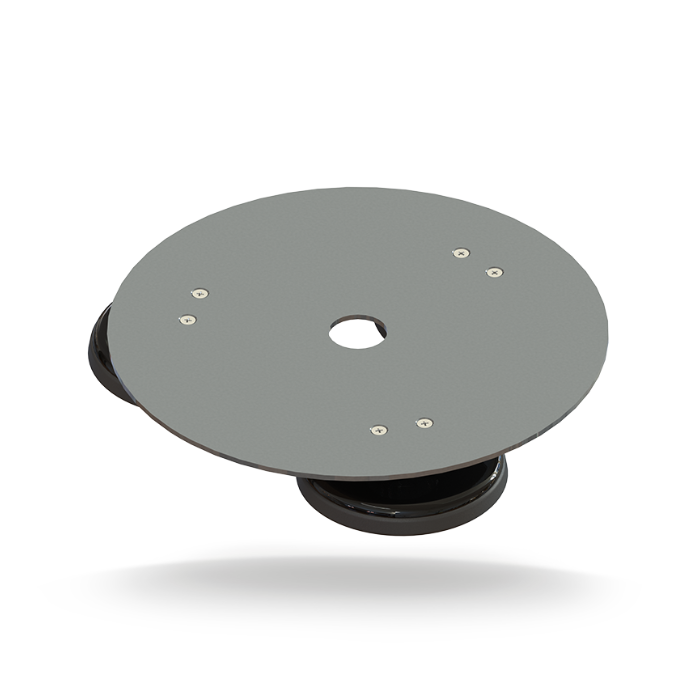

安裝類型溫度	磁的
安裝方法	磁的;控制板
電纜可燃性	EN45545-2 HL3；聯合國歐洲經委會R118； EN6722
科技	全球定位系統; WIFI多重輸入多重輸出；4G/5G；無線上網; 5G；2G/3G；2G/3G/4G；第一網；全球導航衛星系統

零件編號

SKU	Colour	Cellular	GPS	WIFI
LG-IN2293-B	Black	4 x 4 MIMO	1 Module	4 x 4 MIMO
		5m	5m	5m
		SMA (m)	SMA (m)	Reverse Polarity SMA
		Cables Fitted	Cables Fitted	Cables Fitted
LG-IN2293-LC-W	White	4 x 4 MIMO	1 Module	4 x 4 MIMO
		5m	5m	5m
		SMA (m)	SMA (m)	Reverse Polarity SMA
		Cables Loose	Cables Loose	Cables Loose
LG-IN2293-W	White	4 x 4 MIMO	1 Module	4 x 4 MIMO
		5m	5m	5m
		SMA (m)	SMA (m)	Reverse Polarity SMA
		Cables Fitted	Cables Fitted	Cables Fitted
LG-IN2350	Black	4 x 4 MIMO	1 Module	2 x 2 MIMO
		5m	5m	5m
		SMA (m)	SMA (m)	Reverse Polarity SMA
		Cables Fitted	Cables Fitted	Cables Fitted
LG-IN2350-B	Black	4 x 4 MIMO	1 Module	2 x 2 MIMO
		5m	5m	5m
		SMA (m)	SMA (m)	Reverse Polarity SMA
		Cables Fitted	Cables Fitted	Cables Fitted
LG-IN2350-LC	Black	4 x 4 MIMO	1 Module	2 x 2 MIMO
		5m	5m	5m
		SMA (m)	SMA (m)	Reverse Polarity SMA
		Cables Loose	Cables Loose	Cables Loose
LG-IN2350-W	White	4 x 4 MIMO	1 Module	2 x 2 MIMO
		5m	5m	5m
		SMA (m)	SMA (m)	Reverse Polarity SMA
		Cables Fitted	Cables Fitted	Cables Fitted
LG-IN2383	Black	4 x 4 MIMO	1 Module	No
		5m	5m
		SMA (m)	SMA (m)
		Cables Fitted	Cables Fitted
LG-IN2383-LC-W	White	4 x 4 MIMO	1 Module	No
		5m	5m
		SMA (m)	SMA (m)
		Cables Loose	Cables Loose
LG-IN2383-W	White	4 x 4 MIMO	1 Module	No
		5m	5m
		SMA (m)	SMA (m)
		Cables Fitted	Cables Fitted
LGMDM4-7-38-24-58	White	4 x 4 MIMO	1 Module	2 x 2 MIMO
		0.3m	0.3m	0.3m
		SMA (m)	FME (f)	SMA (f)
LGMDM4B-7-38-24-58	Black	4 x 4 MIMO	1 Module	2 x 2 MIMO
		0.3m	0.3m	0.3m
		SMA (m)	FME (f)	SMA (f)
LGMM4-7-38	White	4 x 4 MIMO	1 Module	No
		0.3m	0.3m
		SMA (m)	FME (f)
LGMM4B-7-38	Black	4 x 4 MIMO	1 Module	No
		0.3m	0.3m
		SMA (m)	FME (f)
LGMQM4-7-38-24-58	White	4 x 4 MIMO	1 Module	4 x 4 MIMO
		0.3m	0.3m	0.3m
		SMA (m)	FME (f)	SMA (f)
LGMQM4B-7-38-24-58	Black	4 x 4 MIMO	1 Module	4 x 4 MIMO
		0.3m	0.3m	0.3m
		SMA (m)	FME (f)	SMA (f)
LGMTM4-7-38-24-58	White	4 x 4 MIMO	1 Module	3 x 3 MIMO
		0.3m	0.3m	0.3m
		SMA (m)	FME (f)	SMA (f)
LGMTM4B-7-38-24-58	Black	4 x 4 MIMO	1 Module	3 x 3 MIMO
		0.3m	0.3m	0.3m
		SMA (m)	FME (f)	SMA (f)
LP-IN2382	Black	4 x 4 MIMO	No	No
		5m
		SMA (m)
		Cables Fitted
LP-IN2382-W	White	4 x 4 MIMO	No	No
		5m
		SMA (m)
		Cables Fitted
LPMM4-7-38	White	4 x 4 MIMO	No	No
		0.3m
		SMA (m)
LPMM4B-7-38	Black	4 x 4 MIMO	No	No
		0.3m
		SMA (m)
