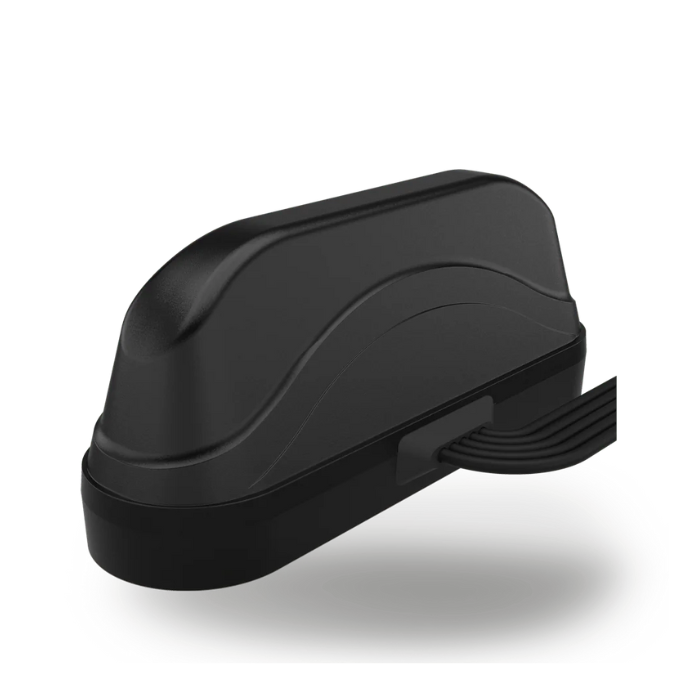

L[G]AMM-7-27-[X]24-58 | 多功能磁性MiMo天線

功能概述 :
此系列天線內建 2×2 MiMo 4G/5G 元件、2×2 雙頻 WiFi 元件及可選 GPS/GLONASS/Galileo/BeiDou 模組，覆蓋 698–3800MHz、2.4/5GHz 及 GNSS 頻段。採用磁性底座設計，無需鑽孔即可安裝在金屬或非金屬表面，並具備 IP66 防風雨與 26dB 高增益特性，適合自動販賣機、支付終端、遠端監控及各類 M2M/IoT 靜態應用。

產品概述

產品特性

緊湊型低剖面天線
多功能解決方案
磁性安裝座
2×2 MiMo 4G/5G 就緒，覆蓋 700-3800MHz
雙頻 WiFi 和可選 GPS/GNSS
防風雨 IP66 設計

產品好處

在單一外殼中提供 MiMo LTE 和 WiFi 功能
天線佔用空間小
易於安裝

產品應用

M2M 和 IoT 靜態應用
遠端監控
智慧計量
自動販賣機

規格參數

天線產品規格表

屬性	規格
圖案	全向
最大輸入功率 (W)	25
頻率範圍 \| 獲得	698 – 960MHz \| 2dBi； 1710 – 3800MHz \| 5dBi
蜂窩 LTE 元素	2 x 2 MIMO
WIFI 元素	2×2 多輸入多輸出；無
超高頻元件	無
GPS 頻率範圍	1562–1612MHz
低雜訊放大器增益 (dB)	26
GPS 元件數量	1 個模組；無
顏色	黑色的
長度	150（毫米）\| 5.91（英吋）
寬度	44（毫米）\| 1.73（英吋）
高度	60（毫米）\| 2.36（英吋）
工作溫度	-40° / +80°C (-40.0° / +176.0°F)
電纜長度 – LTE	1 ~ 3 米 \| 3.28 ~ 9.84 英尺
電纜長度 – GPS	1 ~ 3 米 \| 3.28 ~ 9.84 英尺
電纜長度 – WIFI	1 ~ 3 米 \| 3.28 ~ 9.84 英尺
電纜類型 (LTE)	RG174
電纜類型 (GPS)	RG174
有線型別 (WIFI)	RG174
連接器 (WIFI)	SMA Rev Pol
連接器 (GPS)	SMA (m)
連接器 (LTE)	SMA (m)
安裝類型溫度	磁的
安裝方法	磁的
IP 等級	IP66
科技	全球定位系統；WIFI 多重輸入多輸出；4G/5G；無線上網；5G；2G/3G；2G/3G/4G；全球導航衛星系統；無線網路單輸入單輸出

零件編號

SKU	Colour	Cellular	GPS	WIFI
LGAMM-7-27-24-58-1	Black	2 x 2 MIMO	1 Module	2 x 2 MIMO
		1m	1m	1m
		SMA (m)	SMA (m)	SMA Rev Pol
LGAMM-7-27-24-58-3	Black	2 x 2 MIMO	1 Module	2 x 2 MIMO
		3m	3m	3m
		SMA (m)	SMA (m)	SMA Rev Pol
LGAMM-7-27-S24-58-3	Black	2 x 2 MIMO	1 Module	Yes
		3m	3m	3m
		SMA (m)	SMA (m)	SMA Rev Pol
LPAMM-7-27-24-58-1	Black	2 x 2 MIMO	No	2 x 2 MIMO
		1m		1m
		SMA (m)		SMA Rev Pol
LPAMM-7-27-24-58-3	Black	2 x 2 MIMO	No	2 x 2 MIMO
		3m		3m
		SMA (m)		SMA Rev Pol
