COMET T3113D 風管溫濕度傳送器｜150 mm探棒、雙路4–20 mA輸出
COMET T3113D 是一款風管安裝型溫濕度傳送器，溫度與相對濕度感測元件整合於一體式 150 mm 探棒端部。溫度量測範圍為 −30～+125 °C，精度為 ±0.4 °C；相對濕度量測範圍為 0～100 % RH，於 23 °C、5～95 % RH 條件下精度為 ±2.5 % RH。設備也提供露點、絕對濕度、比濕、混合比與比焓計算值，使用時須符合溫濕度組合限制並避免凝結。
T3113D 提供兩路彼此電氣隔離的 4–20 mA 電流迴路，每路採兩線式接法，可串接相容的 PLC、BMS 與資料擷取設備。透過 TSensor 免費軟體與另購 SP003 USB 設定線，可指定各路輸出項目及對應範圍。供電為 9～30 VDC，I1 迴路必須供電才能維持量測運作；雙行 LCD 與探棒呈垂直配置，可顯示量測或計算值，也可關閉。電子外殼為 IP65，感測部位為 IP40，風管固定件與安裝法蘭依需求另購。
適用場域
- HVAC 空調風管
- 送風與回風監測
- 通風與空氣處理設備
- 實驗室空調系統
- 廠房通風系統
- PLC 與 BMS 監控系統
描述
產品概述

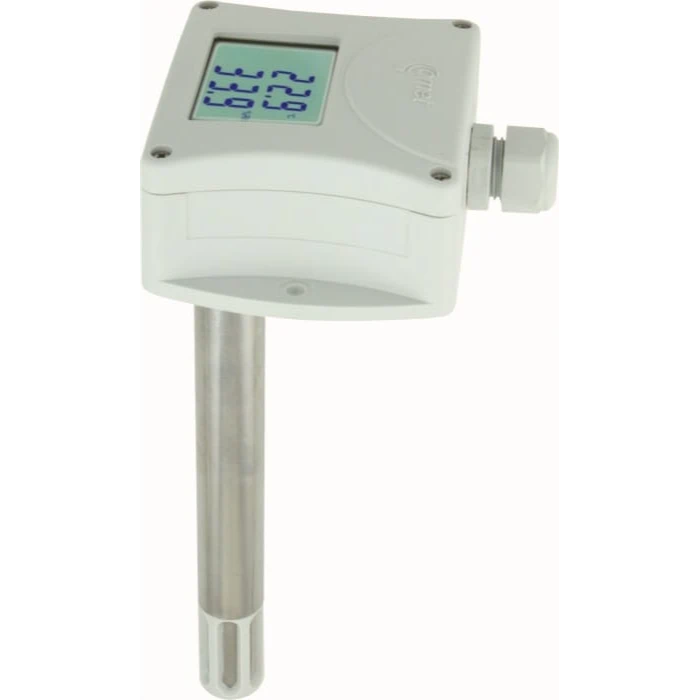

COMET T3113D 溫濕度傳送器｜150 mm 風管探棒、雙路 4–20 mA 輸出
COMET T3113D 是風管安裝型溫濕度傳送器，溫度與相對濕度感測元件位於一體式 150 mm 探棒端部。溫度量測範圍為 −30～+125 °C，相對濕度為 0～100 % RH，適合空調風管與通風系統監測，使用時須符合溫濕度組合限制並避免凝結。
提供兩路彼此電氣隔離的 4–20 mA 電流迴路，每路採兩線式接法，可分別指定溫度、相對濕度或濕度計算值。使用 TSensor 軟體與另購 SP003 USB 設定線調整輸出項目及對應範圍；D 型雙行 LCD 與探棒呈垂直配置，供電為 9～30 VDC，I1 迴路須供電以維持量測運作。
核心功能
整合風管溫濕度與電流輸出
一體式風管探棒
150 mm 探棒整合溫度與相對濕度感測元件，可搭配另購固定配件安裝於空調風管，無須另購外接溫濕度探棒。
雙路電流輸出
兩路 4–20 mA 迴路彼此電氣隔離，各採兩線式接法，可串接相容的 PLC、BMS 或資料擷取設備。I1 須供電才能維持量測運作。
輸出項目可設定
可將各輸出指定為溫度、相對濕度或濕度計算值，並設定對應範圍；亦可讓兩路輸出相同項目，供兩台接收設備使用。
D 型 LCD 配置
雙行 LCD 與探棒呈垂直配置，可顯示溫度、相對濕度或濕度計算值，亦可關閉；透過 TSensor 與 SP003 設定。
應用場域
空調風管監測與樓宇系統整合
適用於無腐蝕性氣體的空氣量測，依風管位置與安裝條件整合溫濕度資訊，由外部系統執行告警與控制。避免感測元件接觸液體或長期凝結。
- 01HVAC 空調風管
- 02送風與回風監測
- 03通風與空氣處理設備
- 04實驗室空調系統
- 05廠房通風系統
- 06BMS 樓宇管理系統
系統選型提醒
確認兩路迴路供電與風管安裝條件
請確認接收設備具相容的 4–20 mA 輸入，並依接線圖分別配置兩路迴路的供電與極性。I1 必須供電，I2 可依需求使用；總負載須符合供電條件。風管安裝可選配 SP004 固定件或 PP4／PP90 法蘭，並分別確認探棒量測環境與電子外殼工作溫度。
技術規格
COMET T3113D 規格參數
| 分類 | 項目 | 內容 |
|---|---|---|
| 溫度 | 量測範圍 | −30～+125 °C |
| 精度 | ±0.4 °C | |
| 解析度 | 0.1 °C | |
| 相對濕度 | 量測範圍 | 0～100 % RH；須符合手冊溫濕度組合限制 |
| 精度 | ±2.5 % RH，於 23 °C、5～95 % RH | |
| 解析度 | 0.1 % RH | |
| 溫度補償 | 全溫度範圍 | |
| 濕度計算 | 露點範圍 | −60～+80 °C |
| 露點精度 | ±1.5 °C，於環境溫度＜25 °C、RH＞30% | |
| 露點解析度 | 0.1 °C | |
| 其他計算值 | 絕對濕度、比濕、混合比、比焓 | |
| 輸出與設定 | 輸出 | 2 × 4–20 mA 電流迴路 |
| 電氣隔離 | 兩路電流迴路彼此電氣隔離 | |
| 接線與供電 | 每路採兩線式接法，各迴路須供電；I1 必須供電以維持量測運作 | |
| 出廠 I1 對應 | 4～20 mA 對應相對濕度 0～100 % RH | |
| 出廠 I2 對應 | 4～20 mA 對應溫度 −30～+125 °C | |
| 可指定輸出值 | 溫度、相對濕度或濕度計算值；對應範圍可調 | |
| 設定方式 | TSensor 免費設定軟體搭配另購 SP003 USB 設定線 | |
| 顯示 | 雙行 LCD，可顯示溫度、相對濕度或濕度計算值，可關閉 | |
| D 型配置 | LCD 與量測探棒呈垂直配置 | |
| 錯誤狀態輸出 | 低於 3.8 mA 或高於 22 mA，依錯誤狀態 | |
| 迴路負載條件 | Rc［Ω］＜40 × Uss［V］−360；Rc 為接收端與線纜總電阻，Uss 為供電電壓 | |
| 結構與安裝 | 感測器配置 | 一體式探棒端部整合溫度與相對濕度感測元件 |
| 探棒長度 | 150 mm | |
| 尺寸 | 88.5 × 95 × 195 mm | |
| 防護等級 | 電子外殼 IP65；感測部位 IP40 | |
| 安裝 | 風管安裝；固定件與法蘭另購 | |
| 選配固定件 | SP004、PP4 或 PP90，依安裝需求選擇 | |
| 一般規格 | 供電 | 9～30 VDC |
| 電子外殼工作溫度 | −30～+80 °C | |
| 感測端工作溫度 | −30～+125 °C；須符合溫濕度組合限制 | |
| 重量 | 約 150 g | |
| 保固 | 3 年 |
探棒可量測至 +125 °C，不代表電子外殼可在相同溫度下運作。0～100 % RH 與溫度範圍須依手冊的溫濕度組合限制判讀，不代表所有組合皆適用。IP65 僅適用電子外殼，感測部位為 IP40；避免液體直接接觸、凝結及腐蝕性氣體。輸出對應範圍與接收端換算設定須一致；I1 迴路必須供電。
標準交付內容
到貨包含
- COMET T3113D 主機，含一體式 150 mm 溫濕度探棒
- 使用說明書
- 可追溯校正證書
- TSensor 免費設定軟體
選配與技術文件
依現場需求確認
- SP004 固定件、PP4 或 PP90 安裝法蘭（另購）
- SP003 USB 設定線（另購）
- 9～30 VDC 迴路供電及相容 4–20 mA 接收設備
- 溫濕度校正服務及感測器保護罩選型
- 操作手冊、規格書與接線文件可向宏虹洽詢
常見問題
COMET T3113D FAQ
T3113D 與 T3113 的主要差異是什麼？
T3113D 為 D 型結構，LCD 與量測探棒呈垂直配置。選型時可依風管安裝位置與現場讀值方向確認所需結構。
T3113D 需要另外購買探棒或安裝配件嗎？
溫度與相對濕度感測元件已整合於一體式 150 mm 探棒，不需另購外接溫濕度探棒。風管固定件、安裝法蘭與 SP003 USB 設定線則依需求另購。
只使用一路 4–20 mA 輸出可以嗎？
可以，但必須讓 I1 迴路供電，因為 I1 同時供應量測部分運作。若只需一路資料，可使用 I1 並設定所需輸出項目；不能只供電給 I2 而讓 I1 斷開。
可以將其中一路輸出改成露點嗎？
可以。使用 TSensor 軟體與另購 SP003 USB 設定線，可將各迴路指定為溫度、相對濕度或濕度計算值，並設定對應範圍；接收設備須同步設定相同的換算範圍。
風管安裝與 PLC 接線要確認什麼？
確認固定配件、探棒及電子外殼工作溫度，避免凝結、液體接觸與腐蝕性氣體。PLC 須具相容的 4–20 mA 輸入，兩路迴路需依接線圖配置供電、極性及負載，並確實密封電子外殼。
選型與報價
確認 T3113D 的風管安裝與電流輸出需求
提供風管尺寸、溫濕度條件、安裝方向、4–20 mA 接收設備、所需輸出項目與供電條件，宏虹可協助確認 T3113D 選型、固定配件及系統整合。
