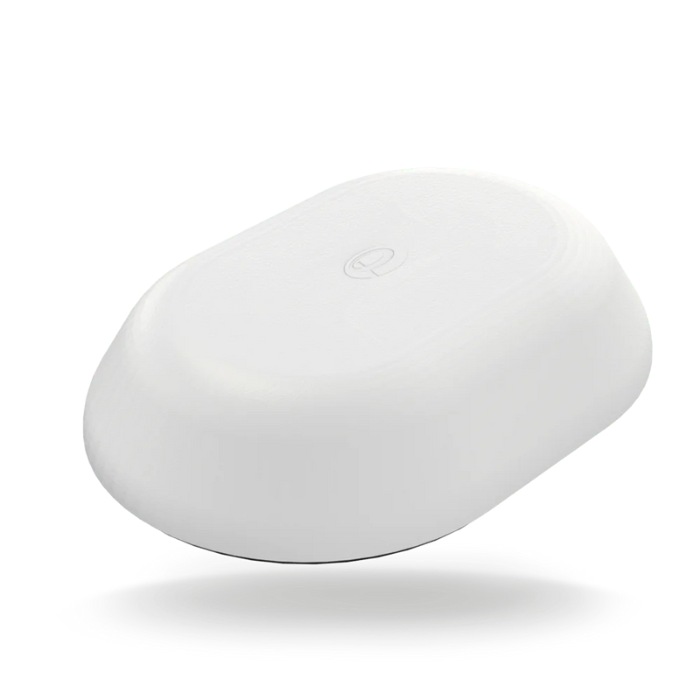

L[G]-S[X]-7-38-[X24-58] | 低剖面 UHF、LTE、WIFI 與 GPS/GNSS 天線

功能概述 :
L[G]-S[X]-7-38-[X24-58]系列緊湊低剖面天線外殼，整合多重UHF、蜂巢(4G/3G/2G)、2×2 MiMo雙頻WiFi及26dB增益主動GPS/GNSS模組，專為面板安裝設計，兼容非導電與導電安裝表面，是運輸與公共安全等高要求場景的理想無線覆蓋方案。

描述

天線產品規格表

屬性	規格
圖案	全向
最大輸入功率（W）	20
頻率範圍 \| 獲得	檢查零件編號表
蜂窩 LTE 元素	矽谷
WIFI 元素	2 x 2 MIMO
超高頻元件	無
GPS 頻率範圍	1562-1612MHz
低雜訊放大器增益（dB）	二十六
GPS 元件數量	1 個模組
顏色	白色的
長度	210（毫米）\| 8.27（英吋）
寬度	150（毫米）\| 5.91（英吋）
高度	48（毫米）\| 1.89（英吋）
工作溫度	-40°/ +80°C (-40.0°/ +176.0°F)
電纜長度 – LTE	0.3（公尺）\| 0.98（英尺）
電纜長度 – GPS	0.3（公尺）\| 0.98（英尺）
電纜長度 – WIFI	0.3（公尺）\| 0.98（英尺）
電纜類型 (LTE)	FR RG174
電纜類型（GPS）	FR RG174
有線型別（WIFI）	FR RG174
連接器（WIFI）	SMA (f)
連接器（GPS）	FME（f）
連接器 (VHF/UHF) 鞭狀	FME (m)
連接器 (LTE)	SMA (m)
安裝類型固定	控制板
安裝方法	控制板
電纜可燃性	EN45545-2 HL3；聯合國歐洲經委會R118； EN6722
科技	超高頻；全球定位系統；WIFI 多重輸入多重輸出；4G/5G；無線上網；5G；2G/3G；2G/3G/4G；全球導航衛星系統；四

SKU	Colour	Frequency Range \| Gain	UHF	Cellular	GPS	WIFI
LG-S1-7-38-D24-58	White	380 – 400MHz \| -2dBi; 698 – 960MHz \| 1dBi; 1710 – 3800MHz \| 1dBi; 2400MHz \| 2dBi; 5400MHz \| 5dBi	Yes	SiSo	1 Module	2 x 2 MIMO
			No Cable	0.3m	0.3m	0.3m
			FME (m)	SMA (m)	FME (f)	SMA (f)
LG-S2-7-38-D24-58	White	410 – 430MHz \| -2dBi; 698 – 960MHz \| 1dBi; 1710 – 3800MHz \| 1dBi; 2400MHz \| 2dBi; 5400MHz \| 5dBi	Yes	SiSo	1 Module	2 x 2 MIMO
			No Cable	0.3m	0.3m	0.3m
			FME (m)	SMA (m)	FME (f)	SMA (f)
LG-S4-7-38-D24-58	White	450 – 470MHz \| -2dBi; 698 – 960MHz \| 1dBi; 1710 – 3800MHz \| 1dBi; 2400MHz \| 2dBi; 5400MHz \| 5dBi	Yes	SiSo	1 Module	2 x 2 MIMO
			No Cable	0.3m	0.3m	0.3m
			FME (m)	SMA (m)	FME (f)	SMA (f)
